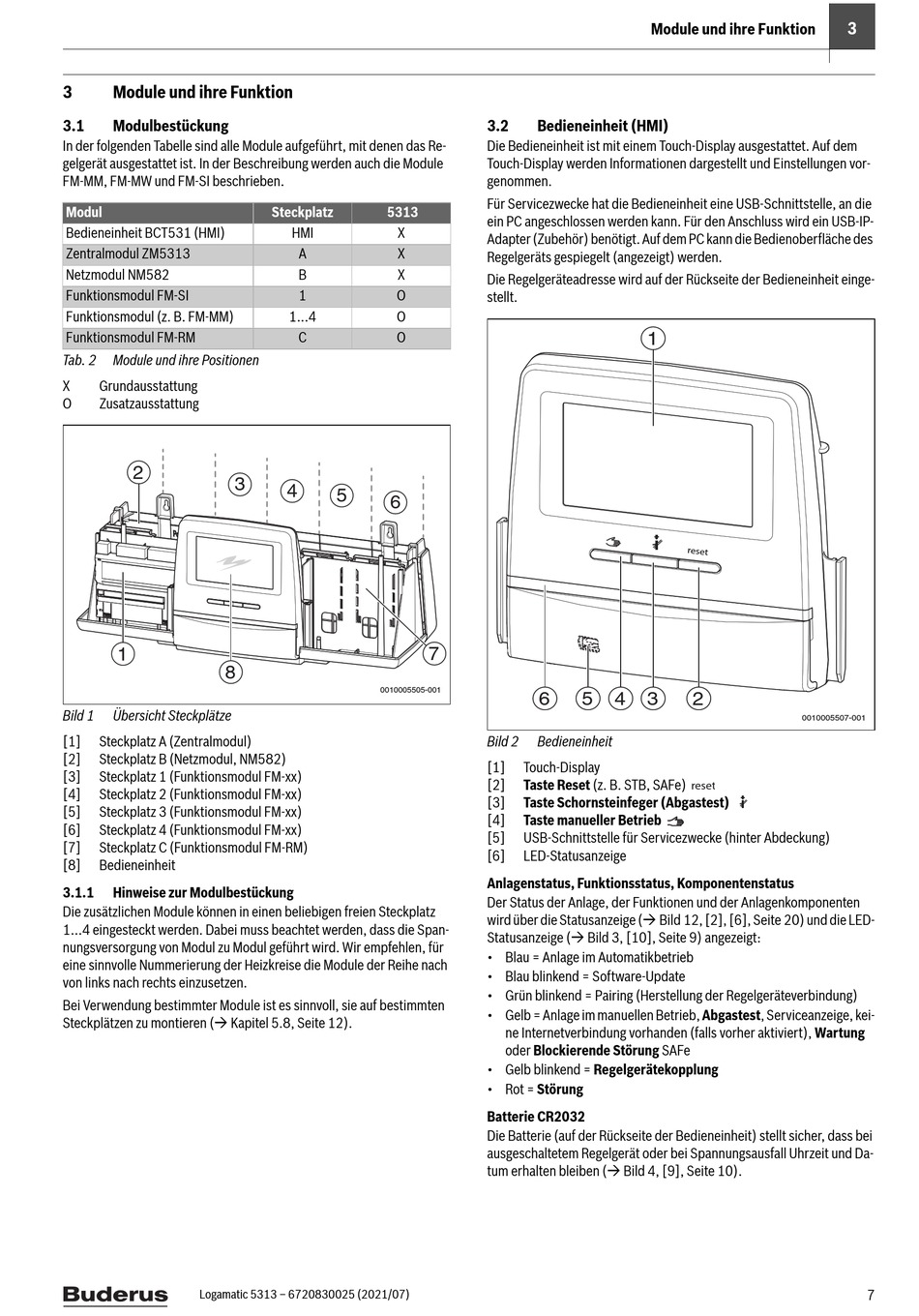

3

Module und ihre Funktion

3.1 Modulbestückung
In der folgenden Tabelle sind alle Module aufgeführt, mit denen das Re-
gelgerät ausgestattet ist. In der Beschreibung werden auch die Module
FM-MM, FM-MW und FM-SI beschrieben.
Modul
Bedieneinheit BCT531 (HMI)
Zentralmodul ZM5313
Netzmodul NM582
Funktionsmodul FM-SI
Funktionsmodul (z. B. FM-MM)
Funktionsmodul FM-RM
Tab. 2 Module und ihre Positionen
X Grundausstattung
O Zusatzausstattung
2
3
1
8
Bild 1 Übersicht Steckplätze
[1] Steckplatz A (Zentralmodul)
[2] Steckplatz B (Netzmodul, NM582)
[3] Steckplatz 1 (Funktionsmodul FM-xx)
[4] Steckplatz 2 (Funktionsmodul FM-xx)
[5] Steckplatz 3 (Funktionsmodul FM-xx)
[6] Steckplatz 4 (Funktionsmodul FM-xx)
[7] Steckplatz C (Funktionsmodul FM-RM)
[8] Bedieneinheit
3.1.1 Hinweise zur Modulbestückung
Die zusätzlichen Module können in einen beliebigen freien Steckplatz
1...4 eingesteckt werden. Dabei muss beachtet werden, dass die Span-
nungsversorgung von Modul zu Modul geführt wird. Wir empfehlen, für
eine sinnvolle Nummerierung der Heizkreise die Module der Reihe nach
von links nach rechts einzusetzen.
Bei Verwendung bestimmter Module ist es sinnvoll, sie auf bestimmten
Steckplätzen zu montieren ( Kapitel 5.8, Seite 12).
Logamatic 5313 – 6720830025 (2021/07)
Steckplatz 5313
HMI X
A X
B X
1 O
1...4 O
C O
4
5
6
7
0010005505-001
Module und ihre Funktion
3.2

Bedieneinheit (HMI)

Die Bedieneinheit ist mit einem Touch-Display ausgestattet. Auf dem
Touch-Display werden Informationen dargestellt und Einstellungen vor-
genommen.
Für Servicezwecke hat die Bedieneinheit eine USB-Schnittstelle, an die
ein PC angeschlossen werden kann. Für den Anschluss wird ein USB-IP-
Adapter (Zubehör) benötigt. Auf dem PC kann die Bedienoberfläche des
Regelgeräts gespiegelt (angezeigt) werden.
Die Regelgeräteadresse wird auf der Rückseite der Bedieneinheit einge-
stellt.
1
6 5 4 3
Bild 2 Bedieneinheit
[1] Touch-Display
[2] Taste Reset (z. B. STB, SAFe)
[3] Taste Schornsteinfeger (Abgastest)
[4] Taste manueller Betrieb
[5] USB-Schnittstelle für Servicezwecke (hinter Abdeckung)
[6] LED-Statusanzeige
Anlagenstatus, Funktionsstatus, Komponentenstatus
Der Status der Anlage, der Funktionen und der Anlagenkomponenten
wird über die Statusanzeige ( Bild 12, [2], [6], Seite 20) und die LED-
Statusanzeige ( Bild 3, [10], Seite 9) angezeigt:
• Blau = Anlage im Automatikbetrieb
• Blau blinkend = Software-Update
• Grün blinkend = Pairing (Herstellung der Regelgeräteverbindung)
• Gelb = Anlage im manuellen Betrieb, Abgastest, Serviceanzeige, kei-
ne Internetverbindung vorhanden (falls vorher aktiviert), Wartung
oder Blockierende Störung SAFe
• Gelb blinkend = Regelgerätekopplung
• Rot = Störung
Batterie CR2032
Die Batterie (auf der Rückseite der Bedieneinheit) stellt sicher, dass bei
ausgeschaltetem Regelgerät oder bei Spannungsausfall Uhrzeit und Da-
tum erhalten bleiben ( Bild 4, [9], Seite 10).
3
2
0010005507-001
7
