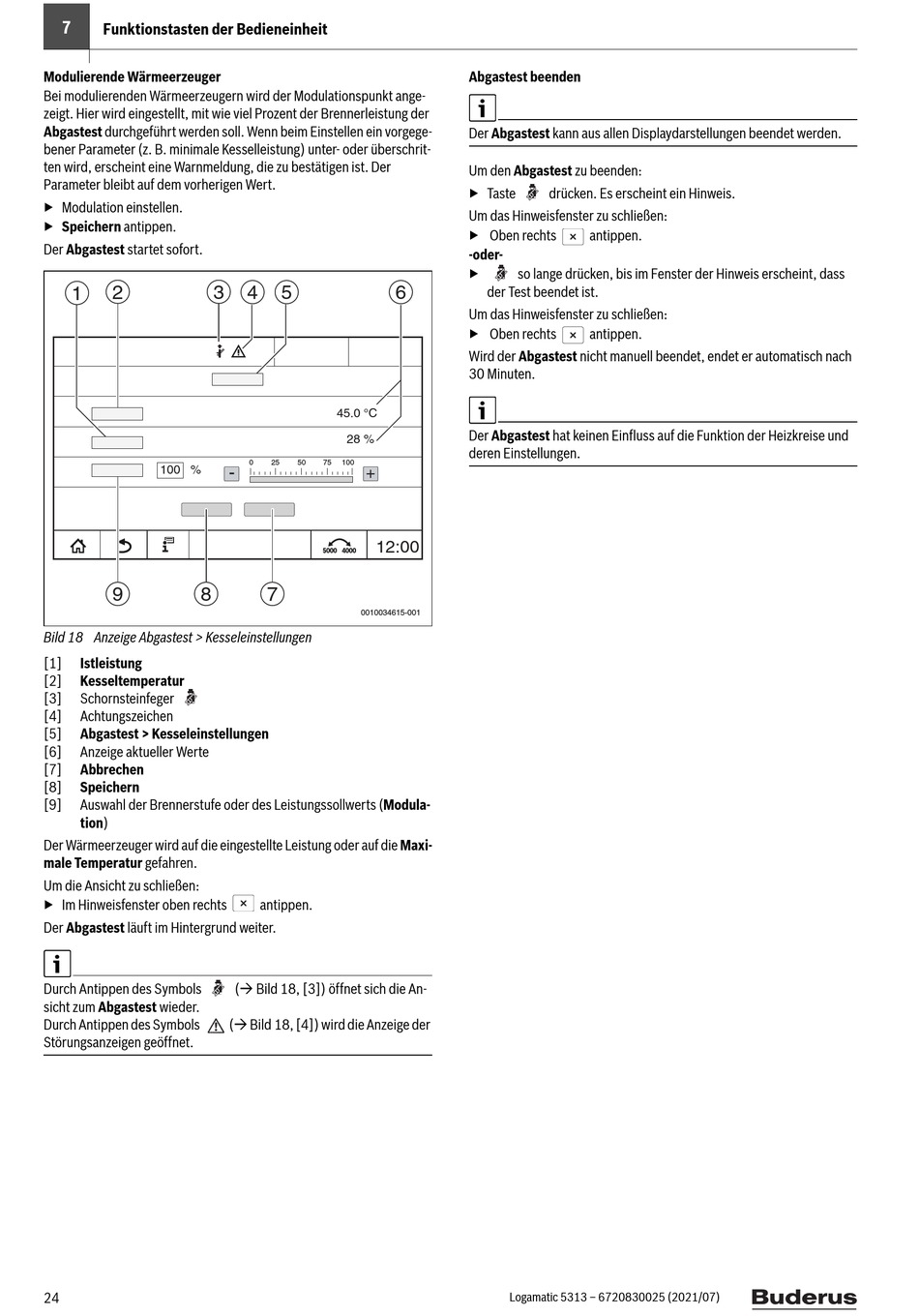

Buderus Logamatic 5313 Serviceanleitung Für Die Fachkraft Seite 24

7
Funktionstasten der Bedieneinheit
Modulierende Wärmeerzeuger
Bei modulierenden Wärmeerzeugern wird der Modulationspunkt ange-
zeigt. Hier wird eingestellt, mit wie viel Prozent der Brennerleistung der
Abgastest durchgeführt werden soll. Wenn beim Einstellen ein vorgege-
bener Parameter (z. B. minimale Kesselleistung) unter- oder überschrit-
ten wird, erscheint eine Warnmeldung, die zu bestätigen ist. Der
Parameter bleibt auf dem vorherigen Wert.
▶ Modulation einstellen.
▶ Speichern antippen.
Der Abgastest startet sofort.
2 3
1
100 %
9 8
Bild 18 Anzeige Abgastest > Kesseleinstellungen
[1] Istleistung
[2] Kesseltemperatur
[3] Schornsteinfeger
[4] Achtungszeichen
[5] Abgastest > Kesseleinstellungen
[6] Anzeige aktueller Werte
[7] Abbrechen
[8] Speichern
[9] Auswahl der Brennerstufe oder des Leistungssollwerts (Modula-
tion)
Der Wärmeerzeuger wird auf die eingestellte Leistung oder auf die Maxi-
male Temperatur gefahren.
Um die Ansicht zu schließen:
▶ Im Hinweisfenster oben rechts
Der Abgastest läuft im Hintergrund weiter.
Durch Antippen des Symbols
sicht zum Abgastest wieder.
Durch Antippen des Symbols
Störungsanzeigen geöffnet.
24
4 5 6
45.0 °C
28 %
0 25 50 75 100
-
+
12:00
7
0010034615-001
antippen.
( Bild 18, [3]) öffnet sich die An-
( Bild 18, [4]) wird die Anzeige der
Abgastest beenden
Der Abgastest kann aus allen Displaydarstellungen beendet werden.
Um den Abgastest zu beenden:
▶ Taste drücken. Es erscheint ein Hinweis.
Um das Hinweisfenster zu schließen:
▶ Oben rechts antippen.
-oder-
▶ so lange drücken, bis im Fenster der Hinweis erscheint, dass
der Test beendet ist.
Um das Hinweisfenster zu schließen:
▶ Oben rechts antippen.
Wird der Abgastest nicht manuell beendet, endet er automatisch nach
30 Minuten.
Der Abgastest hat keinen Einfluss auf die Funktion der Heizkreise und
deren Einstellungen.
