8

Einstellungen

8
Einstellungen
Bei diesem Regelgerät werden einige Temperaturen durch den SAFe des
Wärmeerzeugers vorgegeben.
Die Temperaturwerte werden über das Touch-Display eingestellt oder
verändert.
Eine optimal eingestellte Regelung gewährleistet lange Brenner-
laufzeiten. Schnelle Temperaturwechsel im Wärmeerzeuger werden ver-
mieden.
Sanfte Temperaturübergänge bewirken eine längere Lebensdauer der
Heizungsanlage.
▶ Regelgerät auf Anlagengegebenheiten einstellen ( Kapitel 9,
Seite 28).
26
8.1
Regelgeräteadresse einstellen
Wenn mehrere Regelgeräte im Verbund miteinander arbeiten, muss je-
des am Verbund beteiligte Regelgerät eine andere Adresse erhalten. Bei
Doppelbelegung einer Adresse wird eine Störung im Display der Bedien-
einheit angezeigt.
Reihenfolge der Regelgeräteadressierung:
▶ Zuerst alle Regelgeräte, die einen Wärmeerzeuger ansteuern.
▶ Danach alle Regelgeräte, die nur Verbraucher ansteuern.
Regelgeräte, die einen Wärmeerzeuger ansteuern, dürfen keine hö-
here Regelgeräteadresse haben als Regelgeräte, die nur Verbraucher
ansteuern. Wird die Reihenfolge der Adressvergabe nicht beachtet,
führt dies dazu, dass Regelgeräte mit größerer Regelgeräteadresse
nicht mehr sichtbar sind.
Die Adresseinstellung ( Bild 20, [5]) befindet sich am Regelgerät auf
der Rückseite der Bedieneinheit.
▶ Bedieneinheit abnehmen.
▶ Regelgeräteadresse einstellen (z. B. mit einem Schraubendreher).
12
LAN1
11
LAN2
10
-
+
9
8

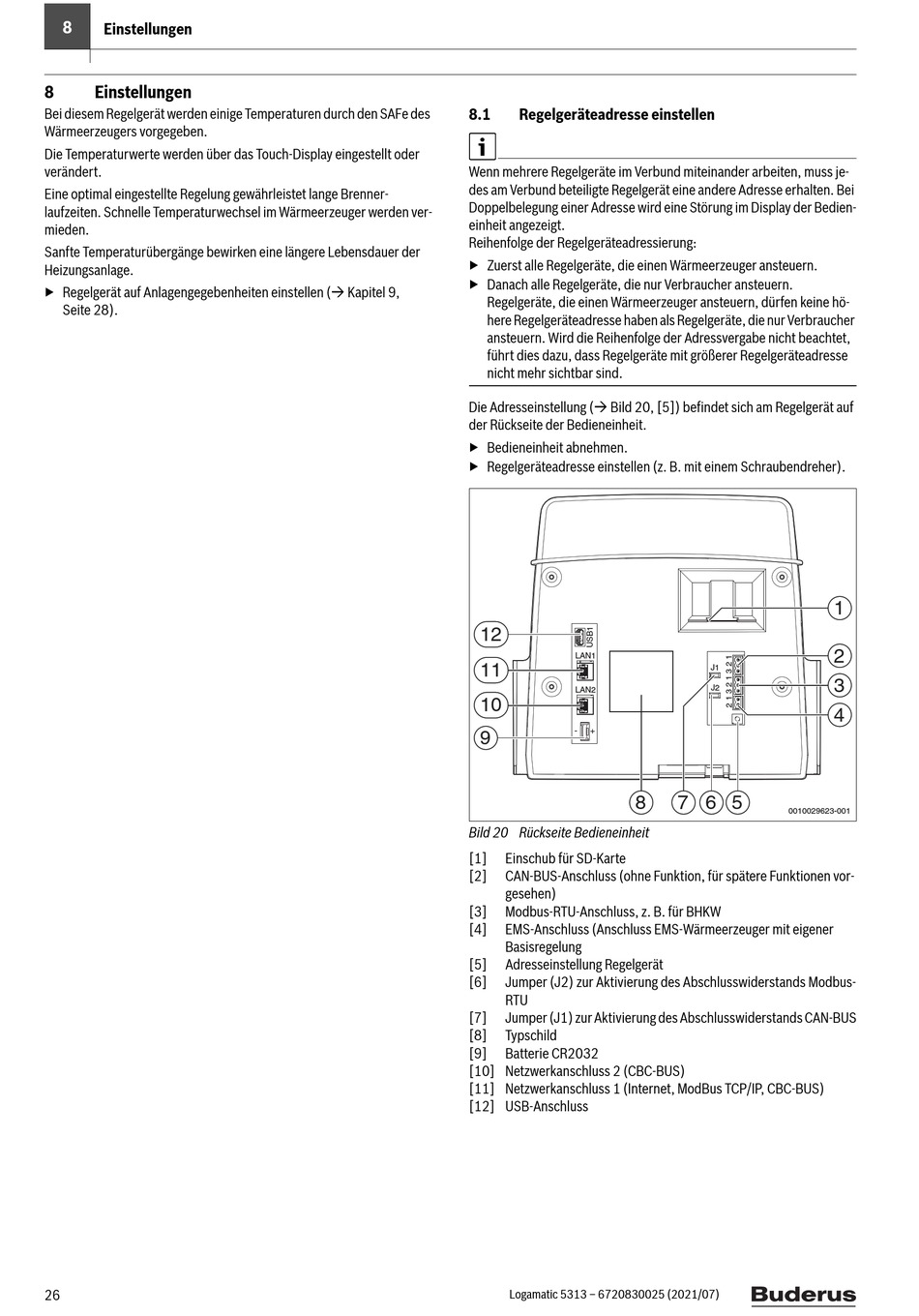

Bild 20 Rückseite Bedieneinheit
[1]
Einschub für SD-Karte
[2]
CAN-BUS-Anschluss (ohne Funktion, für spätere Funktionen vor-
gesehen)
[3]
Modbus-RTU-Anschluss, z. B. für BHKW
[4]
EMS-Anschluss (Anschluss EMS-Wärmeerzeuger mit eigener
Basisregelung
[5]
Adresseinstellung Regelgerät
[6]
Jumper (J2) zur Aktivierung des Abschlusswiderstands Modbus-
RTU
[7]
Jumper (J1) zur Aktivierung des Abschlusswiderstands CAN-BUS
[8]
Typschild
[9]
Batterie CR2032
[10] Netzwerkanschluss 2 (CBC-BUS)
[11] Netzwerkanschluss 1 (Internet, ModBus TCP/IP, CBC-BUS)

[12] USB-Anschluss

Logamatic 5313 – 6720830025 (2021/07)
1
2
J1
3
J2
4
7
6
5
0010029623-001
