Informationen zum Hauptmenü Konnektivität
1 2 3
LAN 1
192.168.2.1
255.255.255.0
192.168.2.0
DNS 1
DNS 2
10 9 8 7

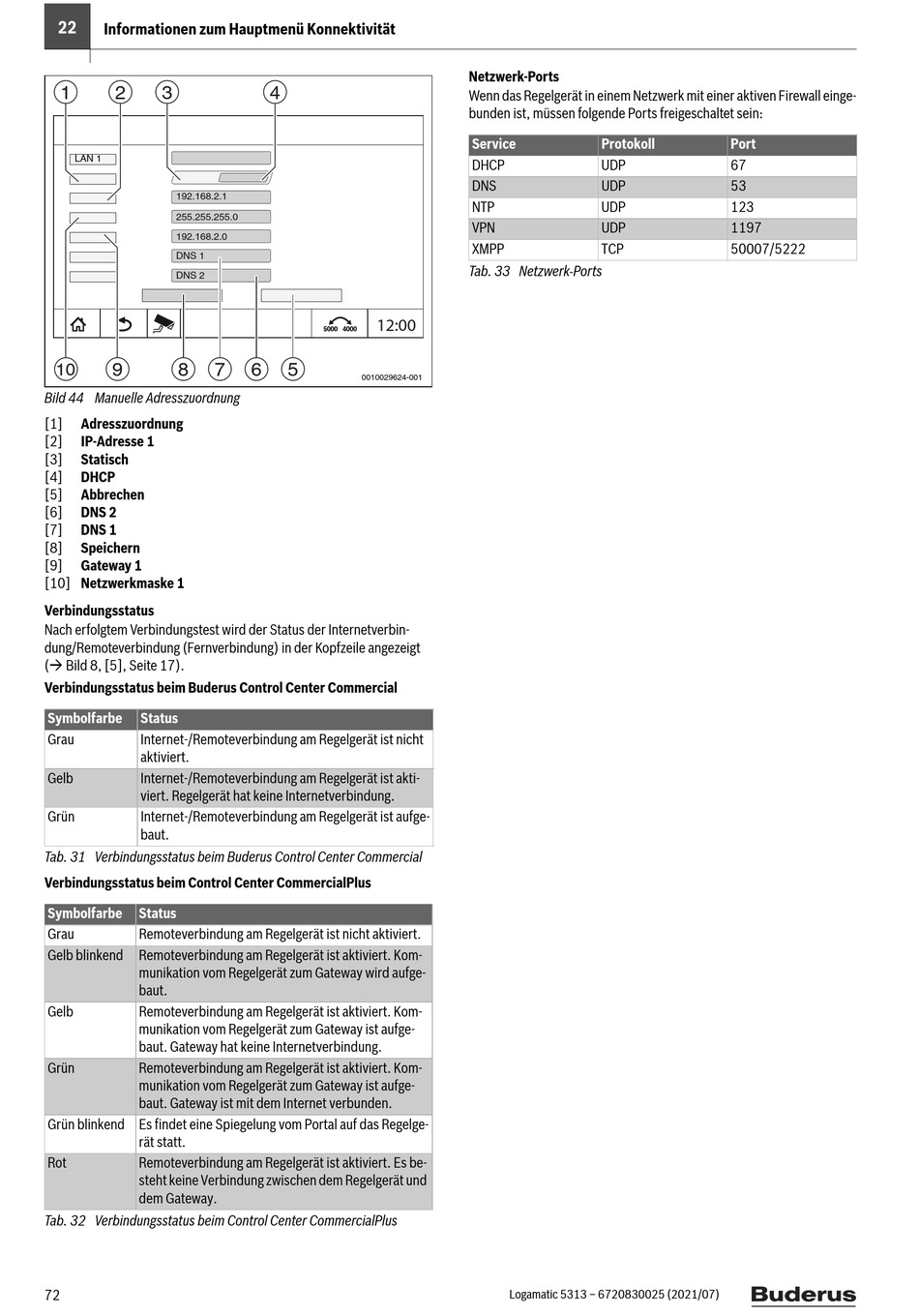

Bild 44 Manuelle Adresszuordnung
[1] Adresszuordnung
[2] IP-Adresse 1
[3] Statisch
[4] DHCP
[5] Abbrechen
[6] DNS 2
[7] DNS 1
[8] Speichern
[9] Gateway 1
[10] Netzwerkmaske 1
Verbindungsstatus
Nach erfolgtem Verbindungstest wird der Status der Internetverbin-
dung/Remoteverbindung (Fernverbindung) in der Kopfzeile angezeigt
( Bild 8, [5], Seite 17).
Verbindungsstatus beim Buderus Control Center Commercial
Symbolfarbe Status
Grau Internet-/Remoteverbindung am Regelgerät ist nicht
aktiviert.
Gelb Internet-/Remoteverbindung am Regelgerät ist akti-
viert. Regelgerät hat keine Internetverbindung.
Grün Internet-/Remoteverbindung am Regelgerät ist aufge-
baut.
Tab. 31 Verbindungsstatus beim Buderus Control Center Commercial
Verbindungsstatus beim Control Center CommercialPlus
Symbolfarbe Status
Grau Remoteverbindung am Regelgerät ist nicht aktiviert.
Gelb blinkend Remoteverbindung am Regelgerät ist aktiviert. Kom-
munikation vom Regelgerät zum Gateway wird aufge-
baut.
Gelb Remoteverbindung am Regelgerät ist aktiviert. Kom-
munikation vom Regelgerät zum Gateway ist aufge-
baut. Gateway hat keine Internetverbindung.
Grün Remoteverbindung am Regelgerät ist aktiviert. Kom-
munikation vom Regelgerät zum Gateway ist aufge-
baut. Gateway ist mit dem Internet verbunden.
Grün blinkend Es findet eine Spiegelung vom Portal auf das Regelge-
rät statt.
Rot Remoteverbindung am Regelgerät ist aktiviert. Es be-
steht keine Verbindung zwischen dem Regelgerät und
dem Gateway.
Tab. 32 Verbindungsstatus beim Control Center CommercialPlus
72
4
12:00
6 5
0010029624-001
Netzwerk-Ports
Wenn das Regelgerät in einem Netzwerk mit einer aktiven Firewall einge-
bunden ist, müssen folgende Ports freigeschaltet sein:
Service Protokoll
DHCP UDP
DNS UDP
NTP UDP
VPN UDP
XMPP TCP
Tab. 33 Netzwerk-Ports
