13
Warmwasser

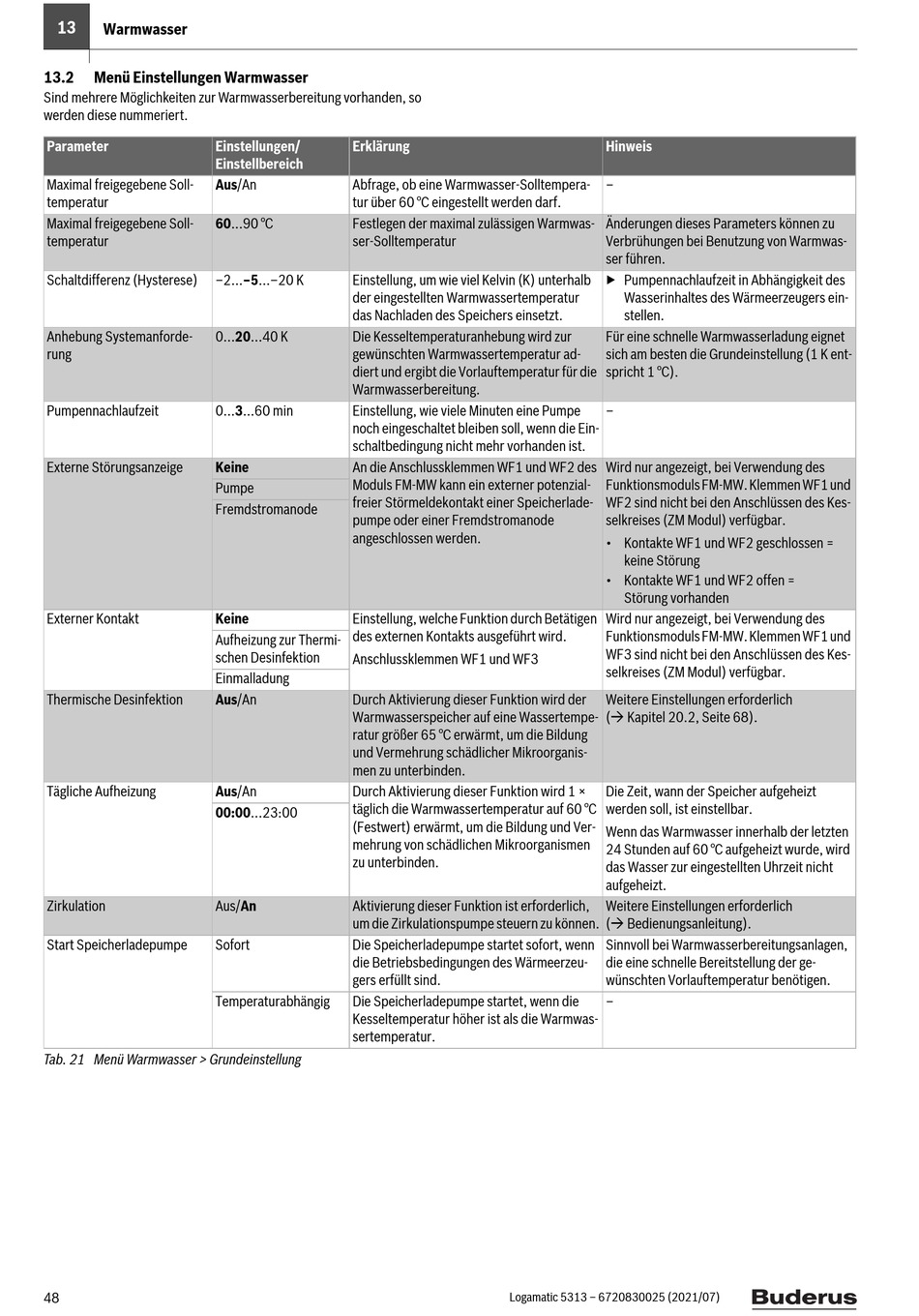

13.2 Menü Einstellungen Warmwasser
Sind mehrere Möglichkeiten zur Warmwasserbereitung vorhanden, so
werden diese nummeriert.
Parameter Einstellungen/
Einstellbereich
Maximal freigegebene Soll- Aus/An
temperatur
Maximal freigegebene Soll- 60...90 °C
temperatur
Schaltdifferenz (Hysterese) –2...–5...–20 K
Anhebung Systemanforde- 0...20...40 K
rung
Pumpennachlaufzeit 0...3...60 min
Externe Störungsanzeige Keine
Pumpe
Fremdstromanode
Externer Kontakt Keine
Aufheizung zur Thermi-
schen Desinfektion
Einmalladung
Thermische Desinfektion Aus/An
Tägliche Aufheizung Aus/An
00:00...23:00
Zirkulation Aus/An
Start Speicherladepumpe Sofort
Temperaturabhängig
Tab. 21 Menü Warmwasser > Grundeinstellung
48
Erklärung
Abfrage, ob eine Warmwasser-Solltempera-
tur über 60 °C eingestellt werden darf.
Festlegen der maximal zulässigen Warmwas-
ser-Solltemperatur
Einstellung, um wie viel Kelvin (K) unterhalb
der eingestellten Warmwassertemperatur
das Nachladen des Speichers einsetzt.
Die Kesseltemperaturanhebung wird zur
gewünschten Warmwassertemperatur ad-
diert und ergibt die Vorlauftemperatur für die
Warmwasserbereitung.
Einstellung, wie viele Minuten eine Pumpe
noch eingeschaltet bleiben soll, wenn die Ein-
schaltbedingung nicht mehr vorhanden ist.
An die Anschlussklemmen WF1 und WF2 des
Moduls FM-MW kann ein externer potenzial-
freier Störmeldekontakt einer Speicherlade-
pumpe oder einer Fremdstromanode
angeschlossen werden.
Einstellung, welche Funktion durch Betätigen
des externen Kontakts ausgeführt wird.
Anschlussklemmen WF1 und WF3
Durch Aktivierung dieser Funktion wird der
Warmwasserspeicher auf eine Wassertempe-
ratur größer 65 °C erwärmt, um die Bildung
und Vermehrung schädlicher Mikroorganis-
men zu unterbinden.
Durch Aktivierung dieser Funktion wird 1 ×
täglich die Warmwassertemperatur auf 60 °C
(Festwert) erwärmt, um die Bildung und Ver-
mehrung von schädlichen Mikroorganismen
zu unterbinden.
Aktivierung dieser Funktion ist erforderlich,
um die Zirkulationspumpe steuern zu können.
Die Speicherladepumpe startet sofort, wenn
die Betriebsbedingungen des Wärmeerzeu-
gers erfüllt sind.
Die Speicherladepumpe startet, wenn die
Kesseltemperatur höher ist als die Warmwas-
sertemperatur.
Logamatic 5313 – 6720830025 (2021/07)
Hinweis
–
Änderungen dieses Parameters können zu
Verbrühungen bei Benutzung von Warmwas-
ser führen.
▶ Pumpennachlaufzeit in Abhängigkeit des
Wasserinhaltes des Wärmeerzeugers ein-
stellen.
Für eine schnelle Warmwasserladung eignet
sich am besten die Grundeinstellung (1 K ent-
spricht 1 °C).
–
Wird nur angezeigt, bei Verwendung des
Funktionsmoduls FM-MW. Klemmen WF1 und
WF2 sind nicht bei den Anschlüssen des Kes-
selkreises (ZM Modul) verfügbar.
• Kontakte WF1 und WF2 geschlossen =
keine Störung
• Kontakte WF1 und WF2 offen =
Störung vorhanden
Wird nur angezeigt, bei Verwendung des
Funktionsmoduls FM-MW. Klemmen WF1 und
WF3 sind nicht bei den Anschlüssen des Kes-
selkreises (ZM Modul) verfügbar.
Weitere Einstellungen erforderlich
( Kapitel 20.2, Seite 68).
Die Zeit, wann der Speicher aufgeheizt
werden soll, ist einstellbar.
Wenn das Warmwasser innerhalb der letzten
24 Stunden auf 60 °C aufgeheizt wurde, wird
das Wasser zur eingestellten Uhrzeit nicht
aufgeheizt.
Weitere Einstellungen erforderlich
( Bedienungsanleitung).
Sinnvoll bei Warmwasserbereitungsanlagen,
die eine schnelle Bereitstellung der ge-
wünschten Vorlauftemperatur benötigen.
–
