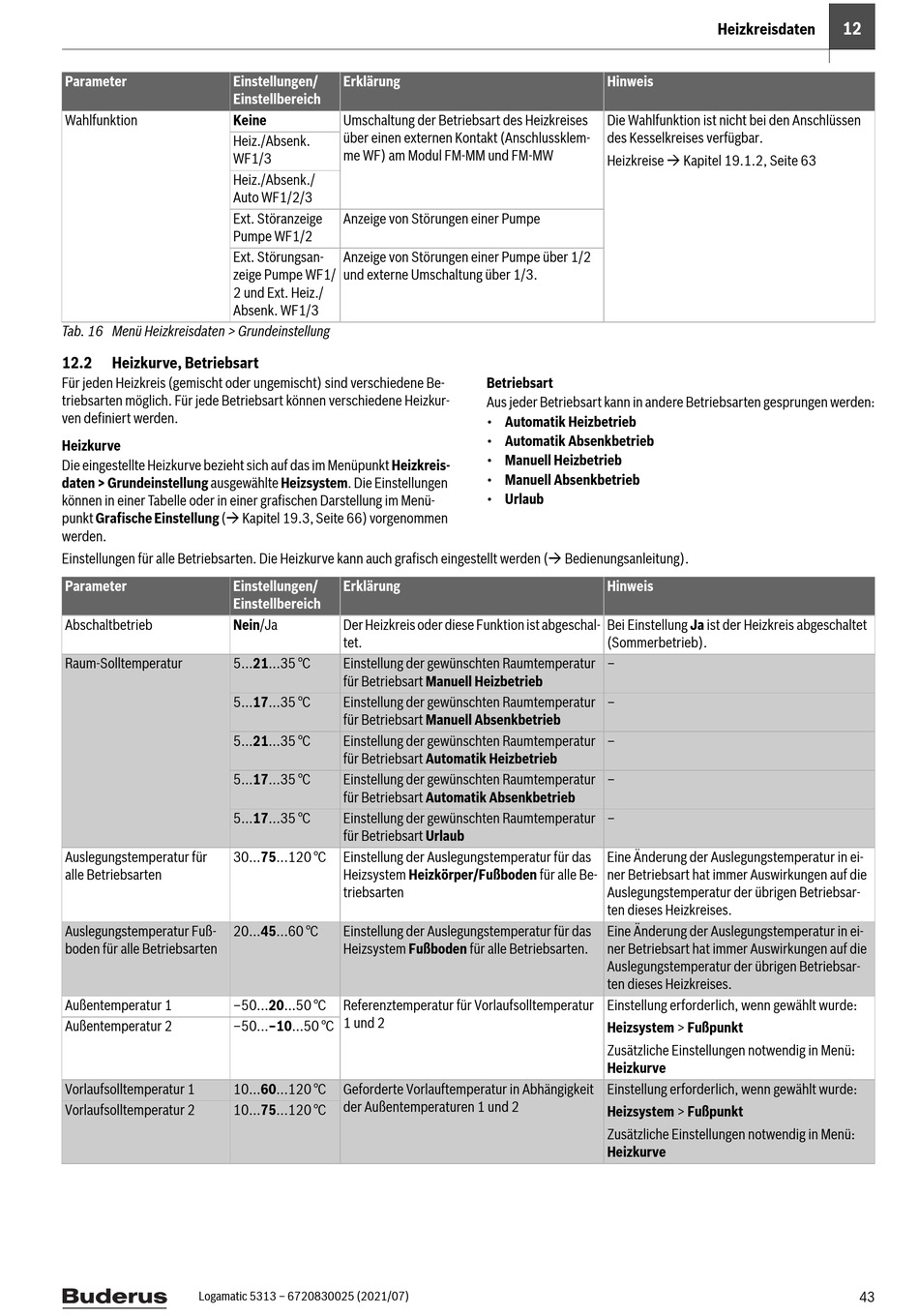

Heizkurve, Betriebsart - Buderus Logamatic 5313 Serviceanleitung Für Die Fachkraft

Parameter Einstellungen/
Einstellbereich
Wahlfunktion Keine
Heiz./Absenk.
WF1/3
Heiz./Absenk./
Auto WF1/2/3
Ext. Störanzeige
Pumpe WF1/2
Ext. Störungsan-
zeige Pumpe WF1/
2 und Ext. Heiz./
Absenk. WF1/3
Tab. 16 Menü Heizkreisdaten > Grundeinstellung
12.2

Heizkurve, Betriebsart

Für jeden Heizkreis (gemischt oder ungemischt) sind verschiedene Be-
triebsarten möglich. Für jede Betriebsart können verschiedene Heizkur-
ven definiert werden.
Heizkurve
Die eingestellte Heizkurve bezieht sich auf das im Menüpunkt Heizkreis-
daten > Grundeinstellung ausgewählte Heizsystem. Die Einstellungen
können in einer Tabelle oder in einer grafischen Darstellung im Menü-
punkt Grafische Einstellung ( Kapitel 19.3, Seite 66) vorgenommen
werden.
Einstellungen für alle Betriebsarten. Die Heizkurve kann auch grafisch eingestellt werden ( Bedienungsanleitung).
Parameter Einstellungen/
Einstellbereich
Abschaltbetrieb Nein/Ja
Raum-Solltemperatur 5...21...35 °C
5...17...35 °C
5...21...35 °C
5...17...35 °C
5...17...35 °C
Auslegungstemperatur für 30...75...120 °C
alle Betriebsarten
Auslegungstemperatur Fuß- 20...45...60 °C
boden für alle Betriebsarten
Außentemperatur 1 –50...20...50 °C
Außentemperatur 2 –50...–10...50 °C
Vorlaufsolltemperatur 1 10...60...120 °C
Vorlaufsolltemperatur 2 10...75...120 °C
Logamatic 5313 – 6720830025 (2021/07)
Erklärung
Umschaltung der Betriebsart des Heizkreises
über einen externen Kontakt (Anschlussklem-
me WF) am Modul FM-MM und FM-MW
Anzeige von Störungen einer Pumpe
Anzeige von Störungen einer Pumpe über 1/2
und externe Umschaltung über 1/3.
Betriebsart
Aus jeder Betriebsart kann in andere Betriebsarten gesprungen werden:
• Automatik Heizbetrieb
• Automatik Absenkbetrieb
• Manuell Heizbetrieb
• Manuell Absenkbetrieb
• Urlaub
Erklärung
Der Heizkreis oder diese Funktion ist abgeschal-
tet.
Einstellung der gewünschten Raumtemperatur
für Betriebsart Manuell Heizbetrieb
Einstellung der gewünschten Raumtemperatur
für Betriebsart Manuell Absenkbetrieb
Einstellung der gewünschten Raumtemperatur
für Betriebsart Automatik Heizbetrieb
Einstellung der gewünschten Raumtemperatur
für Betriebsart Automatik Absenkbetrieb
Einstellung der gewünschten Raumtemperatur
für Betriebsart Urlaub
Einstellung der Auslegungstemperatur für das
Heizsystem Heizkörper/Fußboden für alle Be-
triebsarten
Einstellung der Auslegungstemperatur für das
Heizsystem Fußboden für alle Betriebsarten.
Referenztemperatur für Vorlaufsolltemperatur
1 und 2
Geforderte Vorlauftemperatur in Abhängigkeit
der Außentemperaturen 1 und 2
Heizkreisdaten
Hinweis
Die Wahlfunktion ist nicht bei den Anschlüssen
des Kesselkreises verfügbar.
Heizkreise  Kapitel 19.1.2, Seite 63
Hinweis
Bei Einstellung Ja ist der Heizkreis abgeschaltet
(Sommerbetrieb).
–
–
–
–
–
Eine Änderung der Auslegungstemperatur in ei-
ner Betriebsart hat immer Auswirkungen auf die
Auslegungstemperatur der übrigen Betriebsar-
ten dieses Heizkreises.
Eine Änderung der Auslegungstemperatur in ei-
ner Betriebsart hat immer Auswirkungen auf die
Auslegungstemperatur der übrigen Betriebsar-
ten dieses Heizkreises.
Einstellung erforderlich, wenn gewählt wurde:
Heizsystem > Fußpunkt
Zusätzliche Einstellungen notwendig in Menü:
Heizkurve
Einstellung erforderlich, wenn gewählt wurde:
Heizsystem > Fußpunkt
Zusätzliche Einstellungen notwendig in Menü:
Heizkurve
