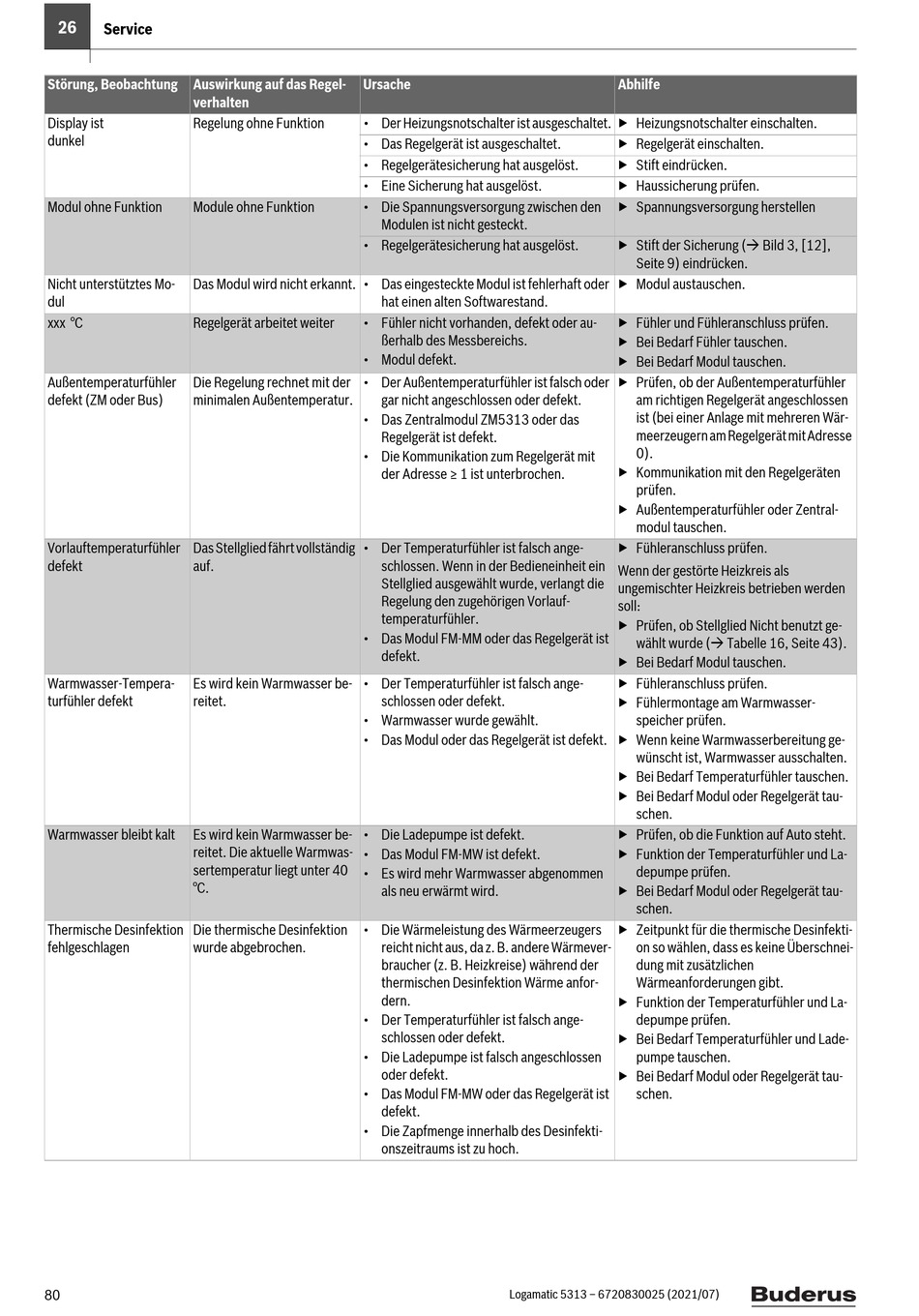

Störung, Beobachtung - Buderus Logamatic 5313 Serviceanleitung Für Die Fachkraft

26
Service
Störung, Beobachtung Auswirkung auf das Regel-
verhalten
Display ist Regelung ohne Funktion
dunkel
Modul ohne Funktion Module ohne Funktion
Nicht unterstütztes Mo- Das Modul wird nicht erkannt. • Das eingesteckte Modul ist fehlerhaft oder
dul
xxx °C Regelgerät arbeitet weiter
Außentemperaturfühler Die Regelung rechnet mit der
defekt (ZM oder Bus) minimalen Außentemperatur.
Vorlauftemperaturfühler Das Stellglied fährt vollständig
defekt auf.
Warmwasser-Tempera- Es wird kein Warmwasser be-
turfühler defekt reitet.
Warmwasser bleibt kalt Es wird kein Warmwasser be-
reitet. Die aktuelle Warmwas-
sertemperatur liegt unter 40
°C.
Thermische Desinfektion Die thermische Desinfektion
fehlgeschlagen wurde abgebrochen.
80
Ursache
• Der Heizungsnotschalter ist ausgeschaltet. ▶ Heizungsnotschalter einschalten.
• Das Regelgerät ist ausgeschaltet.
• Regelgerätesicherung hat ausgelöst.
• Eine Sicherung hat ausgelöst.
• Die Spannungsversorgung zwischen den
Modulen ist nicht gesteckt.
• Regelgerätesicherung hat ausgelöst.
hat einen alten Softwarestand.
• Fühler nicht vorhanden, defekt oder au-
ßerhalb des Messbereichs.
• Modul defekt.
• Der Außentemperaturfühler ist falsch oder
gar nicht angeschlossen oder defekt.
• Das Zentralmodul ZM5313 oder das
Regelgerät ist defekt.
• Die Kommunikation zum Regelgerät mit
der Adresse ≥ 1 ist unterbrochen.
• Der Temperaturfühler ist falsch ange-
schlossen. Wenn in der Bedieneinheit ein
Stellglied ausgewählt wurde, verlangt die
Regelung den zugehörigen Vorlauf-
temperaturfühler.
• Das Modul FM-MM oder das Regelgerät ist
defekt.
• Der Temperaturfühler ist falsch ange-
schlossen oder defekt.
• Warmwasser wurde gewählt.
• Das Modul oder das Regelgerät ist defekt.
• Die Ladepumpe ist defekt.
• Das Modul FM-MW ist defekt.
• Es wird mehr Warmwasser abgenommen
als neu erwärmt wird.
• Die Wärmeleistung des Wärmeerzeugers
reicht nicht aus, da z. B. andere Wärmever-
braucher (z. B. Heizkreise) während der
thermischen Desinfektion Wärme anfor-
dern.
• Der Temperaturfühler ist falsch ange-
schlossen oder defekt.
• Die Ladepumpe ist falsch angeschlossen
oder defekt.
• Das Modul FM-MW oder das Regelgerät ist
defekt.
• Die Zapfmenge innerhalb des Desinfekti-
onszeitraums ist zu hoch.
Logamatic 5313 – 6720830025 (2021/07)
Abhilfe
▶ Regelgerät einschalten.
▶ Stift eindrücken.
▶ Haussicherung prüfen.
▶ Spannungsversorgung herstellen
▶ Stift der Sicherung ( Bild 3, [12],
Seite 9) eindrücken.
▶ Modul austauschen.
▶ Fühler und Fühleranschluss prüfen.
▶ Bei Bedarf Fühler tauschen.
▶ Bei Bedarf Modul tauschen.
▶ Prüfen, ob der Außentemperaturfühler
am richtigen Regelgerät angeschlossen
ist (bei einer Anlage mit mehreren Wär-
meerzeugern am Regelgerät mit Adresse
0).
▶ Kommunikation mit den Regelgeräten
prüfen.
▶ Außentemperaturfühler oder Zentral-
modul tauschen.
▶ Fühleranschluss prüfen.
Wenn der gestörte Heizkreis als
ungemischter Heizkreis betrieben werden
soll:
▶ Prüfen, ob Stellglied Nicht benutzt ge-
wählt wurde ( Tabelle 16, Seite 43).
▶ Bei Bedarf Modul tauschen.
▶ Fühleranschluss prüfen.
▶ Fühlermontage am Warmwasser-
speicher prüfen.
▶ Wenn keine Warmwasserbereitung ge-
wünscht ist, Warmwasser ausschalten.
▶ Bei Bedarf Temperaturfühler tauschen.
▶ Bei Bedarf Modul oder Regelgerät tau-
schen.
▶ Prüfen, ob die Funktion auf Auto steht.
▶ Funktion der Temperaturfühler und La-
depumpe prüfen.
▶ Bei Bedarf Modul oder Regelgerät tau-
schen.
▶ Zeitpunkt für die thermische Desinfekti-
on so wählen, dass es keine Überschnei-
dung mit zusätzlichen
Wärmeanforderungen gibt.
▶ Funktion der Temperaturfühler und La-
depumpe prüfen.
▶ Bei Bedarf Temperaturfühler und Lade-
pumpe tauschen.
▶ Bei Bedarf Modul oder Regelgerät tau-
schen.
