12

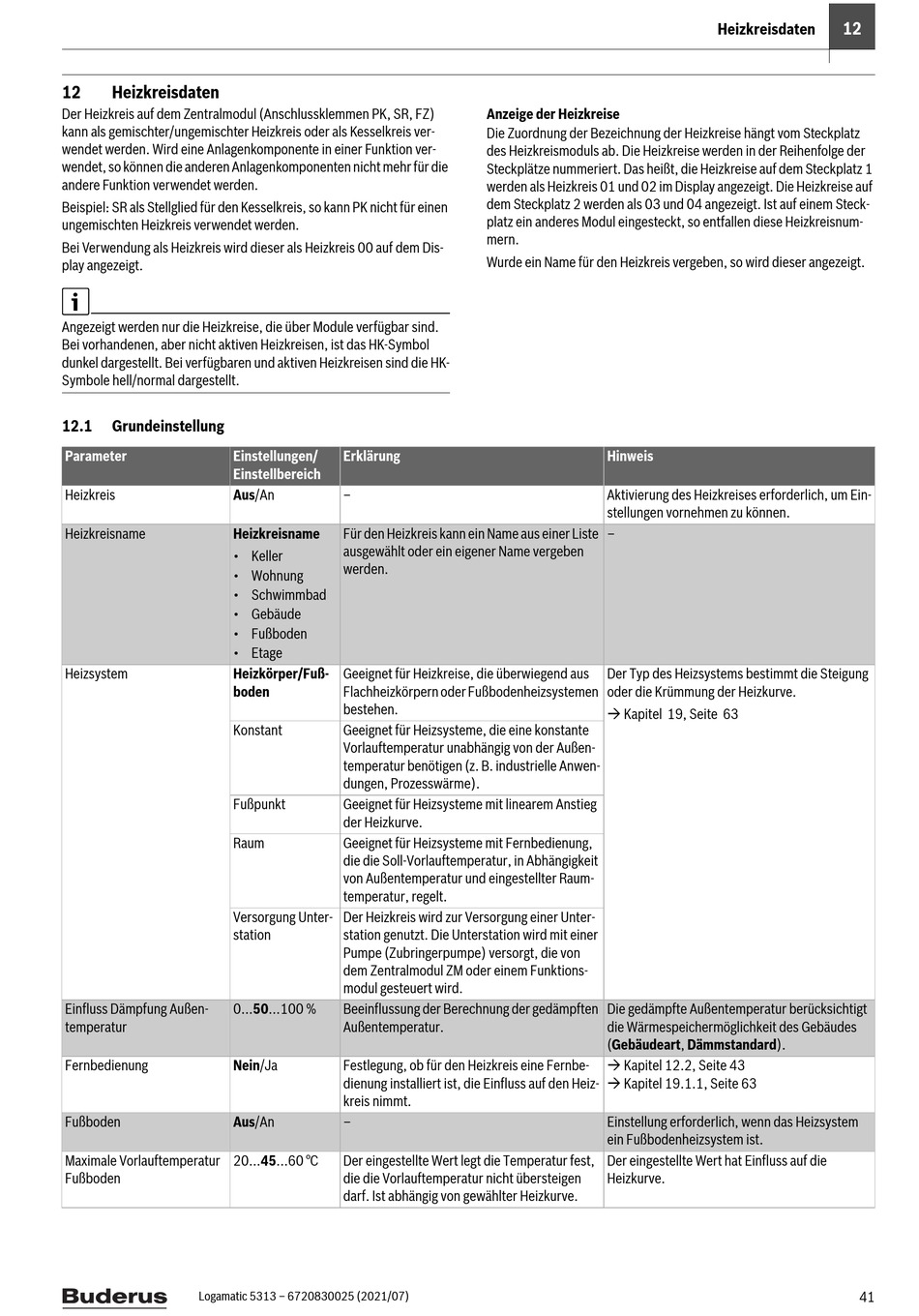

Heizkreisdaten

Der Heizkreis auf dem Zentralmodul (Anschlussklemmen PK, SR, FZ)
kann als gemischter/ungemischter Heizkreis oder als Kesselkreis ver-
wendet werden. Wird eine Anlagenkomponente in einer Funktion ver-
wendet, so können die anderen Anlagenkomponenten nicht mehr für die
andere Funktion verwendet werden.
Beispiel: SR als Stellglied für den Kesselkreis, so kann PK nicht für einen
ungemischten Heizkreis verwendet werden.
Bei Verwendung als Heizkreis wird dieser als Heizkreis 00 auf dem Dis-
play angezeigt.
Angezeigt werden nur die Heizkreise, die über Module verfügbar sind.
Bei vorhandenen, aber nicht aktiven Heizkreisen, ist das HK-Symbol
dunkel dargestellt. Bei verfügbaren und aktiven Heizkreisen sind die HK-
Symbole hell/normal dargestellt.
12.1

Grundeinstellung

Parameter Einstellungen/
Einstellbereich
Heizkreis Aus/An
Heizkreisname Heizkreisname
• Keller
• Wohnung
• Schwimmbad
• Gebäude
• Fußboden
• Etage
Heizsystem Heizkörper/Fuß-
boden
Konstant
Fußpunkt
Raum
Versorgung Unter-
station
Einfluss Dämpfung Außen- 0...50...100 %
temperatur
Fernbedienung Nein/Ja
Fußboden Aus/An
Maximale Vorlauftemperatur 20...45...60 °C
Fußboden
Logamatic 5313 – 6720830025 (2021/07)
Anzeige der Heizkreise
Die Zuordnung der Bezeichnung der Heizkreise hängt vom Steckplatz
des Heizkreismoduls ab. Die Heizkreise werden in der Reihenfolge der
Steckplätze nummeriert. Das heißt, die Heizkreise auf dem Steckplatz 1
werden als Heizkreis 01 und 02 im Display angezeigt. Die Heizkreise auf
dem Steckplatz 2 werden als 03 und 04 angezeigt. Ist auf einem Steck-
platz ein anderes Modul eingesteckt, so entfallen diese Heizkreisnum-
mern.
Wurde ein Name für den Heizkreis vergeben, so wird dieser angezeigt.
Erklärung
–
Für den Heizkreis kann ein Name aus einer Liste
ausgewählt oder ein eigener Name vergeben
werden.
Geeignet für Heizkreise, die überwiegend aus
Flachheizkörpern oder Fußbodenheizsystemen
bestehen.
Geeignet für Heizsysteme, die eine konstante
Vorlauftemperatur unabhängig von der Außen-
temperatur benötigen (z. B. industrielle Anwen-
dungen, Prozesswärme).
Geeignet für Heizsysteme mit linearem Anstieg
der Heizkurve.
Geeignet für Heizsysteme mit Fernbedienung,
die die Soll-Vorlauftemperatur, in Abhängigkeit
von Außentemperatur und eingestellter Raum-
temperatur, regelt.
Der Heizkreis wird zur Versorgung einer Unter-
station genutzt. Die Unterstation wird mit einer
Pumpe (Zubringerpumpe) versorgt, die von
dem Zentralmodul ZM oder einem Funktions-
modul gesteuert wird.
Beeinflussung der Berechnung der gedämpften
Außentemperatur.
Festlegung, ob für den Heizkreis eine Fernbe-
dienung installiert ist, die Einfluss auf den Heiz-
kreis nimmt.
–
Der eingestellte Wert legt die Temperatur fest,
die die Vorlauftemperatur nicht übersteigen
darf. Ist abhängig von gewählter Heizkurve.
Heizkreisdaten
Hinweis
Aktivierung des Heizkreises erforderlich, um Ein-
stellungen vornehmen zu können.
–
Der Typ des Heizsystems bestimmt die Steigung
oder die Krümmung der Heizkurve.
 Kapitel 19, Seite 63
Die gedämpfte Außentemperatur berücksichtigt
die Wärmespeichermöglichkeit des Gebäudes
(Gebäudeart, Dämmstandard).
 Kapitel 12.2, Seite 43
 Kapitel 19.1.1, Seite 63
Einstellung erforderlich, wenn das Heizsystem
ein Fußbodenheizsystem ist.
Der eingestellte Wert hat Einfluss auf die
Heizkurve.
