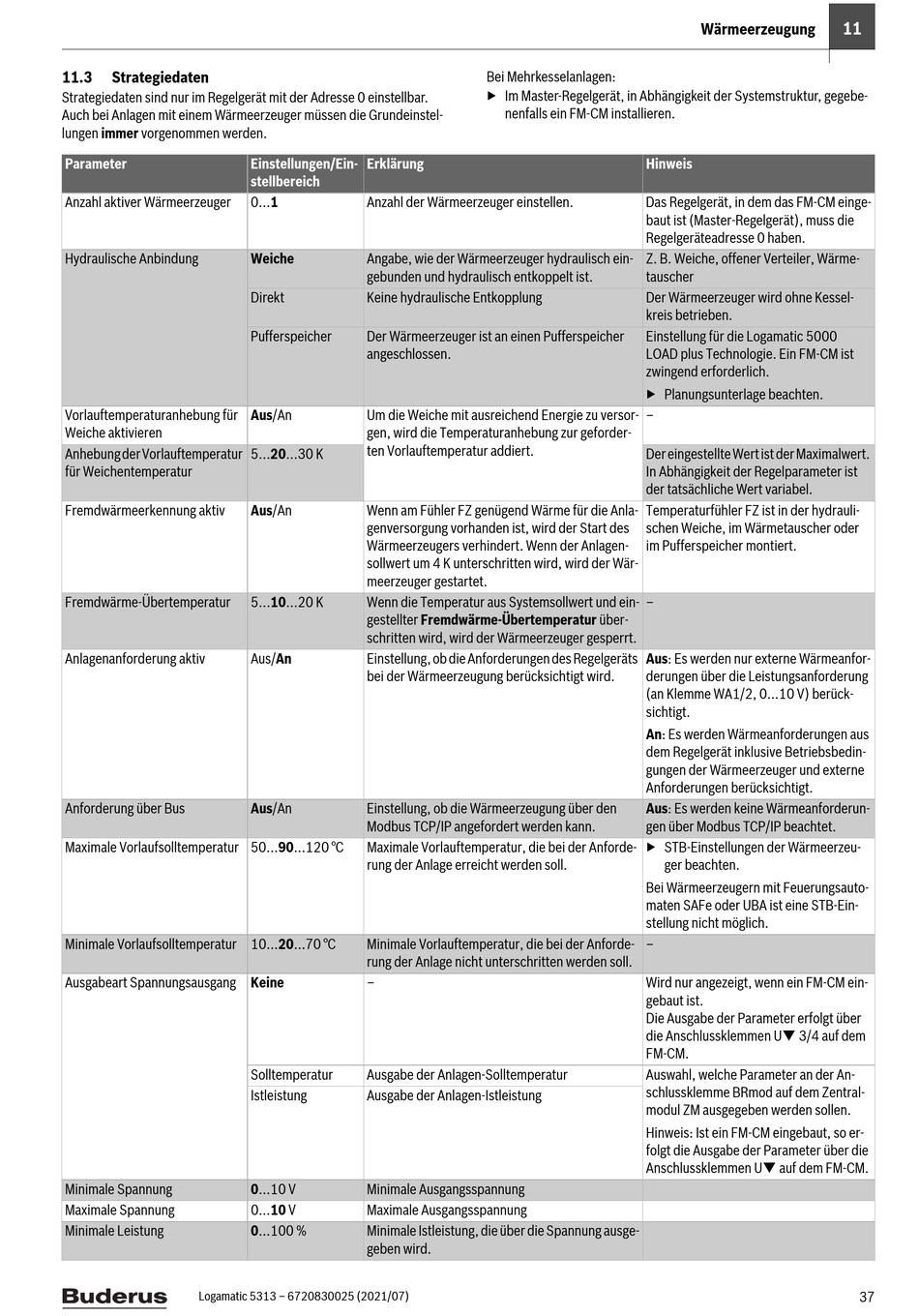

11.3

Strategiedaten

Strategiedaten sind nur im Regelgerät mit der Adresse 0 einstellbar.
Auch bei Anlagen mit einem Wärmeerzeuger müssen die Grundeinstel-
lungen immer vorgenommen werden.
Parameter
Anzahl aktiver Wärmeerzeuger
Hydraulische Anbindung
Vorlauftemperaturanhebung für
Weiche aktivieren
Anhebung der Vorlauftemperatur
für Weichentemperatur
Fremdwärmeerkennung aktiv
Fremdwärme-Übertemperatur
Anlagenanforderung aktiv
Anforderung über Bus
Maximale Vorlaufsolltemperatur 50...90...120 °C
Minimale Vorlaufsolltemperatur 10...20...70 °C
Ausgabeart Spannungsausgang Keine
Minimale Spannung
Maximale Spannung
Minimale Leistung
Logamatic 5313 – 6720830025 (2021/07)
Einstellungen/Ein- Erklärung
stellbereich
0...1 Anzahl der Wärmeerzeuger einstellen.
Weiche Angabe, wie der Wärmeerzeuger hydraulisch ein-
gebunden und hydraulisch entkoppelt ist.
Direkt Keine hydraulische Entkopplung
Pufferspeicher Der Wärmeerzeuger ist an einen Pufferspeicher
angeschlossen.
Aus/An Um die Weiche mit ausreichend Energie zu versor-
gen, wird die Temperaturanhebung zur geforder-
ten Vorlauftemperatur addiert.
5...20...30 K
Aus/An Wenn am Fühler FZ genügend Wärme für die Anla-
genversorgung vorhanden ist, wird der Start des
Wärmeerzeugers verhindert. Wenn der Anlagen-
sollwert um 4 K unterschritten wird, wird der Wär-
meerzeuger gestartet.
5...10...20 K Wenn die Temperatur aus Systemsollwert und ein-
gestellter Fremdwärme-Übertemperatur über-
schritten wird, wird der Wärmeerzeuger gesperrt.
Aus/An Einstellung, ob die Anforderungen des Regelgeräts
bei der Wärmeerzeugung berücksichtigt wird.
Aus/An Einstellung, ob die Wärmeerzeugung über den
Modbus TCP/IP angefordert werden kann.
Maximale Vorlauftemperatur, die bei der Anforde-
rung der Anlage erreicht werden soll.
Minimale Vorlauftemperatur, die bei der Anforde-
rung der Anlage nicht unterschritten werden soll.
–
Solltemperatur Ausgabe der Anlagen-Solltemperatur
Istleistung Ausgabe der Anlagen-Istleistung
0...10 V Minimale Ausgangsspannung
0...10 V Maximale Ausgangsspannung
0...100 % Minimale Istleistung, die über die Spannung ausge-
geben wird.
Bei Mehrkesselanlagen:
▶ Im Master-Regelgerät, in Abhängigkeit der Systemstruktur, gegebe-
nenfalls ein FM-CM installieren.
Hinweis
Das Regelgerät, in dem das FM-CM einge-
baut ist (Master-Regelgerät), muss die
Regelgeräteadresse 0 haben.
Z. B. Weiche, offener Verteiler, Wärme-
tauscher
Der Wärmeerzeuger wird ohne Kessel-
kreis betrieben.
Einstellung für die Logamatic 5000
LOAD plus Technologie. Ein FM-CM ist
zwingend erforderlich.
▶ Planungsunterlage beachten.
–
Der eingestellte Wert ist der Maximalwert.
In Abhängigkeit der Regelparameter ist
der tatsächliche Wert variabel.
Temperaturfühler FZ ist in der hydrauli-
schen Weiche, im Wärmetauscher oder
im Pufferspeicher montiert.
–
Aus: Es werden nur externe Wärmeanfor-
derungen über die Leistungsanforderung
(an Klemme WA1/2, 0...10 V) berück-
sichtigt.
An: Es werden Wärmeanforderungen aus
dem Regelgerät inklusive Betriebsbedin-
gungen der Wärmeerzeuger und externe
Anforderungen berücksichtigt.
Aus: Es werden keine Wärmeanforderun-
gen über Modbus TCP/IP beachtet.
▶ STB-Einstellungen der Wärmeerzeu-
Bei Wärmeerzeugern mit Feuerungsauto-
maten SAFe oder UBA ist eine STB-Ein-
stellung nicht möglich.
–
Wird nur angezeigt, wenn ein FM-CM ein-
gebaut ist.
Die Ausgabe der Parameter erfolgt über
die Anschlussklemmen U 3/4 auf dem
FM-CM.
Auswahl, welche Parameter an der An-
schlussklemme BRmod auf dem Zentral-
modul ZM ausgegeben werden sollen.
Hinweis: Ist ein FM-CM eingebaut, so er-
folgt die Ausgabe der Parameter über die
Anschlussklemmen U auf dem FM-CM.
Wärmeerzeugung
ger beachten.
