11
Wärmeerzeugung
Parameter
Maximale Leistung
Minimale Temperatur
Maximale Temperatur
Frostschutz

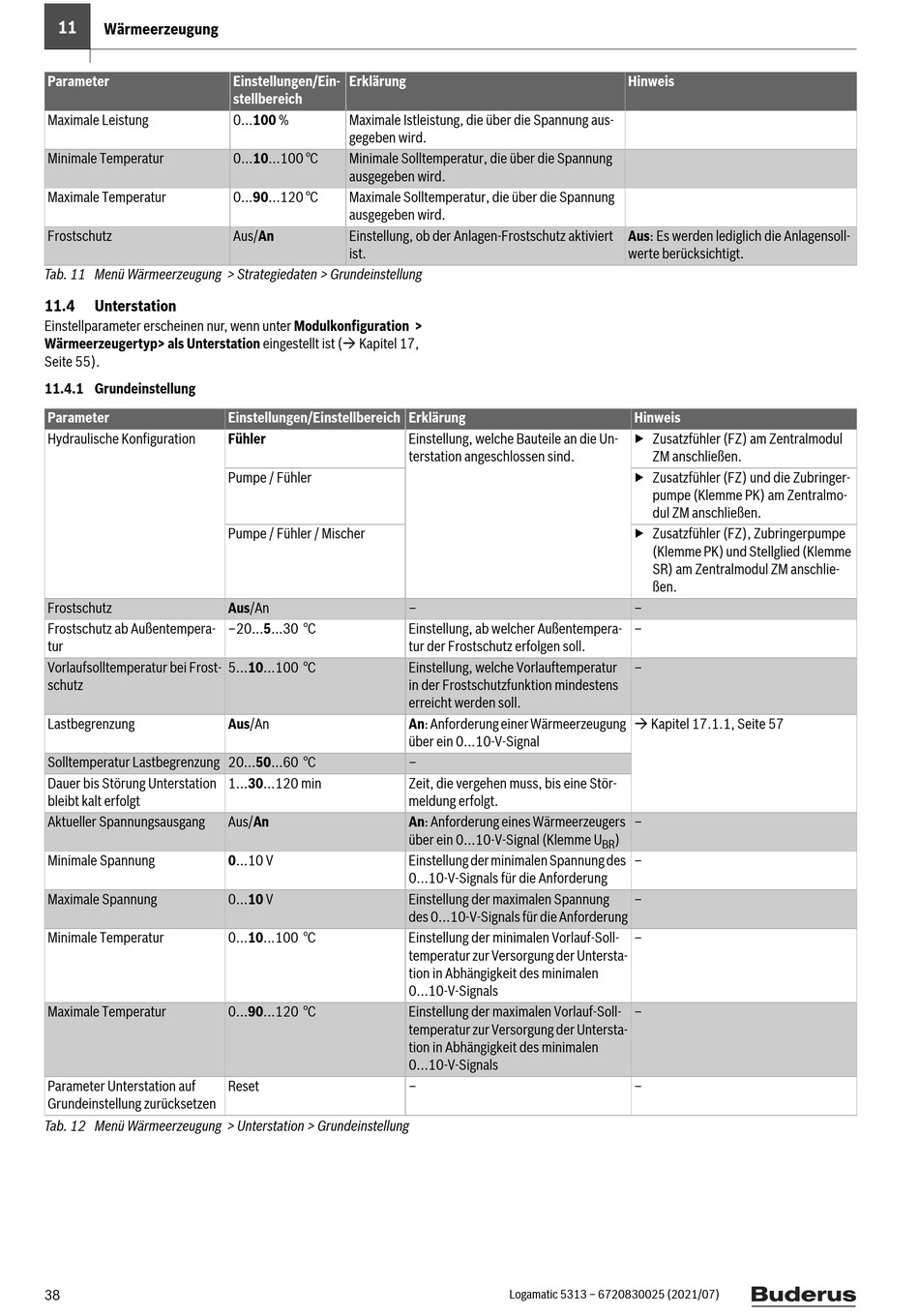

Tab. 11 Menü Wärmeerzeugung > Strategiedaten > Grundeinstellung
11.4

Unterstation

Einstellparameter erscheinen nur, wenn unter Modulkonfiguration >
Wärmeerzeugertyp> als Unterstation eingestellt ist ( Kapitel 17,
Seite 55).

11.4.1 Grundeinstellung

Parameter
Hydraulische Konfiguration
Frostschutz
Frostschutz ab Außentempera-
tur
Vorlaufsolltemperatur bei Frost-
schutz
Lastbegrenzung
Solltemperatur Lastbegrenzung 20...50...60 °C
Dauer bis Störung Unterstation
bleibt kalt erfolgt
Aktueller Spannungsausgang
Minimale Spannung
Maximale Spannung
Minimale Temperatur
Maximale Temperatur
Parameter Unterstation auf
Grundeinstellung zurücksetzen
Tab. 12 Menü Wärmeerzeugung > Unterstation > Grundeinstellung
38
Einstellungen/Ein- Erklärung
stellbereich
0...100 % Maximale Istleistung, die über die Spannung aus-
gegeben wird.
0...10...100 °C Minimale Solltemperatur, die über die Spannung
ausgegeben wird.
0...90...120 °C Maximale Solltemperatur, die über die Spannung
ausgegeben wird.
Aus/An Einstellung, ob der Anlagen-Frostschutz aktiviert
ist.
Einstellungen/Einstellbereich Erklärung
Fühler
Pumpe / Fühler
Pumpe / Fühler / Mischer
Aus/An
–20...5...30 °C
5...10...100 °C
Aus/An
1...30...120 min
Aus/An
0...10 V
0...10 V
0...10...100 °C
0...90...120 °C
Reset
Einstellung, welche Bauteile an die Un-
terstation angeschlossen sind.
–
Einstellung, ab welcher Außentempera-
tur der Frostschutz erfolgen soll.
Einstellung, welche Vorlauftemperatur
in der Frostschutzfunktion mindestens
erreicht werden soll.
An: Anforderung einer Wärmeerzeugung
über ein 0...10-V-Signal
–
Zeit, die vergehen muss, bis eine Stör-
meldung erfolgt.
An: Anforderung eines Wärmeerzeugers
über ein 0...10-V-Signal (Klemme U
Einstellung der minimalen Spannung des
0...10-V-Signals für die Anforderung
Einstellung der maximalen Spannung
des 0...10-V-Signals für die Anforderung
Einstellung der minimalen Vorlauf-Soll-
temperatur zur Versorgung der Untersta-
tion in Abhängigkeit des minimalen
0...10-V-Signals
Einstellung der maximalen Vorlauf-Soll-
temperatur zur Versorgung der Untersta-
tion in Abhängigkeit des minimalen
0...10-V-Signals
–
Logamatic 5313 – 6720830025 (2021/07)
Hinweis
Aus: Es werden lediglich die Anlagensoll-
werte berücksichtigt.
Hinweis
▶ Zusatzfühler (FZ) am Zentralmodul
ZM anschließen.
▶ Zusatzfühler (FZ) und die Zubringer-
pumpe (Klemme PK) am Zentralmo-
dul ZM anschließen.
▶ Zusatzfühler (FZ), Zubringerpumpe
(Klemme PK) und Stellglied (Klemme
SR) am Zentralmodul ZM anschlie-
ßen.
–
–
–
 Kapitel 17.1.1, Seite 57
–
)
