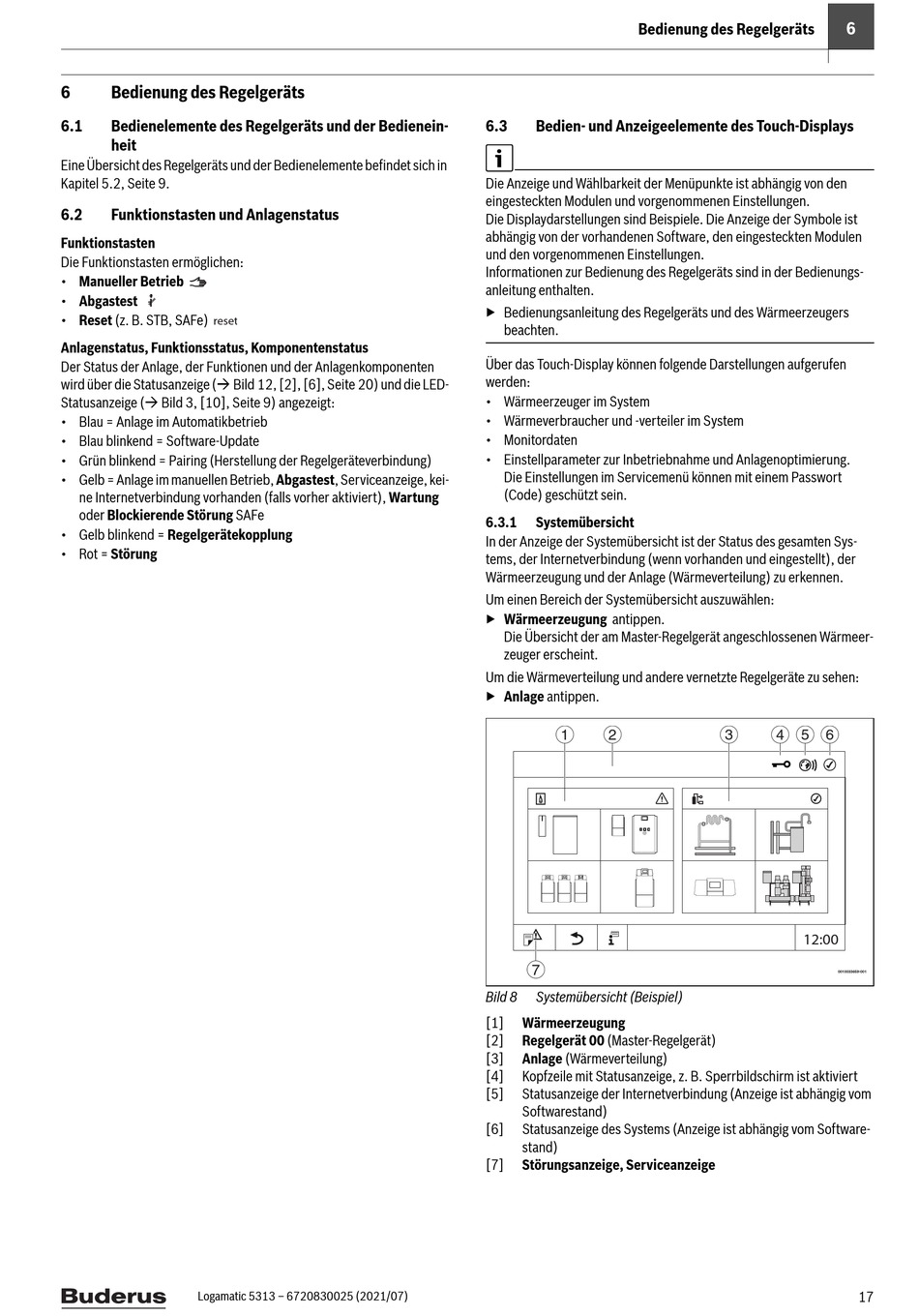

6 Bedienung des Regelgeräts
6.1 Bedienelemente des Regelgeräts und der Bedienein-
heit
Eine Übersicht des Regelgeräts und der Bedienelemente befindet sich in
Kapitel 5.2, Seite 9.
6.2

Funktionstasten und Anlagenstatus

Funktionstasten
Die Funktionstasten ermöglichen:
• Manueller Betrieb
• Abgastest
• Reset (z. B. STB, SAFe)
Anlagenstatus, Funktionsstatus, Komponentenstatus
Der Status der Anlage, der Funktionen und der Anlagenkomponenten
wird über die Statusanzeige ( Bild 12, [2], [6], Seite 20) und die LED-
Statusanzeige ( Bild 3, [10], Seite 9) angezeigt:
• Blau = Anlage im Automatikbetrieb
• Blau blinkend = Software-Update
• Grün blinkend = Pairing (Herstellung der Regelgeräteverbindung)
• Gelb = Anlage im manuellen Betrieb, Abgastest, Serviceanzeige, kei-
ne Internetverbindung vorhanden (falls vorher aktiviert), Wartung
oder Blockierende Störung SAFe
• Gelb blinkend = Regelgerätekopplung
• Rot = Störung
Logamatic 5313 – 6720830025 (2021/07)
Bedienung des Regelgeräts
6.3

Bedien- und Anzeigeelemente des Touch-Displays

Die Anzeige und Wählbarkeit der Menüpunkte ist abhängig von den
eingesteckten Modulen und vorgenommenen Einstellungen.
Die Displaydarstellungen sind Beispiele. Die Anzeige der Symbole ist
abhängig von der vorhandenen Software, den eingesteckten Modulen
und den vorgenommenen Einstellungen.
Informationen zur Bedienung des Regelgeräts sind in der Bedienungs-
anleitung enthalten.
▶ Bedienungsanleitung des Regelgeräts und des Wärmeerzeugers
beachten.
Über das Touch-Display können folgende Darstellungen aufgerufen
werden:
• Wärmeerzeuger im System
• Wärmeverbraucher und -verteiler im System
• Monitordaten
• Einstellparameter zur Inbetriebnahme und Anlagenoptimierung.
Die Einstellungen im Servicemenü können mit einem Passwort
(Code) geschützt sein.
6.3.1 Systemübersicht
In der Anzeige der Systemübersicht ist der Status des gesamten Sys-
tems, der Internetverbindung (wenn vorhanden und eingestellt), der
Wärmeerzeugung und der Anlage (Wärmeverteilung) zu erkennen.
Um einen Bereich der Systemübersicht auszuwählen:
▶ Wärmeerzeugung antippen.
Die Übersicht der am Master-Regelgerät angeschlossenen Wärmeer-
zeuger erscheint.
Um die Wärmeverteilung und andere vernetzte Regelgeräte zu sehen:
▶ Anlage antippen.
1 2
7
Bild 8 Systemübersicht (Beispiel)
[1] Wärmeerzeugung
[2] Regelgerät 00 (Master-Regelgerät)
[3] Anlage (Wärmeverteilung)
[4] Kopfzeile mit Statusanzeige, z. B. Sperrbildschirm ist aktiviert
[5] Statusanzeige der Internetverbindung (Anzeige ist abhängig vom
Softwarestand)
[6] Statusanzeige des Systems (Anzeige ist abhängig vom Software-
stand)
[7] Störungsanzeige, Serviceanzeige
6
3 4 5 6
12:00
0010033659-001
