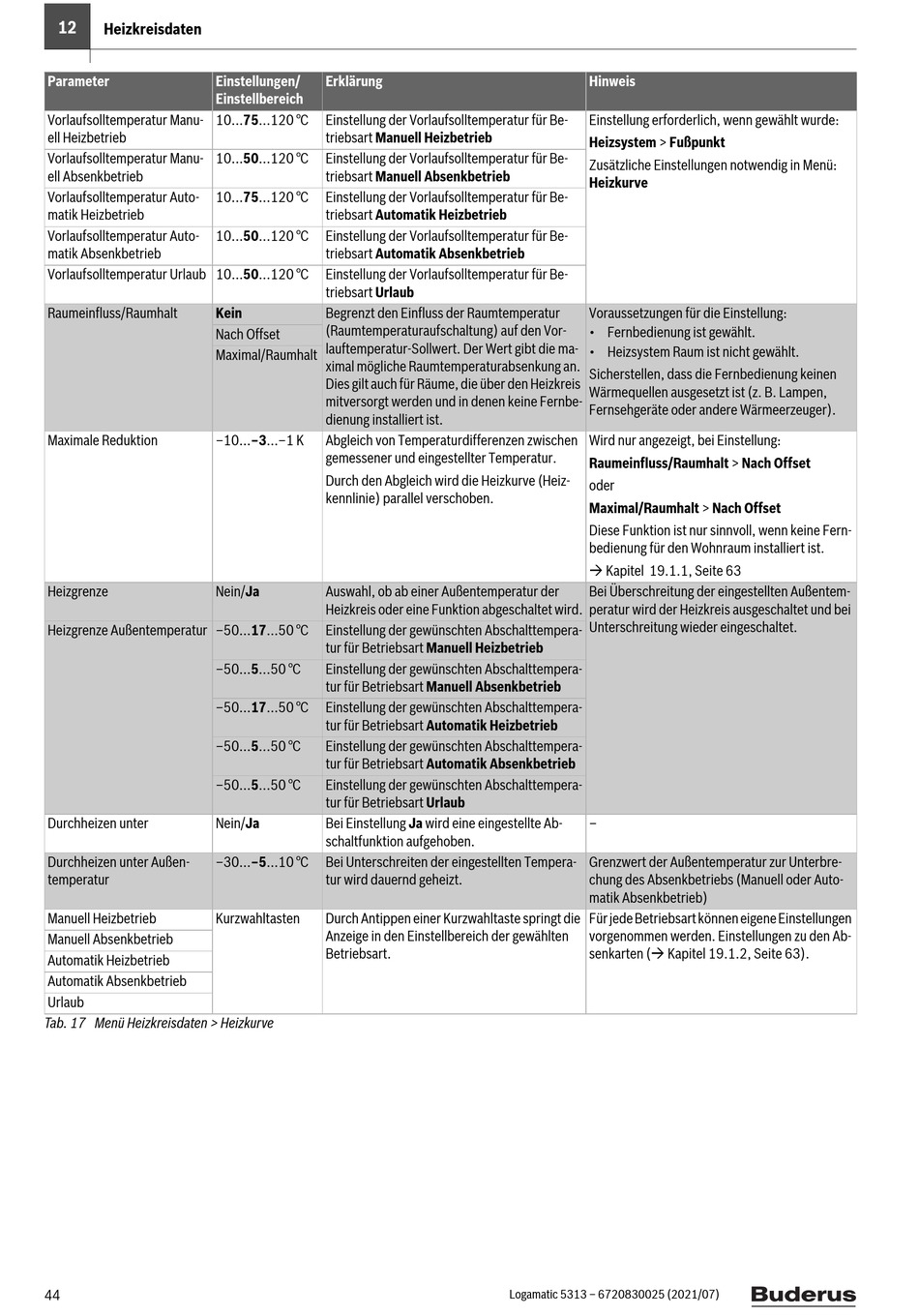

Buderus Logamatic 5313 Serviceanleitung Für Die Fachkraft Seite 44

12
Heizkreisdaten
Parameter Einstellungen/
Einstellbereich
Vorlaufsolltemperatur Manu- 10...75...120 °C
ell Heizbetrieb
Vorlaufsolltemperatur Manu- 10...50...120 °C
ell Absenkbetrieb
Vorlaufsolltemperatur Auto- 10...75...120 °C
matik Heizbetrieb
Vorlaufsolltemperatur Auto- 10...50...120 °C
matik Absenkbetrieb
Vorlaufsolltemperatur Urlaub 10...50...120 °C
Raumeinfluss/Raumhalt Kein
Nach Offset
Maximal/Raumhalt
Maximale Reduktion –10...–3...–1 K
Heizgrenze Nein/Ja
Heizgrenze Außentemperatur –50...17...50 °C
–50...5...50 °C
–50...17...50 °C
–50...5...50 °C
–50...5...50 °C
Durchheizen unter Nein/Ja
Durchheizen unter Außen- –30...–5...10 °C
temperatur
Manuell Heizbetrieb Kurzwahltasten
Manuell Absenkbetrieb
Automatik Heizbetrieb
Automatik Absenkbetrieb
Urlaub
Tab. 17 Menü Heizkreisdaten > Heizkurve
44
Erklärung
Einstellung der Vorlaufsolltemperatur für Be-
triebsart Manuell Heizbetrieb
Einstellung der Vorlaufsolltemperatur für Be-
triebsart Manuell Absenkbetrieb
Einstellung der Vorlaufsolltemperatur für Be-
triebsart Automatik Heizbetrieb
Einstellung der Vorlaufsolltemperatur für Be-
triebsart Automatik Absenkbetrieb
Einstellung der Vorlaufsolltemperatur für Be-
triebsart Urlaub
Begrenzt den Einfluss der Raumtemperatur
(Raumtemperaturaufschaltung) auf den Vor-
lauftemperatur-Sollwert. Der Wert gibt die ma-
ximal mögliche Raumtemperaturabsenkung an.
Dies gilt auch für Räume, die über den Heizkreis
mitversorgt werden und in denen keine Fernbe-
dienung installiert ist.
Abgleich von Temperaturdifferenzen zwischen
gemessener und eingestellter Temperatur.
Durch den Abgleich wird die Heizkurve (Heiz-
kennlinie) parallel verschoben.
Auswahl, ob ab einer Außentemperatur der
Heizkreis oder eine Funktion abgeschaltet wird.
Einstellung der gewünschten Abschalttempera-
tur für Betriebsart Manuell Heizbetrieb
Einstellung der gewünschten Abschalttempera-
tur für Betriebsart Manuell Absenkbetrieb
Einstellung der gewünschten Abschalttempera-
tur für Betriebsart Automatik Heizbetrieb
Einstellung der gewünschten Abschalttempera-
tur für Betriebsart Automatik Absenkbetrieb
Einstellung der gewünschten Abschalttempera-
tur für Betriebsart Urlaub
Bei Einstellung Ja wird eine eingestellte Ab-
schaltfunktion aufgehoben.
Bei Unterschreiten der eingestellten Tempera-
tur wird dauernd geheizt.
Durch Antippen einer Kurzwahltaste springt die
Anzeige in den Einstellbereich der gewählten
Betriebsart.
Hinweis
Einstellung erforderlich, wenn gewählt wurde:
Heizsystem > Fußpunkt
Zusätzliche Einstellungen notwendig in Menü:
Heizkurve
Voraussetzungen für die Einstellung:
• Fernbedienung ist gewählt.
• Heizsystem Raum ist nicht gewählt.
Sicherstellen, dass die Fernbedienung keinen
Wärmequellen ausgesetzt ist (z. B. Lampen,
Fernsehgeräte oder andere Wärmeerzeuger).
Wird nur angezeigt, bei Einstellung:
Raumeinfluss/Raumhalt > Nach Offset
oder
Maximal/Raumhalt > Nach Offset
Diese Funktion ist nur sinnvoll, wenn keine Fern-
bedienung für den Wohnraum installiert ist.
 Kapitel 19.1.1, Seite 63
Bei Überschreitung der eingestellten Außentem-
peratur wird der Heizkreis ausgeschaltet und bei
Unterschreitung wieder eingeschaltet.
–
Grenzwert der Außentemperatur zur Unterbre-
chung des Absenkbetriebs (Manuell oder Auto-
matik Absenkbetrieb)
Für jede Betriebsart können eigene Einstellungen
vorgenommen werden. Einstellungen zu den Ab-
senkarten ( Kapitel 19.1.2, Seite 63).
Logamatic 5313 – 6720830025 (2021/07)
