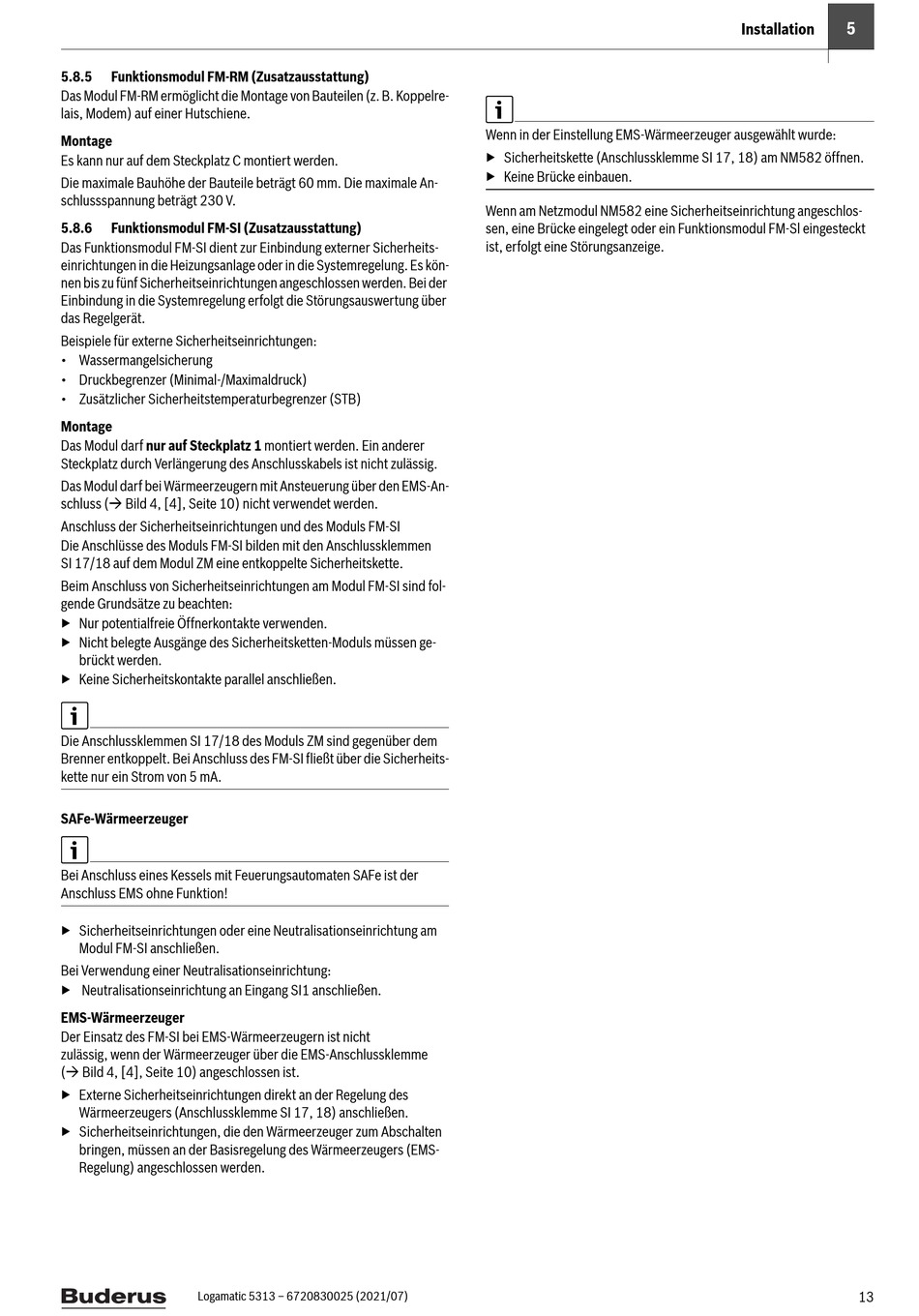

5.8.5

Funktionsmodul FM-RM (Zusatzausstattung)

Das Modul FM-RM ermöglicht die Montage von Bauteilen (z. B. Koppelre-
lais, Modem) auf einer Hutschiene.
Montage
Es kann nur auf dem Steckplatz C montiert werden.
Die maximale Bauhöhe der Bauteile beträgt 60 mm. Die maximale An-
schlussspannung beträgt 230 V.
5.8.6

Funktionsmodul FM-SI (Zusatzausstattung)

Das Funktionsmodul FM-SI dient zur Einbindung externer Sicherheits-
einrichtungen in die Heizungsanlage oder in die Systemregelung. Es kön-
nen bis zu fünf Sicherheitseinrichtungen angeschlossen werden. Bei der
Einbindung in die Systemregelung erfolgt die Störungsauswertung über
das Regelgerät.
Beispiele für externe Sicherheitseinrichtungen:
• Wassermangelsicherung
• Druckbegrenzer (Minimal-/Maximaldruck)
• Zusätzlicher Sicherheitstemperaturbegrenzer (STB)
Montage
Das Modul darf nur auf Steckplatz 1 montiert werden. Ein anderer
Steckplatz durch Verlängerung des Anschlusskabels ist nicht zulässig.
Das Modul darf bei Wärmeerzeugern mit Ansteuerung über den EMS-An-
schluss ( Bild 4, [4], Seite 10) nicht verwendet werden.
Anschluss der Sicherheitseinrichtungen und des Moduls FM-SI
Die Anschlüsse des Moduls FM-SI bilden mit den Anschlussklemmen
SI 17/18 auf dem Modul ZM eine entkoppelte Sicherheitskette.
Beim Anschluss von Sicherheitseinrichtungen am Modul FM-SI sind fol-
gende Grundsätze zu beachten:
▶ Nur potentialfreie Öffnerkontakte verwenden.
▶ Nicht belegte Ausgänge des Sicherheitsketten-Moduls müssen ge-
brückt werden.
▶ Keine Sicherheitskontakte parallel anschließen.
Die Anschlussklemmen SI 17/18 des Moduls ZM sind gegenüber dem
Brenner entkoppelt. Bei Anschluss des FM-SI fließt über die Sicherheits-
kette nur ein Strom von 5 mA.
SAFe-Wärmeerzeuger
Bei Anschluss eines Kessels mit Feuerungsautomaten SAFe ist der
Anschluss EMS ohne Funktion!
▶ Sicherheitseinrichtungen oder eine Neutralisationseinrichtung am
Modul FM-SI anschließen.
Bei Verwendung einer Neutralisationseinrichtung:
▶ Neutralisationseinrichtung an Eingang SI1 anschließen.
EMS-Wärmeerzeuger
Der Einsatz des FM-SI bei EMS-Wärmeerzeugern ist nicht
zulässig, wenn der Wärmeerzeuger über die EMS-Anschlussklemme
( Bild 4, [4], Seite 10) angeschlossen ist.
▶ Externe Sicherheitseinrichtungen direkt an der Regelung des
Wärmeerzeugers (Anschlussklemme SI 17, 18) anschließen.
▶ Sicherheitseinrichtungen, die den Wärmeerzeuger zum Abschalten
bringen, müssen an der Basisregelung des Wärmeerzeugers (EMS-
Regelung) angeschlossen werden.
Logamatic 5313 – 6720830025 (2021/07)
Wenn in der Einstellung EMS-Wärmeerzeuger ausgewählt wurde:
▶ Sicherheitskette (Anschlussklemme SI 17, 18) am NM582 öffnen.
▶ Keine Brücke einbauen.
Wenn am Netzmodul NM582 eine Sicherheitseinrichtung angeschlos-
sen, eine Brücke eingelegt oder ein Funktionsmodul FM-Sl eingesteckt
ist, erfolgt eine Störungsanzeige.
