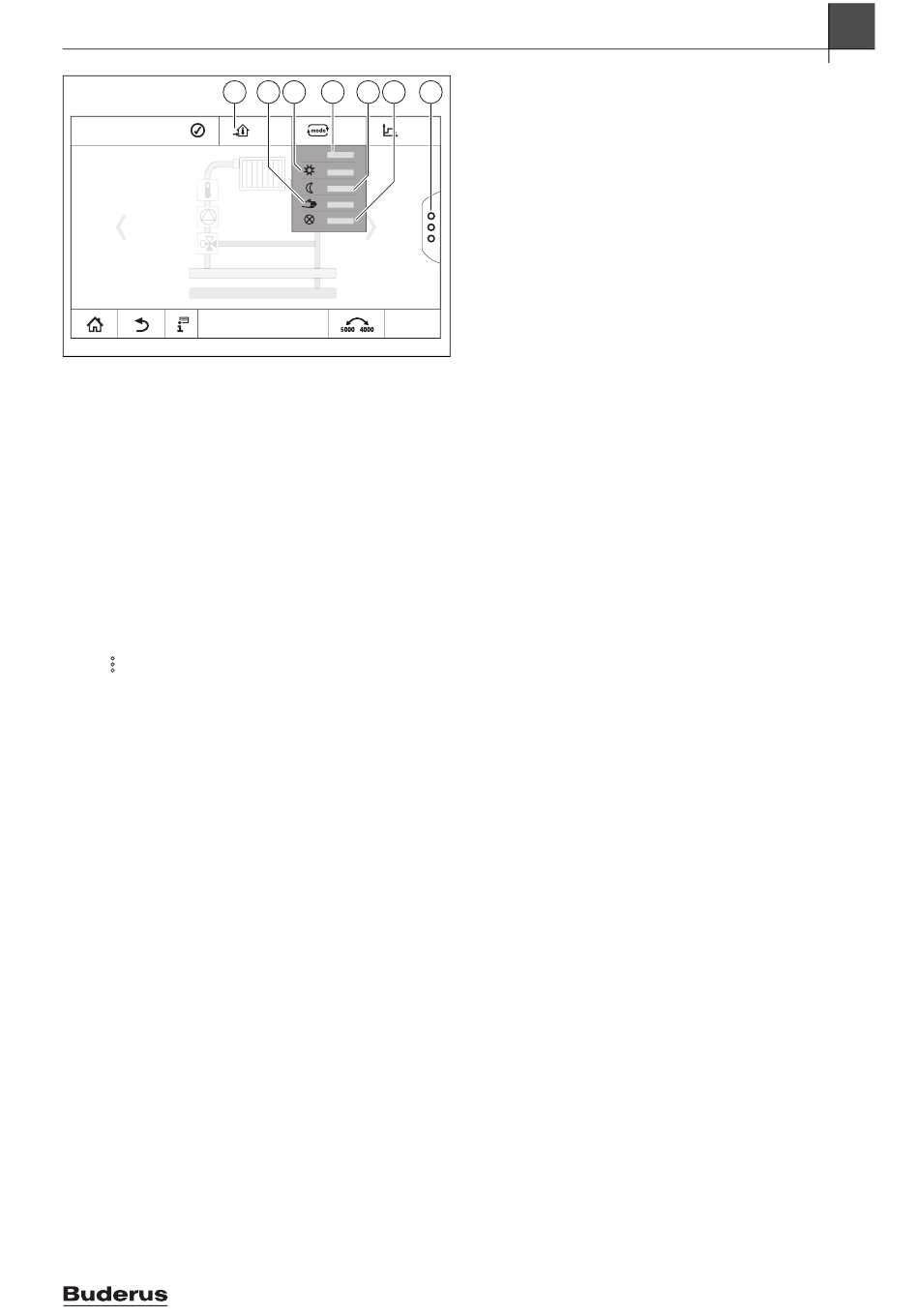

Bild 37 Betriebsarten
[1] Einstellen der Temperatur
[2] Manueller Betrieb
[3] Manuell Heizbetrieb
[4] Auto
[5] Manuell Absenkbetrieb
[6] Aus
[7] Erweiterte Funktionen
Urlaub
Die Parameter für die Urlaubsfunktion werden in den Servicemenüs vor-
definiert.
Hier werden die Werte eingestellt, die für den Betreiber relevant sind,
wenn er das Urlaubsprogramm aktiviert.
Um die Heizgrenze zu ändern:
▶ Heizkreis auswählen.
▶ Feld antippen.
Das Auswahlfeld öffnet sich
▶ Zahlenfeld antippen.
Ein Eingabefeld öffnet sich.
▶ Im Eingabefeld die gewünschte Temperatur eingeben und bestäti-
gen.
Die Änderung hat keinen Einfluss auf die anderen Parameter. Beim er-
neuten Anwählen der Funktion wird der Wert wieder angezeigt. Andere
Einstellungen beeinflussen diesen Wert nicht.

19.2.2 Absenkarten

Dadurch, dass für jeden Heizkreis und jede Betriebsart unterschiedliche
Parameter eingegeben werden können, sind auch die Absenkarten für je-
den Heizkreis separat einzugeben.
Die Einstellungen der Absenkarten sind von den Heizsystemen und von
den dort einstellbaren Parametern abhängig.
Die Umschaltung zwischen den Betriebsarten Automatik Heizbetrieb
(Tag) und Automatik Absenkbetrieb (Nacht) kann automatisch über
das Zeitprogramm oder manuell über einen externen Kontakt am Funkti-
onsmodul FM-MM erfolgen.
Für die bisher bekannten Absenkarten sind folgende Einstellungen vor-
zunehmen:
▶ Über den Weg Servicemenü > Heizkreis > Heizkurve die Betriebs-
art Automatik Absenkbetrieb (Nacht) auswählen.
▶ Einstellungen für die jeweilige Absenkung vornehmen.
Reduziert
Die Regelung ist auf einen geringeren Raumtemperatur-Sollwert (Ab-
senktemperatur) eingestellt und steuert ständig die Heizkreispumpe an.
Die Regelung arbeitet mit einer parallel nach unten verschobenen außen-
temperaturabhängigen Heizkurve.
Logamatic 5313 – 6720830025 (2021/07)
2 3 4 5 6 7
12:00
0010007851-003
Informationen zum Hauptmenü Heizkreisdaten
Einstellungen für die Parameter:
Abschaltbetrieb
Heizgrenze
Außentemperaturschwelle (Außenhalt)
Diese Betriebsart kombiniert den Abschaltbetrieb und den Automatik
Absenkbetrieb. Unterhalb einer einstellbaren Außentemperatur fährt
der Wärmeerzeuger im Automatik Absenkbetrieb und oberhalb der
eingestellten Außentemperatur im Abschaltbetrieb.
Einstellungen für die Parameter:
Abschaltbetrieb
Heizgrenze
Heizgrenze
Abschaltbetrieb (Abschalt.)
Im Absenkbetrieb wird der Heizkreis grundsätzlich abgeschaltet. Die
Heizkreispumpe ist bei dieser Betriebsart ganz abgeschaltet, der Frost-
schutz bleibt jedoch erhalten.
Einstellungen für die Parameter:
Abschaltbetrieb
Raumtemperaturschwelle (Raumhalt)
Die Heizungsanlage befindet sich im Abschaltbetrieb, solange die
Raumtemperatur einen eingestellten Mindestwert (Absenktemperatur)
nicht unterschreitet. Andernfalls wechselt die Regelung in den Automa-
tik Absenkbetrieb. Diese Funktion lässt sich nur aktivieren, wenn eine
Fernbedienung in einem Referenzraum angeschlossen wurde.
Einstellungen für die Parameter:
Raumeinfluss/Raumhalt und Maximal/Raumhalt
19
Nein
Nein
Nein
Ja
Einstellen auf die Temperatur, bei
der umgeschaltet werden soll,
z. B. 5 °C
Ja
