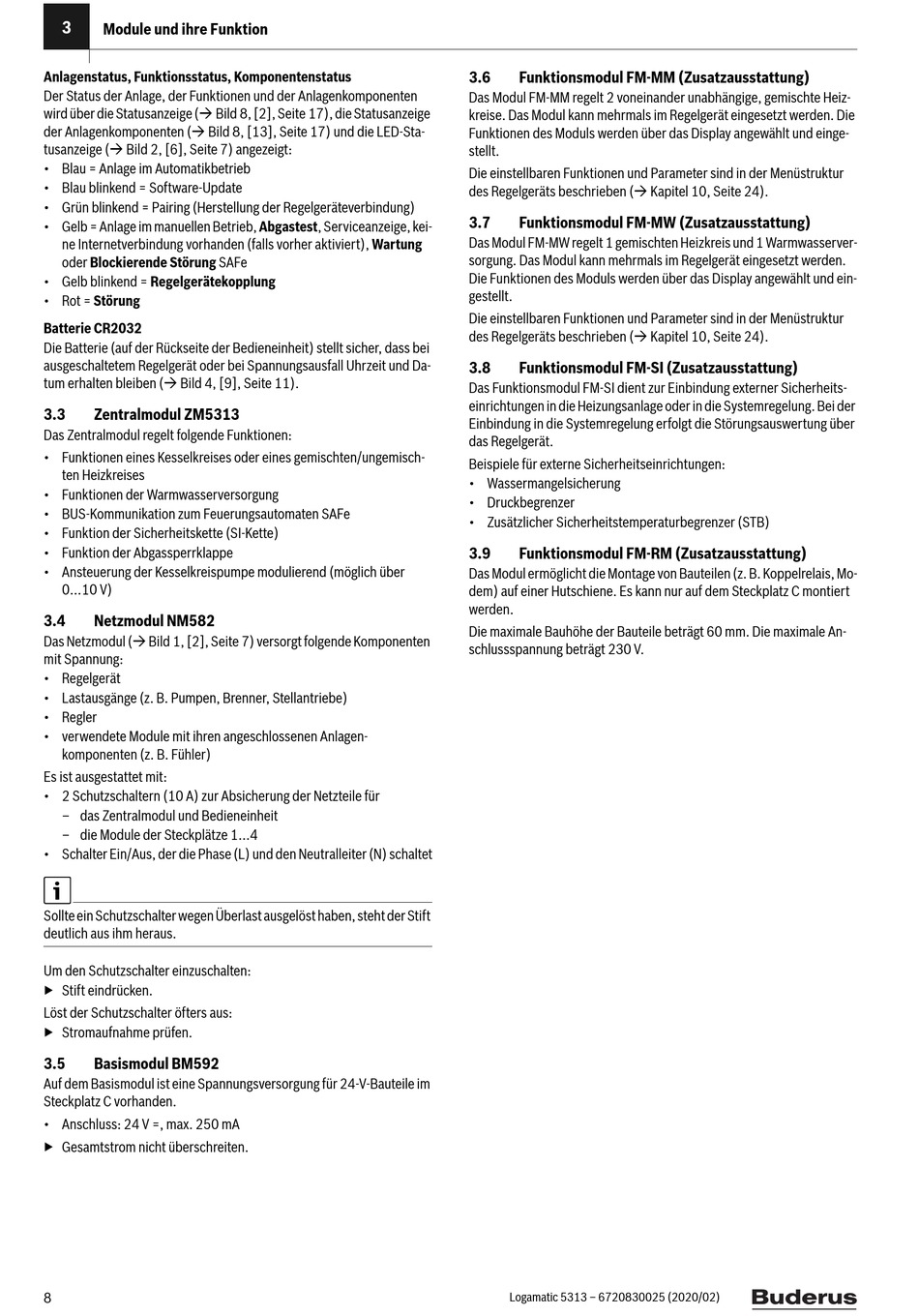

Module und ihre Funktion
Anlagenstatus, Funktionsstatus, Komponentenstatus
Der Status der Anlage, der Funktionen und der Anlagenkomponenten
wird über die Statusanzeige ( Bild 8, [2], Seite 17), die Statusanzeige
der Anlagenkomponenten ( Bild 8, [13], Seite 17) und die LED-Sta-
tusanzeige ( Bild 2, [6], Seite 7) angezeigt:
• Blau = Anlage im Automatikbetrieb
• Blau blinkend = Software-Update
• Grün blinkend = Pairing (Herstellung der Regelgeräteverbindung)
• Gelb = Anlage im manuellen Betrieb, Abgastest, Serviceanzeige, kei-
ne Internetverbindung vorhanden (falls vorher aktiviert), Wartung
oder Blockierende Störung SAFe
• Gelb blinkend = Regelgerätekopplung
• Rot = Störung
Batterie CR2032
Die Batterie (auf der Rückseite der Bedieneinheit) stellt sicher, dass bei
ausgeschaltetem Regelgerät oder bei Spannungsausfall Uhrzeit und Da-
tum erhalten bleiben ( Bild 4, [9], Seite 11).
3.3

Zentralmodul ZM5313

Das Zentralmodul regelt folgende Funktionen:
• Funktionen eines Kesselkreises oder eines gemischten/ungemisch-
ten Heizkreises
• Funktionen der Warmwasserversorgung
• BUS-Kommunikation zum Feuerungsautomaten SAFe
• Funktion der Sicherheitskette (SI-Kette)
• Funktion der Abgassperrklappe
• Ansteuerung der Kesselkreispumpe modulierend (möglich über
0...10 V)
3.4

Netzmodul NM582

Das Netzmodul ( Bild 1, [2], Seite 7) versorgt folgende Komponenten
mit Spannung:
• Regelgerät
• Lastausgänge (z. B. Pumpen, Brenner, Stellantriebe)
• Regler
• verwendete Module mit ihren angeschlossenen Anlagen-
komponenten (z. B. Fühler)
Es ist ausgestattet mit:
• 2 Schutzschaltern (10 A) zur Absicherung der Netzteile für
– das Zentralmodul und Bedieneinheit
– die Module der Steckplätze 1...4
• Schalter Ein/Aus, der die Phase (L) und den Neutralleiter (N) schaltet
Sollte ein Schutzschalter wegen Überlast ausgelöst haben, steht der Stift
deutlich aus ihm heraus.
Um den Schutzschalter einzuschalten:
▶ Stift eindrücken.
Löst der Schutzschalter öfters aus:
▶ Stromaufnahme prüfen.
3.5

Basismodul BM592

Auf dem Basismodul ist eine Spannungsversorgung für 24-V-Bauteile im
Steckplatz C vorhanden.
• Anschluss: 24 V =, max. 250 mA
▶ Gesamtstrom nicht überschreiten.
8
3.6

Funktionsmodul FM-MM (Zusatzausstattung)

Das Modul FM-MM regelt 2 voneinander unabhängige, gemischte Heiz-
kreise. Das Modul kann mehrmals im Regelgerät eingesetzt werden. Die
Funktionen des Moduls werden über das Display angewählt und einge-
stellt.
Die einstellbaren Funktionen und Parameter sind in der Menüstruktur
des Regelgeräts beschrieben ( Kapitel 10, Seite 24).
3.7

Funktionsmodul FM-MW (Zusatzausstattung)

Das Modul FM-MW regelt 1 gemischten Heizkreis und 1 Warmwasserver-
sorgung. Das Modul kann mehrmals im Regelgerät eingesetzt werden.
Die Funktionen des Moduls werden über das Display angewählt und ein-
gestellt.
Die einstellbaren Funktionen und Parameter sind in der Menüstruktur
des Regelgeräts beschrieben ( Kapitel 10, Seite 24).
3.8

Funktionsmodul FM-SI (Zusatzausstattung)

Das Funktionsmodul FM-SI dient zur Einbindung externer Sicherheits-
einrichtungen in die Heizungsanlage oder in die Systemregelung. Bei der
Einbindung in die Systemregelung erfolgt die Störungsauswertung über
das Regelgerät.
Beispiele für externe Sicherheitseinrichtungen:
• Wassermangelsicherung
• Druckbegrenzer
• Zusätzlicher Sicherheitstemperaturbegrenzer (STB)
3.9

Funktionsmodul FM-RM (Zusatzausstattung)

Das Modul ermöglicht die Montage von Bauteilen (z. B. Koppelrelais, Mo-
dem) auf einer Hutschiene. Es kann nur auf dem Steckplatz C montiert
werden.
Die maximale Bauhöhe der Bauteile beträgt 60 mm. Die maximale An-
schlussspannung beträgt 230 V.
