Temperatureinstellungen; Betriebsarten - Buderus Logamatic 5313 Serviceanleitung Für Die Fachkraft

19
Informationen zum Hauptmenü Heizkreisdaten
19.2

Temperatureinstellungen

19.2.1 Betriebsarten

Für die Betriebsarten ( Bild 36, [2], Seite 64) und die erweiterten
Funktionen ( Bild 35, [6], Seite 35) können jeweils eigene Tempera-
turen und Umschaltkriterien eingestellt werden. Die Einstellungen kön-
nen für jeden Heizkreis und jede Betriebsart separat vorgenommen
werden.
Folgende Einstellungen sind möglich:
• Automatik Heizbetrieb
• Automatik Absenkbetrieb
• Manuell Heizbetrieb ( Bild 35, [2])
• Manuell Absenkbetrieb ( Bild 35, [4])
• Urlaub ( Bild 35, [7])
A
2 3 4 7 3

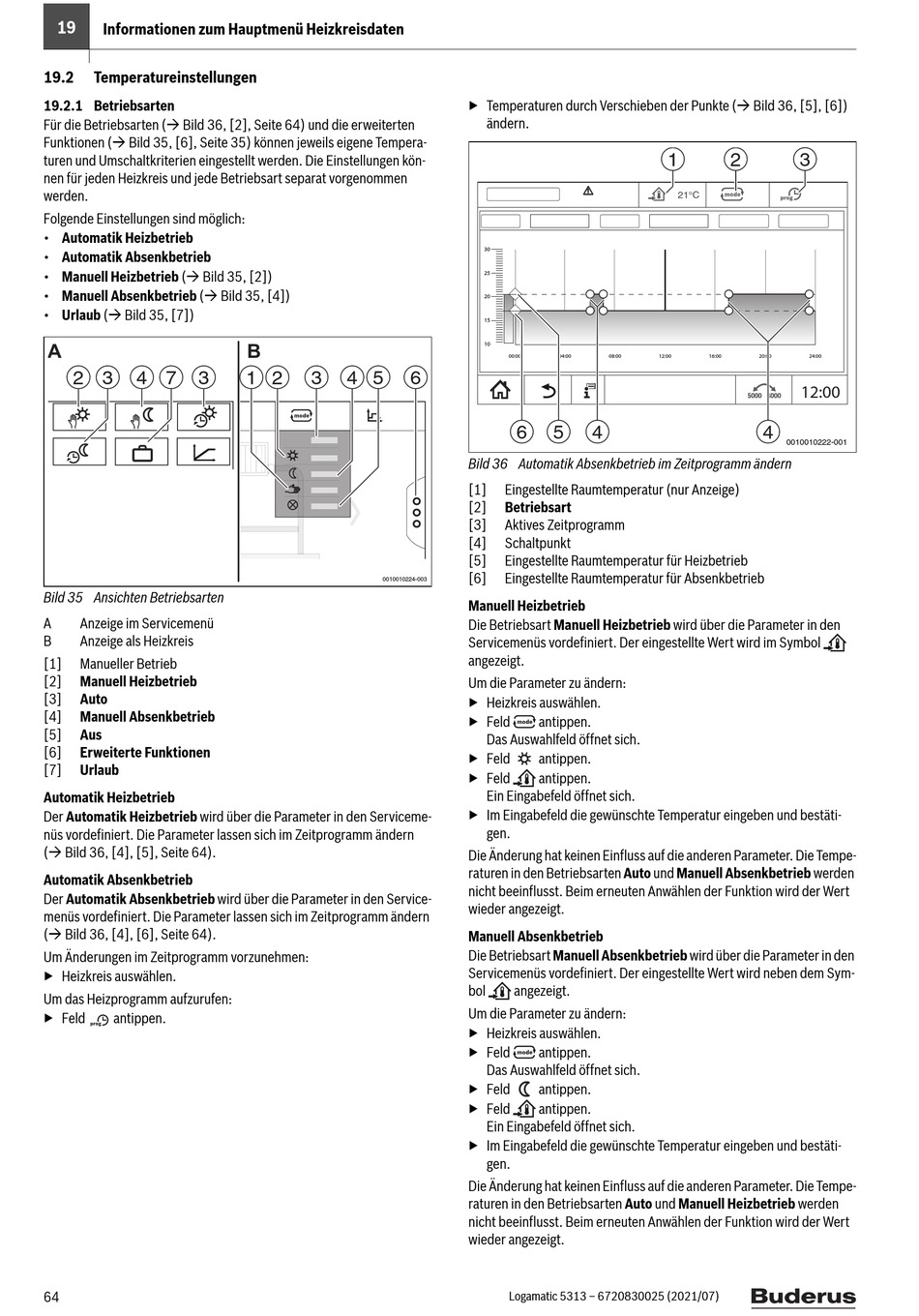

Bild 35 Ansichten Betriebsarten
A Anzeige im Servicemenü
B Anzeige als Heizkreis
[1] Manueller Betrieb
[2] Manuell Heizbetrieb
[3] Auto
[4] Manuell Absenkbetrieb
[5] Aus
[6] Erweiterte Funktionen
[7] Urlaub
Automatik Heizbetrieb
Der Automatik Heizbetrieb wird über die Parameter in den Serviceme-
nüs vordefiniert. Die Parameter lassen sich im Zeitprogramm ändern
( Bild 36, [4], [5], Seite 64).
Automatik Absenkbetrieb
Der Automatik Absenkbetrieb wird über die Parameter in den Service-
menüs vordefiniert. Die Parameter lassen sich im Zeitprogramm ändern
( Bild 36, [4], [6], Seite 64).
Um Änderungen im Zeitprogramm vorzunehmen:
▶ Heizkreis auswählen.
Um das Heizprogramm aufzurufen:
▶ Feld antippen.
64
B
1 2 3 4 5 6
0010010224-003
▶ Temperaturen durch Verschieben der Punkte ( Bild 36, [5], [6])
ändern.
30
25
20
15
10
00:00 04:00 08:00
6 5 4
Bild 36 Automatik Absenkbetrieb im Zeitprogramm ändern
[1] Eingestellte Raumtemperatur (nur Anzeige)
[2] Betriebsart
[3] Aktives Zeitprogramm
[4] Schaltpunkt
[5] Eingestellte Raumtemperatur für Heizbetrieb
[6] Eingestellte Raumtemperatur für Absenkbetrieb
Manuell Heizbetrieb
Die Betriebsart Manuell Heizbetrieb wird über die Parameter in den
Servicemenüs vordefiniert. Der eingestellte Wert wird im Symbol
angezeigt.
Um die Parameter zu ändern:
▶ Heizkreis auswählen.
▶ Feld antippen.
Das Auswahlfeld öffnet sich.
▶ Feld antippen.
▶ Feld antippen.
Ein Eingabefeld öffnet sich.
▶ Im Eingabefeld die gewünschte Temperatur eingeben und bestäti-
gen.
Die Änderung hat keinen Einfluss auf die anderen Parameter. Die Tempe-
raturen in den Betriebsarten Auto und Manuell Absenkbetrieb werden
nicht beeinflusst. Beim erneuten Anwählen der Funktion wird der Wert
wieder angezeigt.
Manuell Absenkbetrieb
Die Betriebsart Manuell Absenkbetrieb wird über die Parameter in den
Servicemenüs vordefiniert. Der eingestellte Wert wird neben dem Sym-
bol angezeigt.
Um die Parameter zu ändern:
▶ Heizkreis auswählen.
▶ Feld antippen.
Das Auswahlfeld öffnet sich.
▶ Feld antippen.
▶ Feld antippen.
Ein Eingabefeld öffnet sich.
▶ Im Eingabefeld die gewünschte Temperatur eingeben und bestäti-
gen.
Die Änderung hat keinen Einfluss auf die anderen Parameter. Die Tempe-
raturen in den Betriebsarten Auto und Manuell Heizbetrieb werden
nicht beeinflusst. Beim erneuten Anwählen der Funktion wird der Wert
wieder angezeigt.
Logamatic 5313 – 6720830025 (2021/07)
1 2 3
21°C
12:00 16:00 20:00 24:00
12:00
4
0010010222-001
