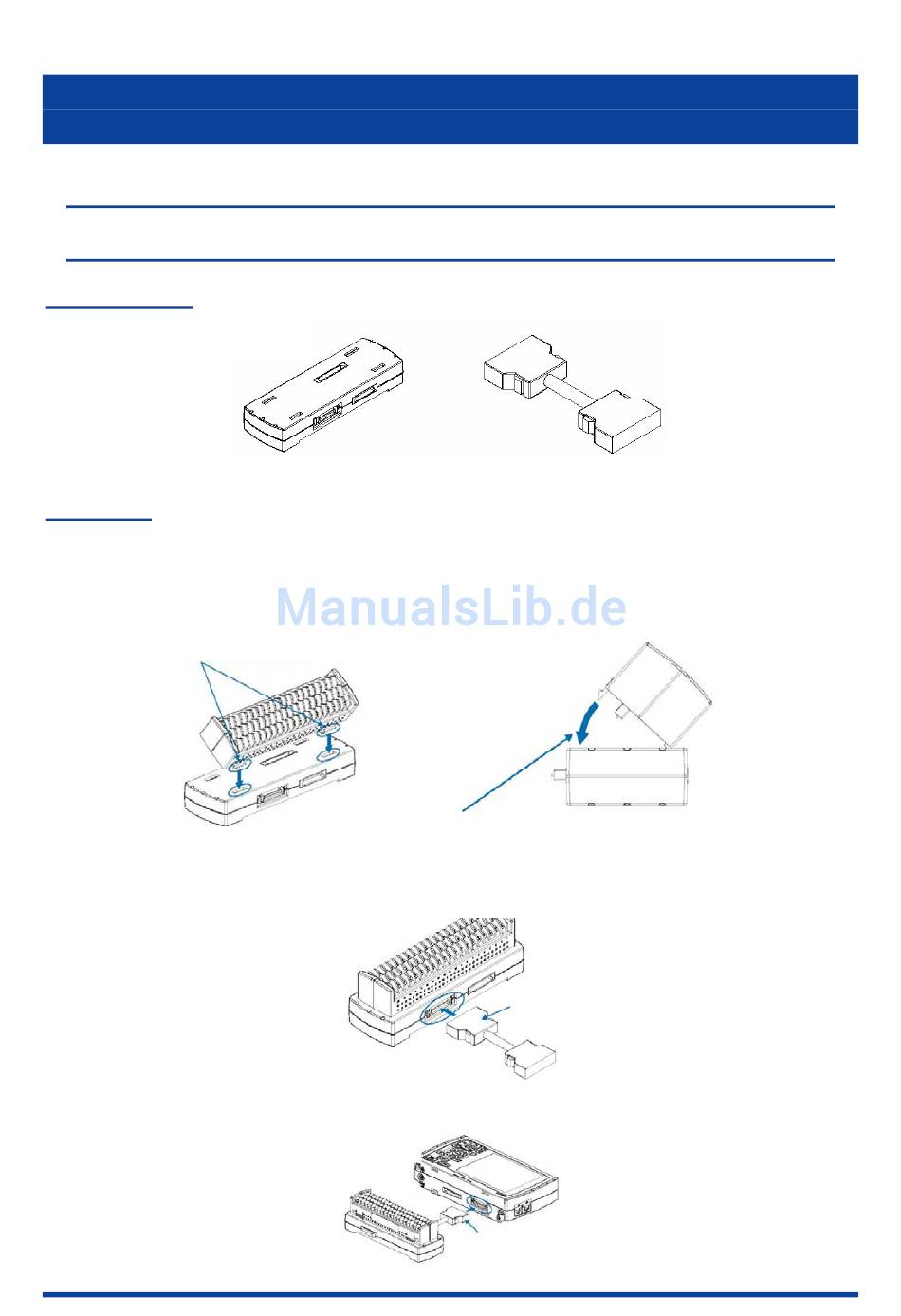

2.12 Installieren des Erweiterungsklemmenblock-
Basiskits (B-537)
Installieren Sie das Erweiterungsklemmenblock-Basiskit wie unten beschrieben.
A
A
C
C
H
H
T
T
U
U
N
N
G
G
Achten Sie darauf, dass der GL800 beim Installieren der Erweiterungsklemmenblöcke ausgeschaltet ist (OFF).
B-537 Kit-Inhalt
Erweiterungsklemmenblock-Basiskit: 1
Installieren
(1)
Entfernen Sie den am GL800 installierten Klemmenblock (siehe 2-11).
(2)
Führen Sie die Laschen des Klemmenblocks in die entsprechenden Öffnungen des Basiskits für
den Erweiterungsklemmenblock ein und drücken Sie den Block bis zum sicheren Einrasten der
Laschen im Basiskit hinein.
(1) Laschen des Klemmenblocks in die entsprechenden
Öffnungen am Erweiterungsklemmenblock-Basiskit einführen.
(3)
Schließen Sie das Erweiterungsklemmenblock-Kabel an das Erweiterungsklemmenblock-Basiskit
an.
* Stecken Sie den Kabelstecker fest in den Anschluss.
(4)
Schließen Sie das andere Ende des Erweiterungsklemmenblock-Kabels an den GL800 an.
* Stecken Sie den Kabelstecker fest in den Anschluss.
Erweiterungsklemmenblock-Kabel: 1
(2) Block bis zum sicheren Einrasten in Pfeilrichtung hineindrücken.
Erweiterungsklemmenblock-Kabel
Erweiterungsklemmenblock-Kabel
Prüfung und Vorbereitung
2-17
