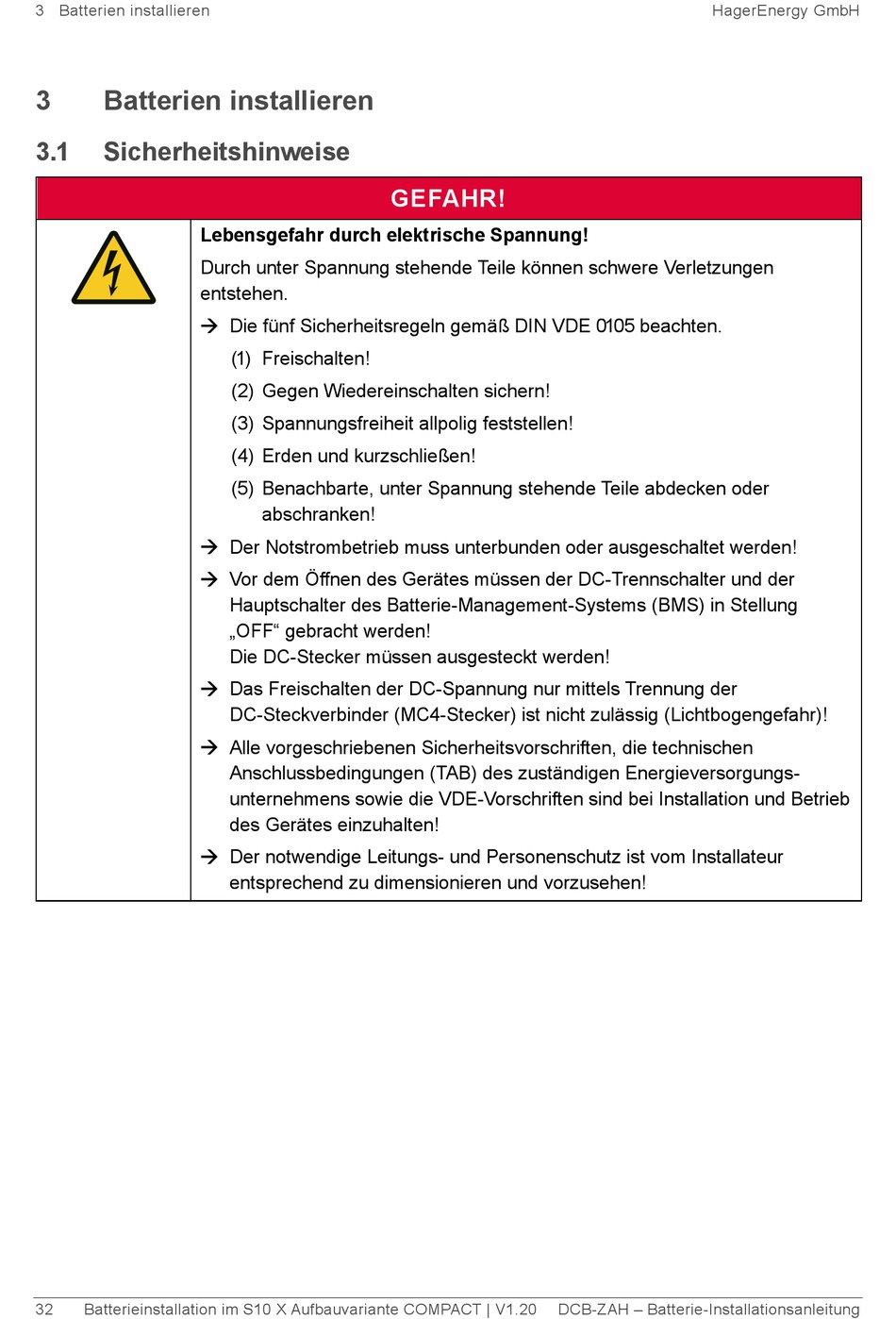

Batterien Installieren; Sicherheitshinweise - E3/DC S10 X COMPACT Installationsanleitung

3 Batterien installieren

3 Batterien installieren
3.1

Sicherheitshinweise

Lebensgefahr durch elektrische Spannung!
Durch unter Spannung stehende Teile können schwere Verletzungen
entstehen.
 Die fünf Sicherheitsregeln gemäß DIN VDE 0105 beachten.
 Der Notstrombetrieb muss unterbunden oder ausgeschaltet werden!
 Vor dem Öffnen des Gerätes müssen der DC-Trennschalter und der
 Das Freischalten der DC-Spannung nur mittels Trennung der
 Alle vorgeschriebenen Sicherheitsvorschriften, die technischen
 Der notwendige Leitungs- und Personenschutz ist vom Installateur
32 Batterieinstallation im S10 X Aufbauvariante COMPACT | V1.20
GEFAHR!
(1) Freischalten!
(2) Gegen Wiedereinschalten sichern!
(3) Spannungsfreiheit allpolig feststellen!
(4) Erden und kurzschließen!
(5) Benachbarte, unter Spannung stehende Teile abdecken oder
abschranken!
Hauptschalter des Batterie-Management-Systems (BMS) in Stellung
„OFF" gebracht werden!
Die DC-Stecker müssen ausgesteckt werden!
DC-Steckverbinder (MC4-Stecker) ist nicht zulässig (Lichtbogengefahr)!
Anschlussbedingungen (TAB) des zuständigen Energieversorgungs-
unternehmens sowie die VDE-Vorschriften sind bei Installation und Betrieb
des Gerätes einzuhalten!
entsprechend zu dimensionieren und vorzusehen!
HagerEnergy GmbH
DCB-ZAH – Batterie-Installationsanleitung
