3 Batterieinstallation
3.4 Kommunikationskabel „BAT-JB-COM" zwischen BMS und
Batterien anschließen
Die Kommunikationskabel ermöglichen die Kommunikation zwischen den einzelnen Batterien. Das
erste Kommunikationskabel ermöglicht die Kommunikation zwischen den Batterien und dem BMS.
Vorgehensweise:
1
Den 6-poligen Stecker des ersten Kommunikationskabels [5] in das BMS stecken.
2
Den 8-poligen Stecker des ersten Kommunikationskabels in die Buchse COMM1 der
Batterie [A] stecken.
3
In jede weitere Batterie ein weiteres Kommunikationskabel in die Buchse COMM2 der Batterie
und COMM 1 der nächsten Batterie stecken.
Hinweis:
Die COMM2-Buchse der Batterie [D] wird nicht verwendet.

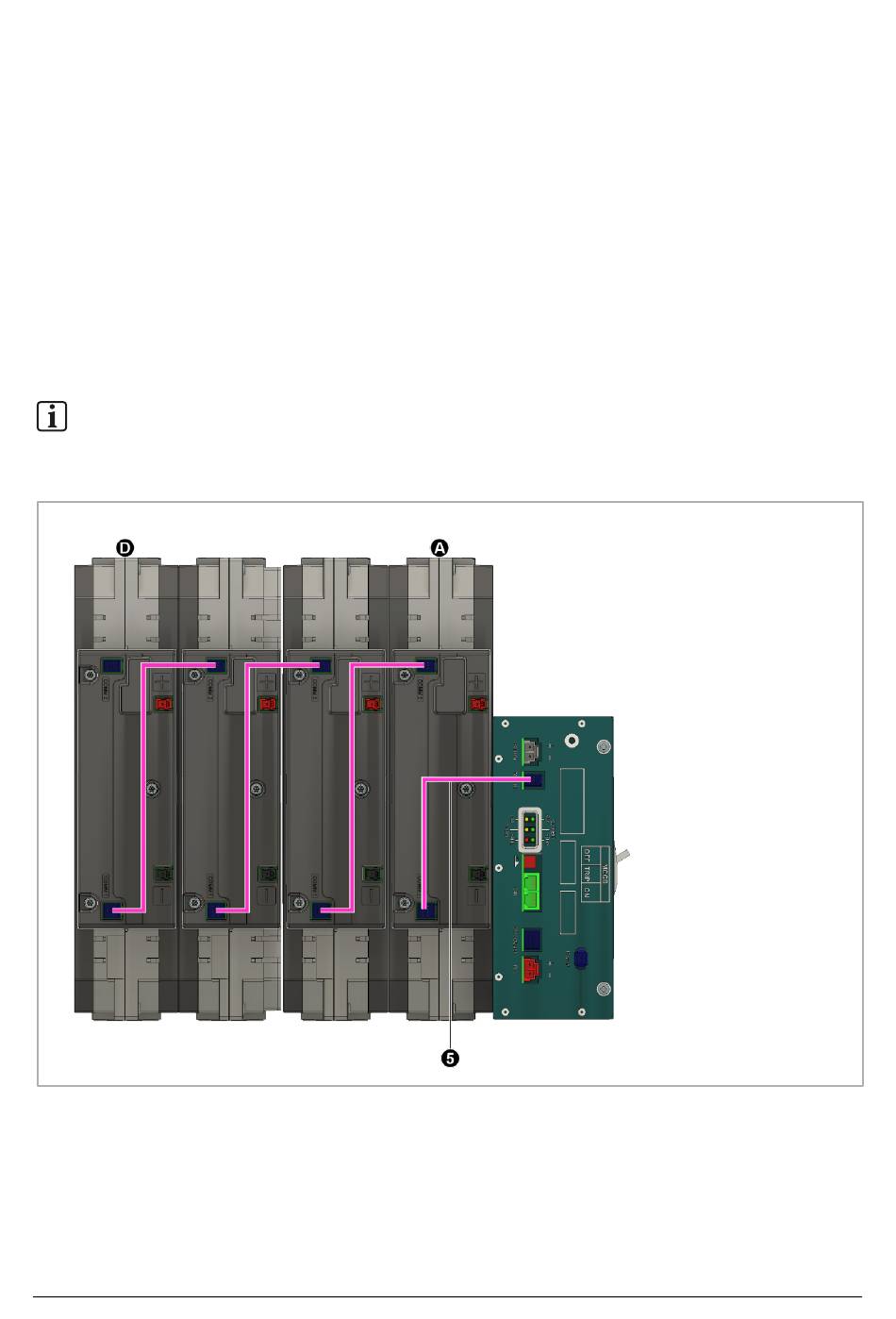

Abb. 19: Kommunikationskabel BE-K1275 anschließen
