3.3 Batterieanschlussleitung zwischen BMS und Batteriemodul
anschließen
Die Batterieanschlussleitung (BE-K1319) verbindet das BMS mit dem COM-In-Anschluss der
ersten Batterie.
Vorgehensweise:
1
Den Stecker mit der Bezeichnung HVB_COM_MODULE der Batterieanschlussleitung [2] in die
Buchse MODULE des BMS stecken.
2
Den Stecker mit der Bezeichnung BAT_COM_IN der Batterieanschlussleitung [2] in die Buchse
COM IN des linken Batteriemoduls stecken.

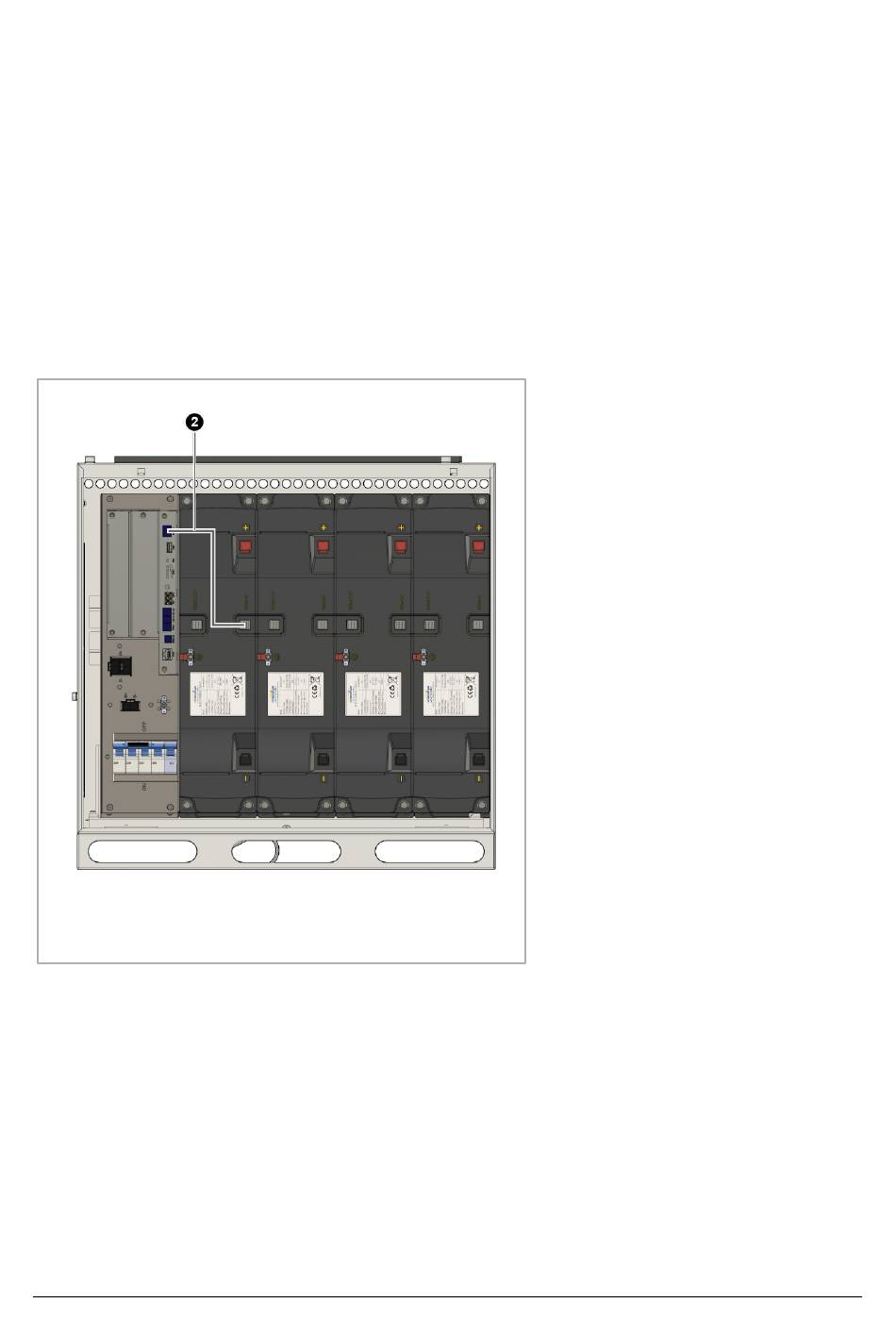

Abb. 23: Batterieanschlussleitung anschließen
