3 Batterien installieren
3.6 Batterieanschlussleitung zwischen BMS und Hauskraftwerk
anschließen
Die Batterieanschlussleitung (BE-K1322)verbindet das Hauskraftwerk mit dem BMS und stellt eine
12 V-Versorgungsspannung bereit. Die Batterieanschlussleitung dient zum „Aufwecken" der
Batterien.
Vorgehensweise:
1
Der Stecker mit der Bezeichnung SYSTEM_SPLY der Batterieanschlussleitung [5] in die
Buchse SPLY des Hauskraftwerks stecken.
2
Den Stecker mit der Bezeichnung HVB_WAKE UP der Batterieanschlussleitung [5] in die
Buchse Wake-up des BMS stecken.

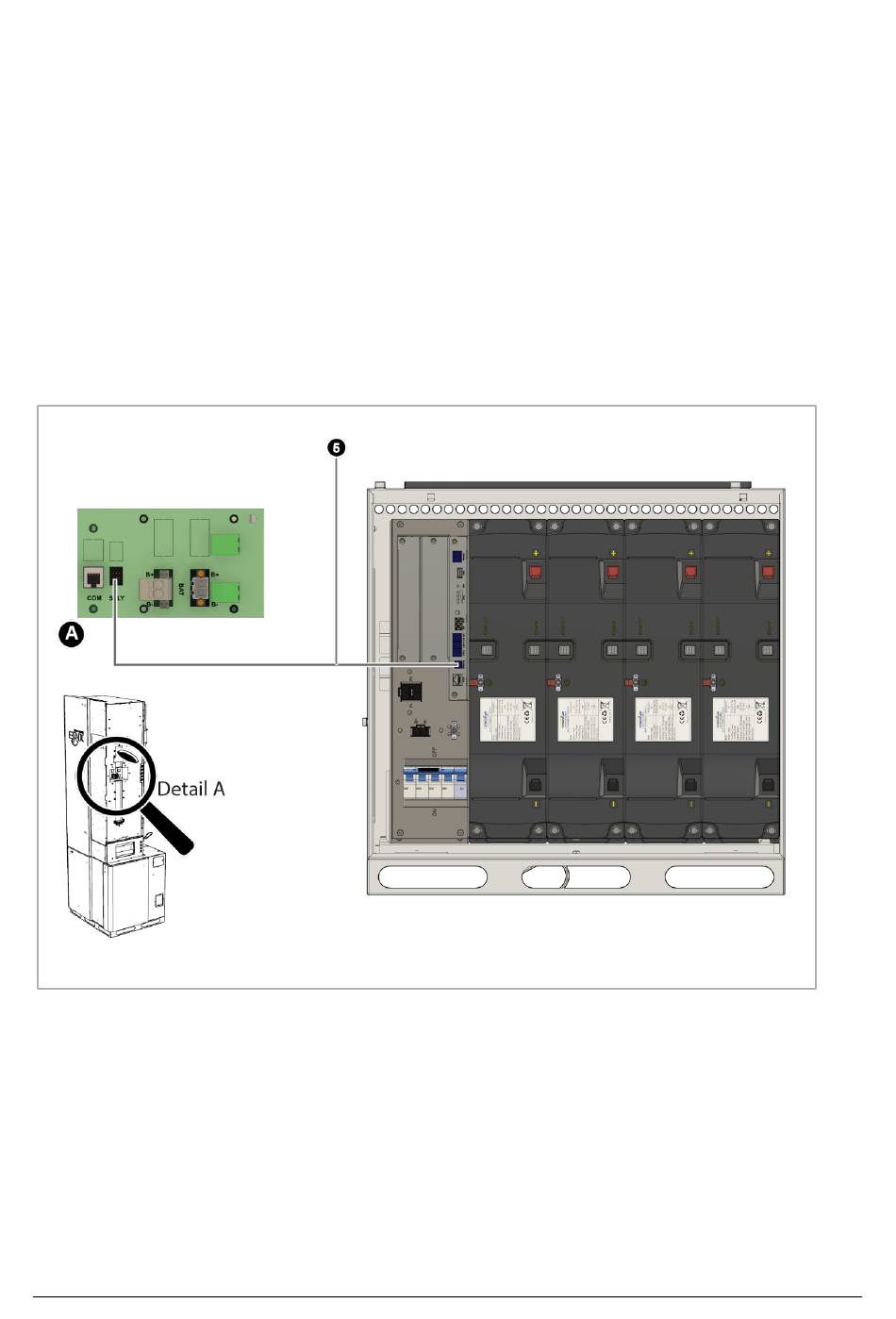

Abb. 26: Batterieanschlussleitung anschließen
