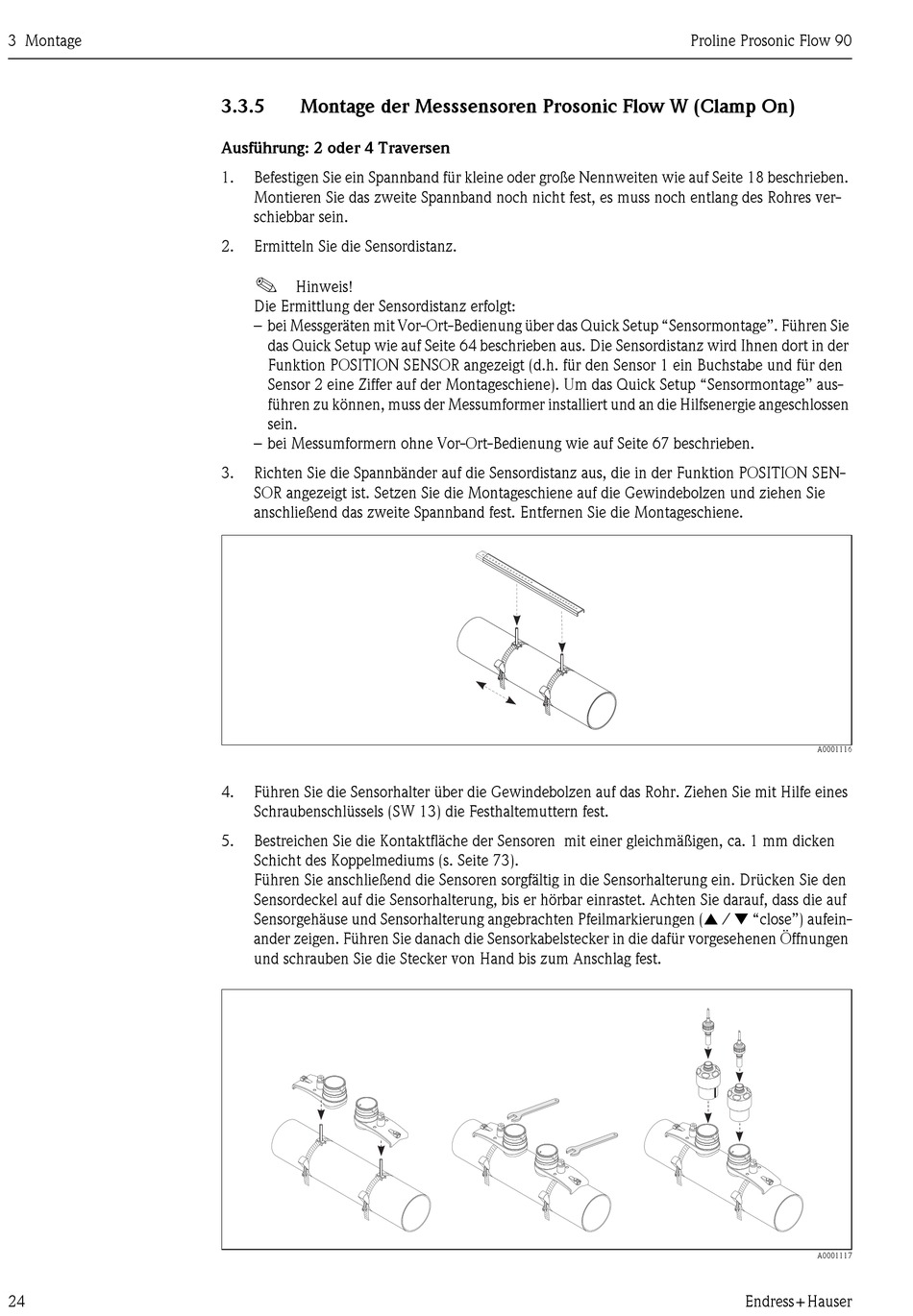

Montage der Messsensoren Prosonic Flow W (Clamp On)

Ausführung: 2 oder 4 Traversen
1. Befestigen Sie ein Spannband für kleine oder große Nennweiten wie auf Seite 18 beschrieben.
Montieren Sie das zweite Spannband noch nicht fest, es muss noch entlang des Rohres ver-
schiebbar sein.
2. Ermitteln Sie die Sensordistanz.
!
Hinweis!
Die Ermittlung der Sensordistanz erfolgt:
– bei Messgeräten mit Vor-Ort-Bedienung über das Quick Setup "Sensormontage". Führen Sie
das Quick Setup wie auf Seite 64 beschrieben aus. Die Sensordistanz wird Ihnen dort in der
Funktion POSITION SENSOR angezeigt (d.h. für den Sensor 1 ein Buchstabe und für den
Sensor 2 eine Ziffer auf der Montageschiene). Um das Quick Setup "Sensormontage" aus-
führen zu können, muss der Messumformer installiert und an die Hilfsenergie angeschlossen
sein.
– bei Messumformern ohne Vor-Ort-Bedienung wie auf Seite 67 beschrieben.
3. Richten Sie die Spannbänder auf die Sensordistanz aus, die in der Funktion POSITION SEN-
SOR angezeigt ist. Setzen Sie die Montageschiene auf die Gewindebolzen und ziehen Sie
anschließend das zweite Spannband fest. Entfernen Sie die Montageschiene.
4. Führen Sie die Sensorhalter über die Gewindebolzen auf das Rohr. Ziehen Sie mit Hilfe eines
Schraubenschlüssels (SW 13) die Festhaltemuttern fest.
5. Bestreichen Sie die Kontaktfläche der Sensoren mit einer gleichmäßigen, ca. 1 mm dicken
Schicht des Koppelmediums (s. Seite 73).
Führen Sie anschließend die Sensoren sorgfältig in die Sensorhalterung ein. Drücken Sie den
Sensordeckel auf die Sensorhalterung, bis er hörbar einrastet. Achten Sie darauf, dass die auf
Sensorgehäuse und Sensorhalterung angebrachten Pfeilmarkierungen (▲ / ▼ "close") aufein-
ander zeigen. Führen Sie danach die Sensorkabelstecker in die dafür vorgesehenen Öffnungen
und schrauben Sie die Stecker von Hand bis zum Anschlag fest.
