3 Montage
24
3.3.5

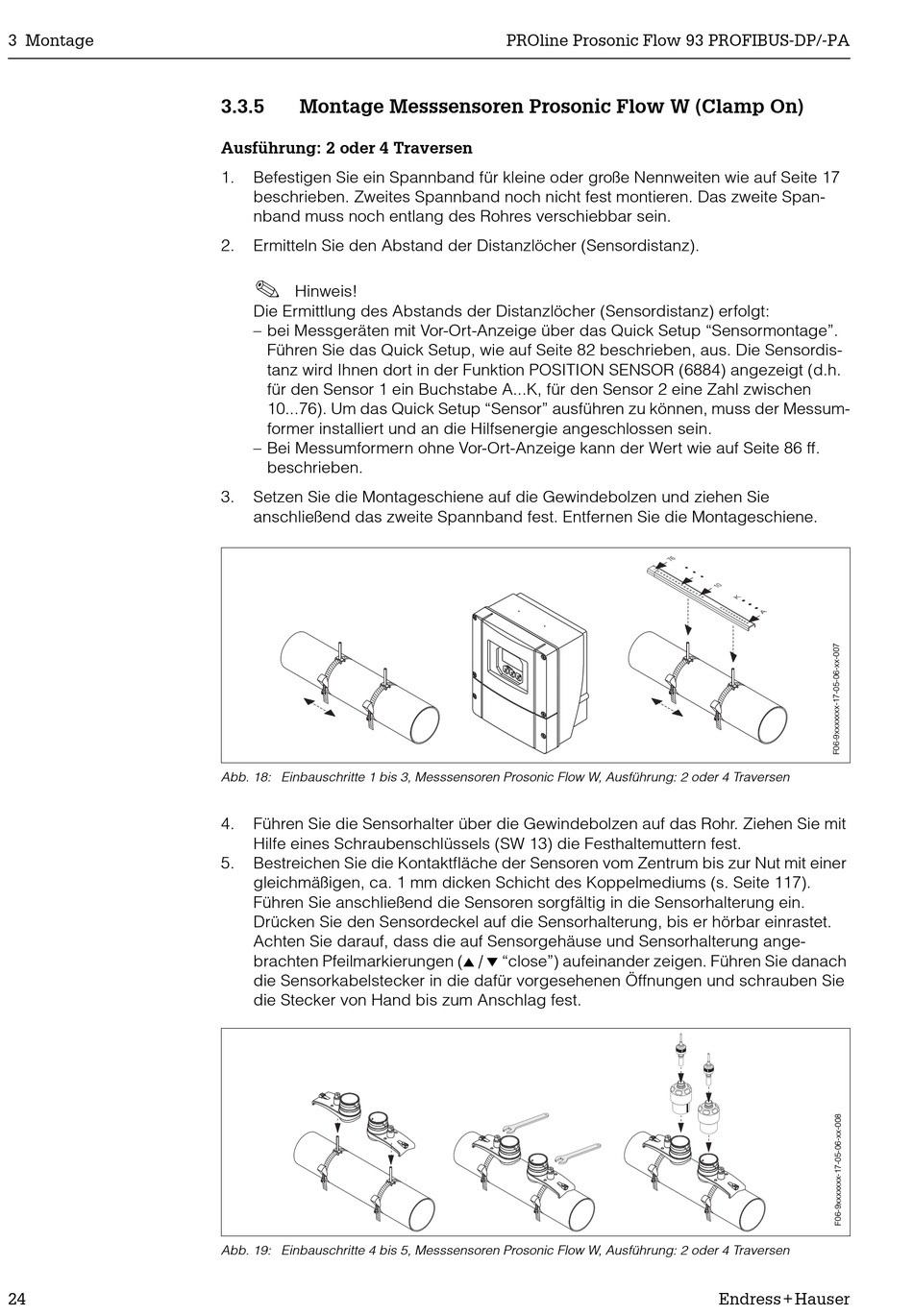

Montage Messsensoren Prosonic Flow W (Clamp On)

Ausführung: 2 oder 4 Traversen
1.
Befestigen Sie ein Spannband für kleine oder große Nennweiten wie auf Seite 17
beschrieben. Zweites Spannband noch nicht fest montieren. Das zweite Span-
nband muss noch entlang des Rohres verschiebbar sein.
2.
Ermitteln Sie den Abstand der Distanzlöcher (Sensordistanz).
!
Hinweis!
Die Ermittlung des Abstands der Distanzlöcher (Sensordistanz) erfolgt:
– bei Messgeräten mit Vor-Ort-Anzeige über das Quick Setup "Sensormontage".
Führen Sie das Quick Setup, wie auf Seite 82 beschrieben, aus. Die Sensordis-
tanz wird Ihnen dort in der Funktion POSITION SENSOR (6884) angezeigt (d.h.
für den Sensor 1 ein Buchstabe A...K, für den Sensor 2 eine Zahl zwischen
10...76). Um das Quick Setup "Sensor" ausführen zu können, muss der Messum-
former installiert und an die Hilfsenergie angeschlossen sein.
– Bei Messumformern ohne Vor-Ort-Anzeige kann der Wert wie auf Seite 86 ff.
beschrieben.
3.
Setzen Sie die Montageschiene auf die Gewindebolzen und ziehen Sie
anschließend das zweite Spannband fest. Entfernen Sie die Montageschiene.
Abb. 18: Einbauschritte 1 bis 3, Messsensoren Prosonic Flow W, Ausführung: 2 oder 4 Traversen
4.
Führen Sie die Sensorhalter über die Gewindebolzen auf das Rohr. Ziehen Sie mit
Hilfe eines Schraubenschlüssels (SW 13) die Festhaltemuttern fest.
5.
Bestreichen Sie die Kontaktfläche der Sensoren vom Zentrum bis zur Nut mit einer
gleichmäßigen, ca. 1 mm dicken Schicht des Koppelmediums (s. Seite 117).
Führen Sie anschließend die Sensoren sorgfältig in die Sensorhalterung ein.
Drücken Sie den Sensordeckel auf die Sensorhalterung, bis er hörbar einrastet.
Achten Sie darauf, dass die auf Sensorgehäuse und Sensorhalterung ange-
brachten Pfeilmarkierungen (
die Sensorkabelstecker in die dafür vorgesehenen Öffnungen und schrauben Sie
die Stecker von Hand bis zum Anschlag fest.
Abb. 19: Einbauschritte 4 bis 5, Messsensoren Prosonic Flow W, Ausführung: 2 oder 4 Traversen
PROline Prosonic Flow 93 PROFIBUS-DP/-PA
/
"close") aufeinander zeigen. Führen Sie danach
Endress+Hauser
