3 Montage
22
3.3.4

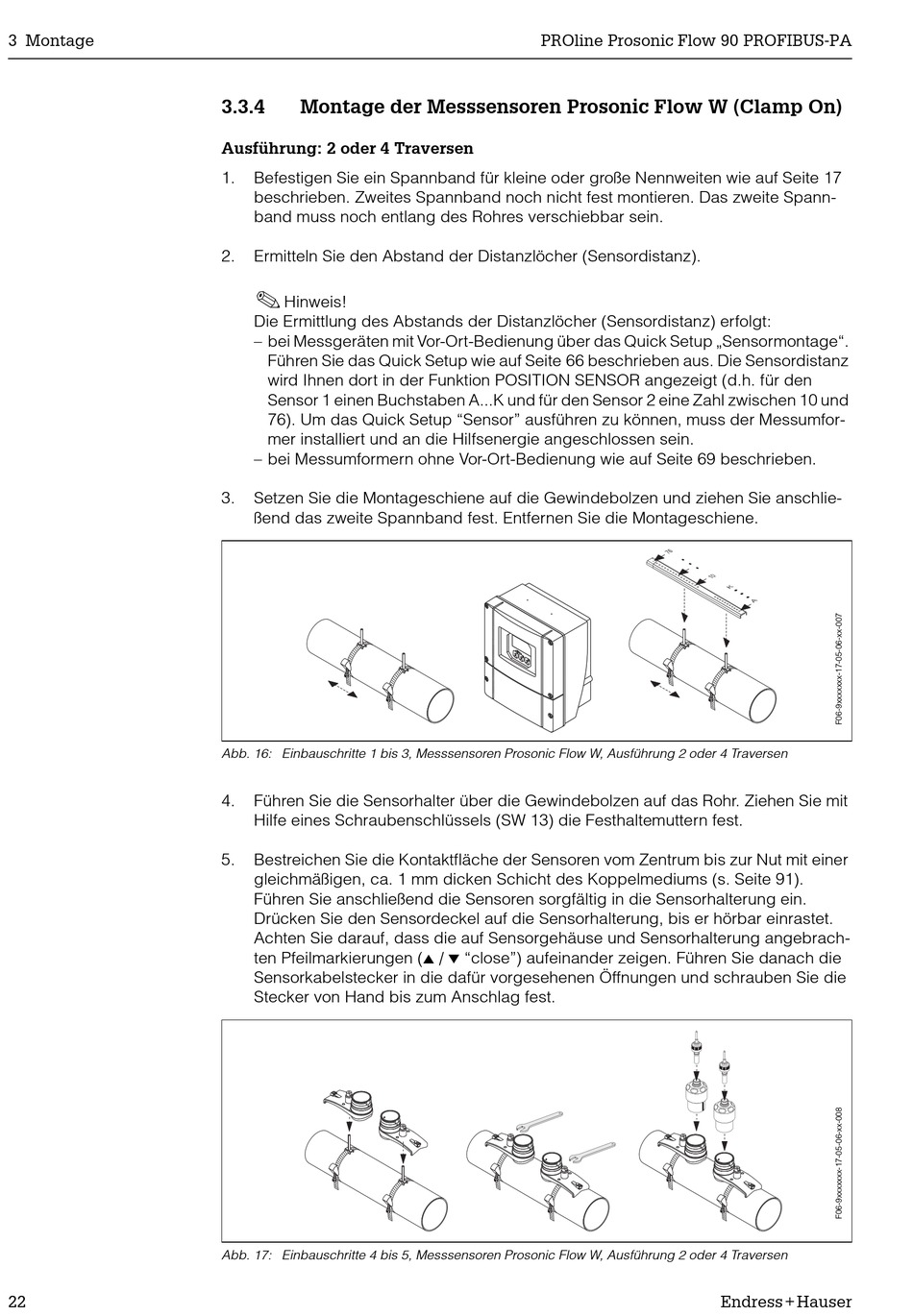

Montage der Messsensoren Prosonic Flow W (Clamp On)

Ausführung: 2 oder 4 Traversen
1.
Befestigen Sie ein Spannband für kleine oder große Nennweiten wie auf Seite 17
beschrieben. Zweites Spannband noch nicht fest montieren. Das zweite Spann-
band muss noch entlang des Rohres verschiebbar sein.
2.
Ermitteln Sie den Abstand der Distanzlöcher (Sensordistanz).
!
Hinweis!
Die Ermittlung des Abstands der Distanzlöcher (Sensordistanz) erfolgt:
– bei Messgeräten mit Vor-Ort-Bedienung über das Quick Setup „Sensormontage".
Führen Sie das Quick Setup wie auf Seite 66 beschrieben aus. Die Sensordistanz
wird Ihnen dort in der Funktion POSITION SENSOR angezeigt (d.h. für den
Sensor 1 einen Buchstaben A...K und für den Sensor 2 eine Zahl zwischen 10 und
76). Um das Quick Setup "Sensor" ausführen zu können, muss der Messumfor-
mer installiert und an die Hilfsenergie angeschlossen sein.
– bei Messumformern ohne Vor-Ort-Bedienung wie auf Seite 69 beschrieben.
3.
Setzen Sie die Montageschiene auf die Gewindebolzen und ziehen Sie anschlie-
ßend das zweite Spannband fest. Entfernen Sie die Montageschiene.
Abb. 16: Einbauschritte 1 bis 3, Messsensoren Prosonic Flow W, Ausführung 2 oder 4 Traversen
4.
Führen Sie die Sensorhalter über die Gewindebolzen auf das Rohr. Ziehen Sie mit
Hilfe eines Schraubenschlüssels (SW 13) die Festhaltemuttern fest.
5.
Bestreichen Sie die Kontaktfläche der Sensoren vom Zentrum bis zur Nut mit einer
gleichmäßigen, ca. 1 mm dicken Schicht des Koppelmediums (s. Seite 91).
Führen Sie anschließend die Sensoren sorgfältig in die Sensorhalterung ein.
Drücken Sie den Sensordeckel auf die Sensorhalterung, bis er hörbar einrastet.
Achten Sie darauf, dass die auf Sensorgehäuse und Sensorhalterung angebrach-
ten Pfeilmarkierungen (
Sensorkabelstecker in die dafür vorgesehenen Öffnungen und schrauben Sie die
Stecker von Hand bis zum Anschlag fest.
Abb. 17: Einbauschritte 4 bis 5, Messsensoren Prosonic Flow W, Ausführung 2 oder 4 Traversen
PROline Prosonic Flow 90 PROFIBUS-PA
L
M
/
"close") aufeinander zeigen. Führen Sie danach die
