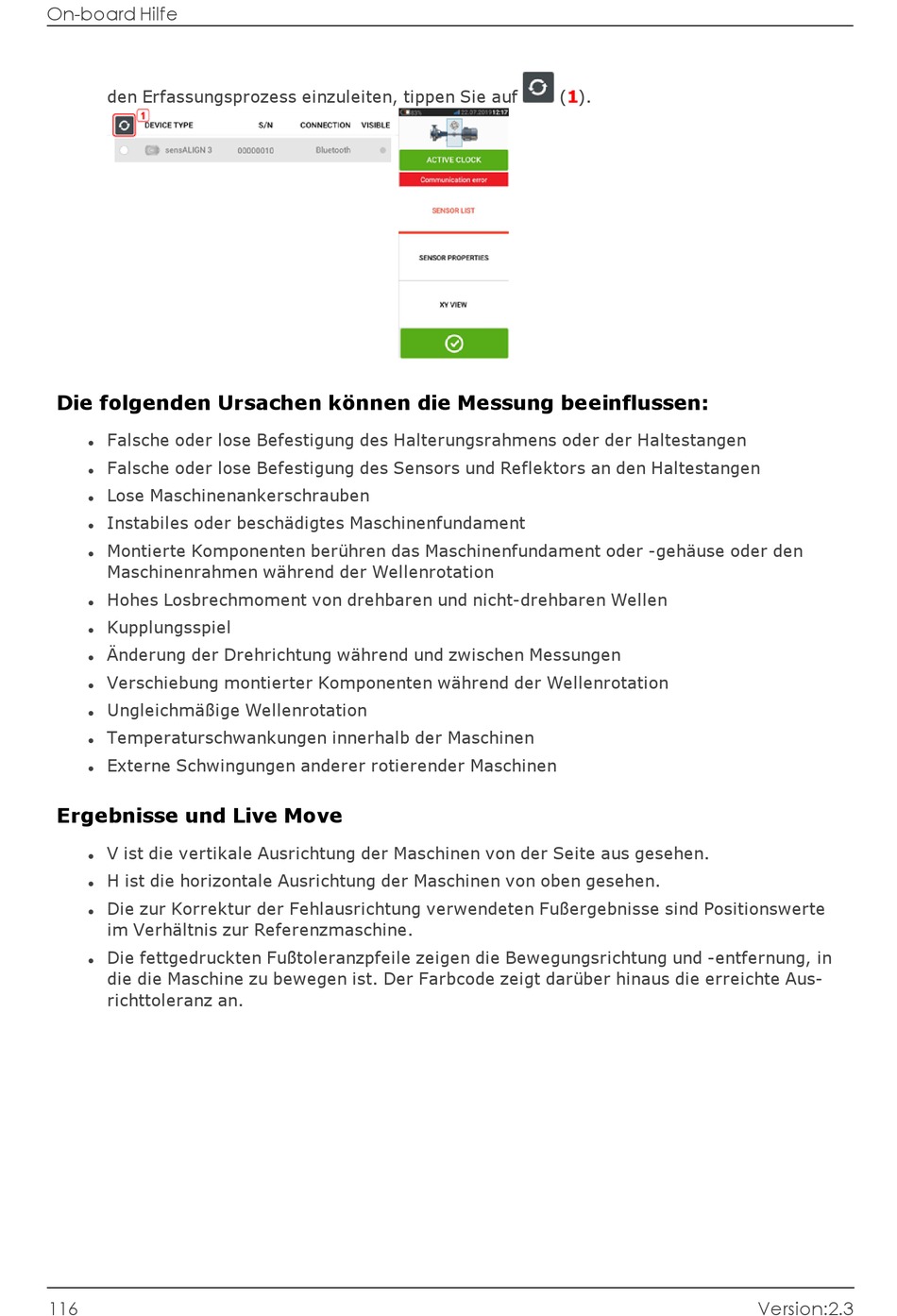

On-board Hilfe
den Erfassungsprozess einzuleiten, tippen Sie auf
Die folgenden Ursachen können die Messung beeinflussen:
Falsche oder lose Befestigung des Halterungsrahmens oder der Haltestangen
l
Falsche oder lose Befestigung des Sensors und Reflektors an den Haltestangen
l
Lose Maschinenankerschrauben
l
Instabiles oder beschädigtes Maschinenfundament
l
Montierte Komponenten berühren das Maschinenfundament oder -gehäuse oder den
l
Maschinenrahmen während der Wellenrotation
Hohes Losbrechmoment von drehbaren und nicht-drehbaren Wellen
l
Kupplungsspiel
l
Änderung der Drehrichtung während und zwischen Messungen
l
Verschiebung montierter Komponenten während der Wellenrotation
l
Ungleichmäßige Wellenrotation
l
Temperaturschwankungen innerhalb der Maschinen
l
Externe Schwingungen anderer rotierender Maschinen
l

Ergebnisse und Live Move

V ist die vertikale Ausrichtung der Maschinen von der Seite aus gesehen.
l
H ist die horizontale Ausrichtung der Maschinen von oben gesehen.
l
Die zur Korrektur der Fehlausrichtung verwendeten Fußergebnisse sind Positionswerte
l
im Verhältnis zur Referenzmaschine.
Die fettgedruckten Fußtoleranzpfeile zeigen die Bewegungsrichtung und -entfernung, in
l
die die Maschine zu bewegen ist. Der Farbcode zeigt darüber hinaus die erreichte Aus-
richttoleranz an.
116
(1).
