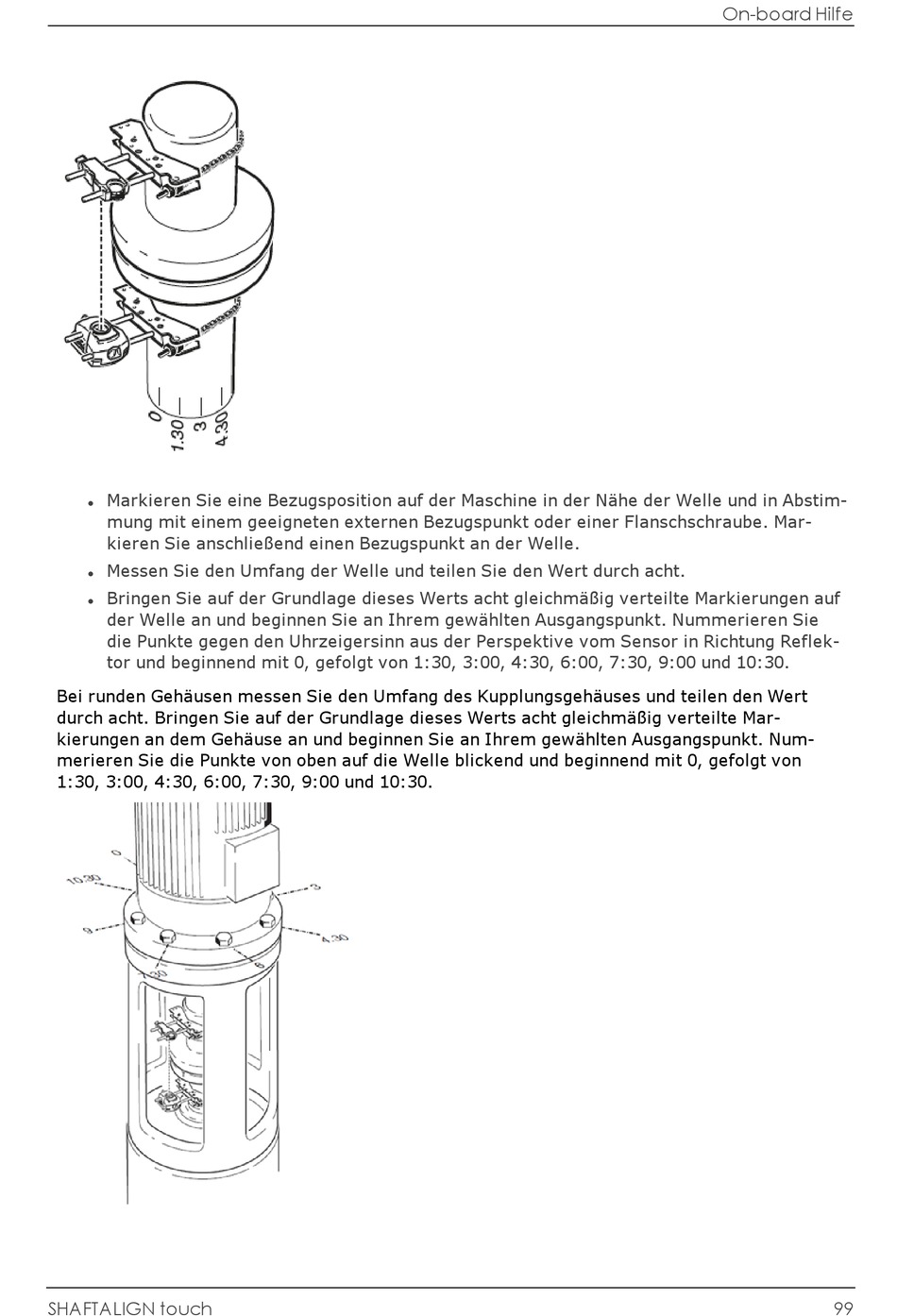

Markieren Sie eine Bezugsposition auf der Maschine in der Nähe der Welle und in Abstim-
l
mung mit einem geeigneten externen Bezugspunkt oder einer Flanschschraube. Mar-
kieren Sie anschließend einen Bezugspunkt an der Welle.
Messen Sie den Umfang der Welle und teilen Sie den Wert durch acht.
l
Bringen Sie auf der Grundlage dieses Werts acht gleichmäßig verteilte Markierungen auf
l
der Welle an und beginnen Sie an Ihrem gewählten Ausgangspunkt. Nummerieren Sie
die Punkte gegen den Uhrzeigersinn aus der Perspektive vom Sensor in Richtung Reflek-
tor und beginnend mit 0, gefolgt von 1:30, 3:00, 4:30, 6:00, 7:30, 9:00 und 10:30.
Bei runden Gehäusen messen Sie den Umfang des Kupplungsgehäuses und teilen den Wert
durch acht. Bringen Sie auf der Grundlage dieses Werts acht gleichmäßig verteilte Mar-
kierungen an dem Gehäuse an und beginnen Sie an Ihrem gewählten Ausgangspunkt. Num-
merieren Sie die Punkte von oben auf die Welle blickend und beginnend mit 0, gefolgt von
1:30, 3:00, 4:30, 6:00, 7:30, 9:00 und 10:30.
