Toleranzen
Die Ausrichtqualität wird durch den Vergleich mit Toleranzwerten und abhängig von den ein-
gegebenen Maschinendimensionen und der Aggregate-Drehzahl ausgewertet.
Die Toleranzbereiche sind in Tabellen zusammengestellt und richten sich nach Kupplungstyp,
Kupplungsdurchmesser (für den Klaffungswert) und Drehzahl. Ist der Kupplungstyp eine Zwi-
schenwelle, errechnen sich die Werte der Toleranztabelle aus der Länge der Zwischenwelle
und der Drehzahl.
Toleranzen stehen im Abmessungsbildschirm zur Verfügung.

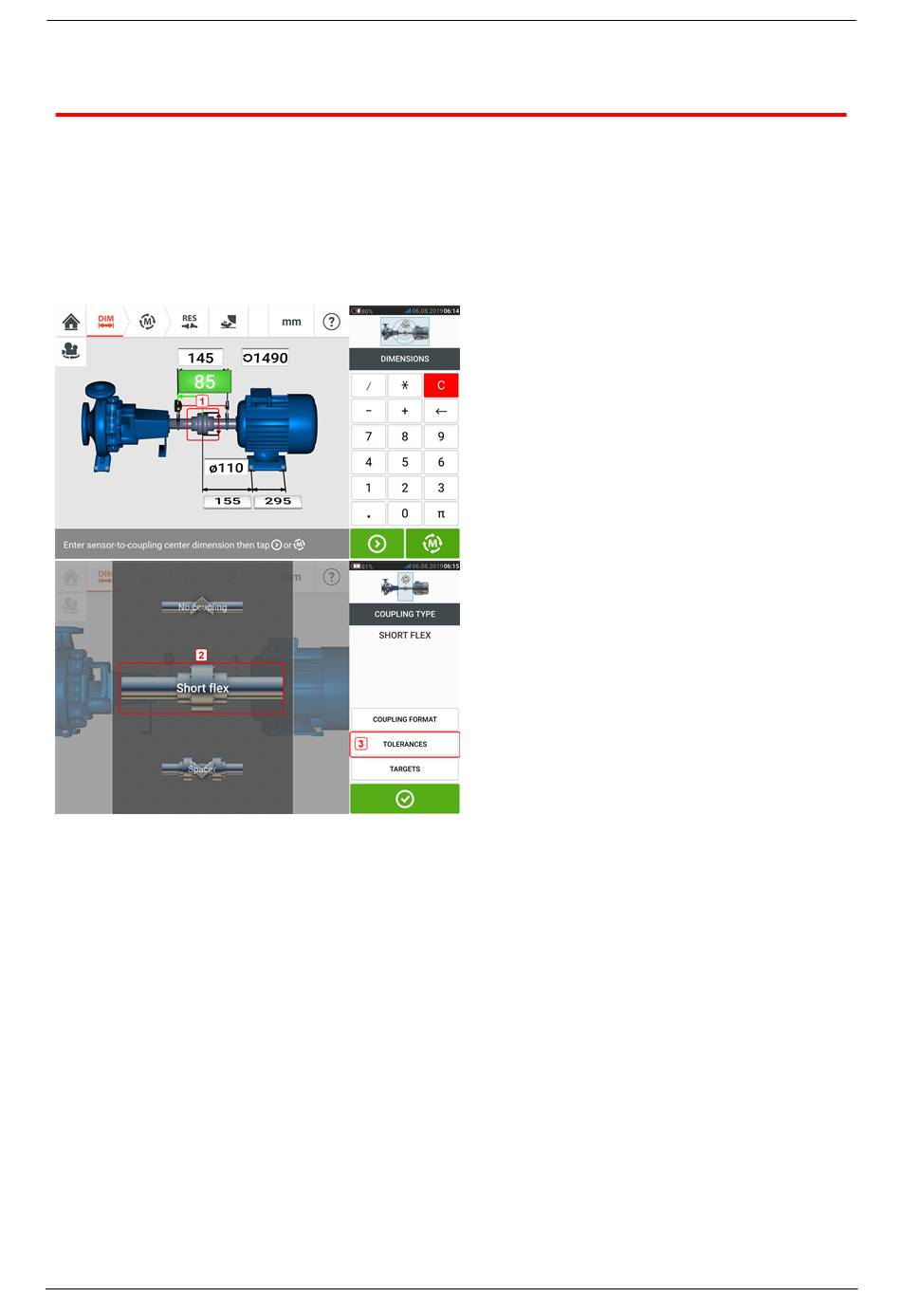

Tippen Sie auf Kupplung (1) und wählen Sie dann die gewünschte Kupplungsart (2) mithilfe
des Karussells aus. Tippen Sie auf 'Tolerances' (Toleranzen) (3), um die Kupp-
lungstoleranzentabelle zu öffnen.
Verfügbare Toleranztabellen
Die verfügbaren Toleranztabellen richten sich nach der Betriebsfrequenz des Aggregats.
