On-board Hilfe

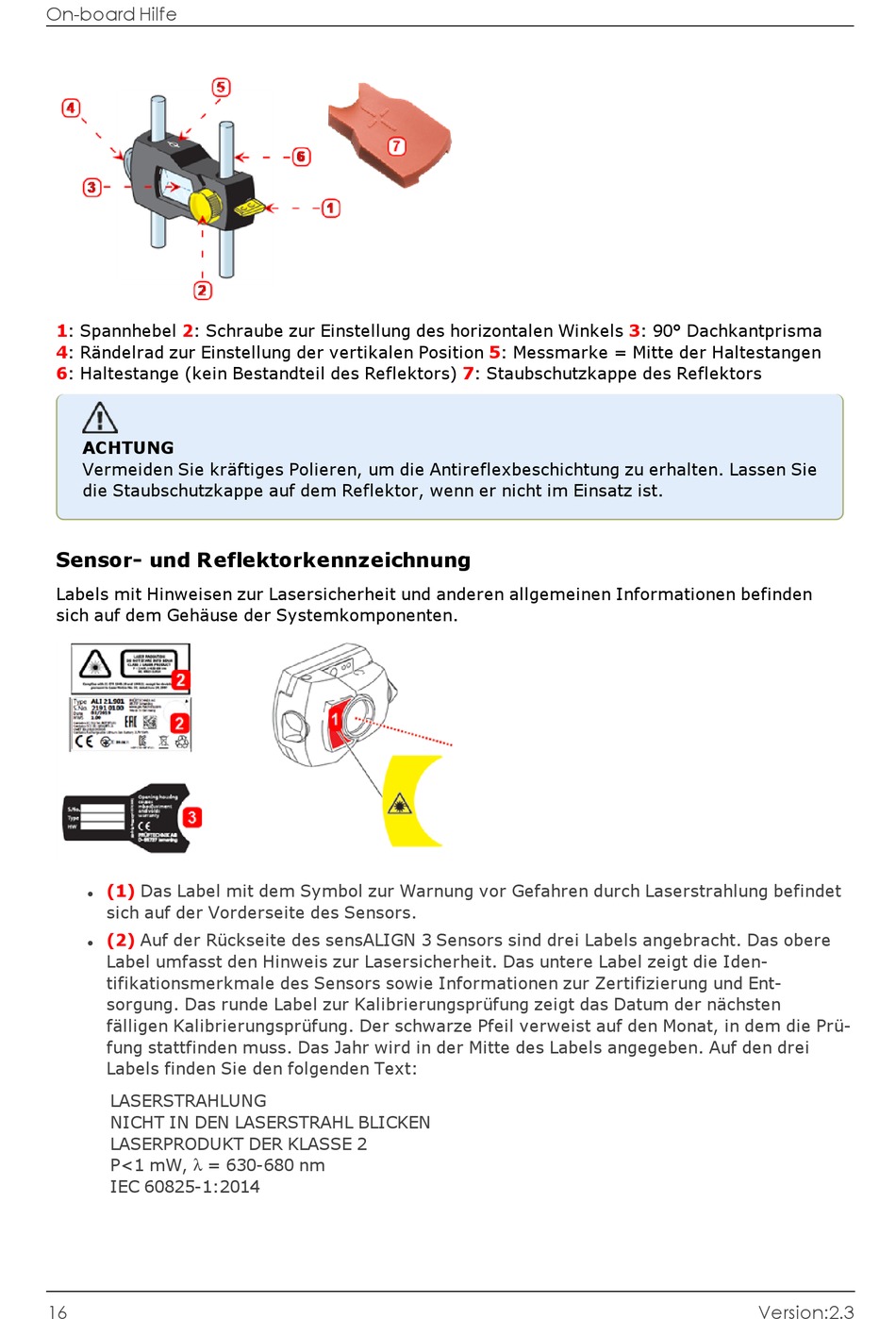

1: Spannhebel 2: Schraube zur Einstellung des horizontalen Winkels 3: 90° Dachkantprisma
4: Rändelrad zur Einstellung der vertikalen Position 5: Messmarke = Mitte der Haltestangen
6: Haltestange (kein Bestandteil des Reflektors) 7: Staubschutzkappe des Reflektors
ACHTUNG
Vermeiden Sie kräftiges Polieren, um die Antireflexbeschichtung zu erhalten. Lassen Sie
die Staubschutzkappe auf dem Reflektor, wenn er nicht im Einsatz ist.
Sensor- und Reflektorkennzeichnung
Labels mit Hinweisen zur Lasersicherheit und anderen allgemeinen Informationen befinden
sich auf dem Gehäuse der Systemkomponenten.
(1)
Das Label mit dem Symbol zur Warnung vor Gefahren durch Laserstrahlung befindet
l
sich auf der Vorderseite des Sensors.
(2)
Auf der Rückseite des sensALIGN 3 Sensors sind drei Labels angebracht. Das obere
l
Label umfasst den Hinweis zur Lasersicherheit. Das untere Label zeigt die Iden-
tifikationsmerkmale des Sensors sowie Informationen zur Zertifizierung und Ent-
sorgung. Das runde Label zur Kalibrierungsprüfung zeigt das Datum der nächsten
fälligen Kalibrierungsprüfung. Der schwarze Pfeil verweist auf den Monat, in dem die Prü-
fung stattfinden muss. Das Jahr wird in der Mitte des Labels angegeben. Auf den drei
Labels finden Sie den folgenden Text:
LASERSTRAHLUNG
NICHT IN DEN LASERSTRAHL BLICKEN
LASERPRODUKT DER KLASSE 2
P<1 mW, λ = 630-680 nm
IEC 60825-1:2014
16
Version:2.3
