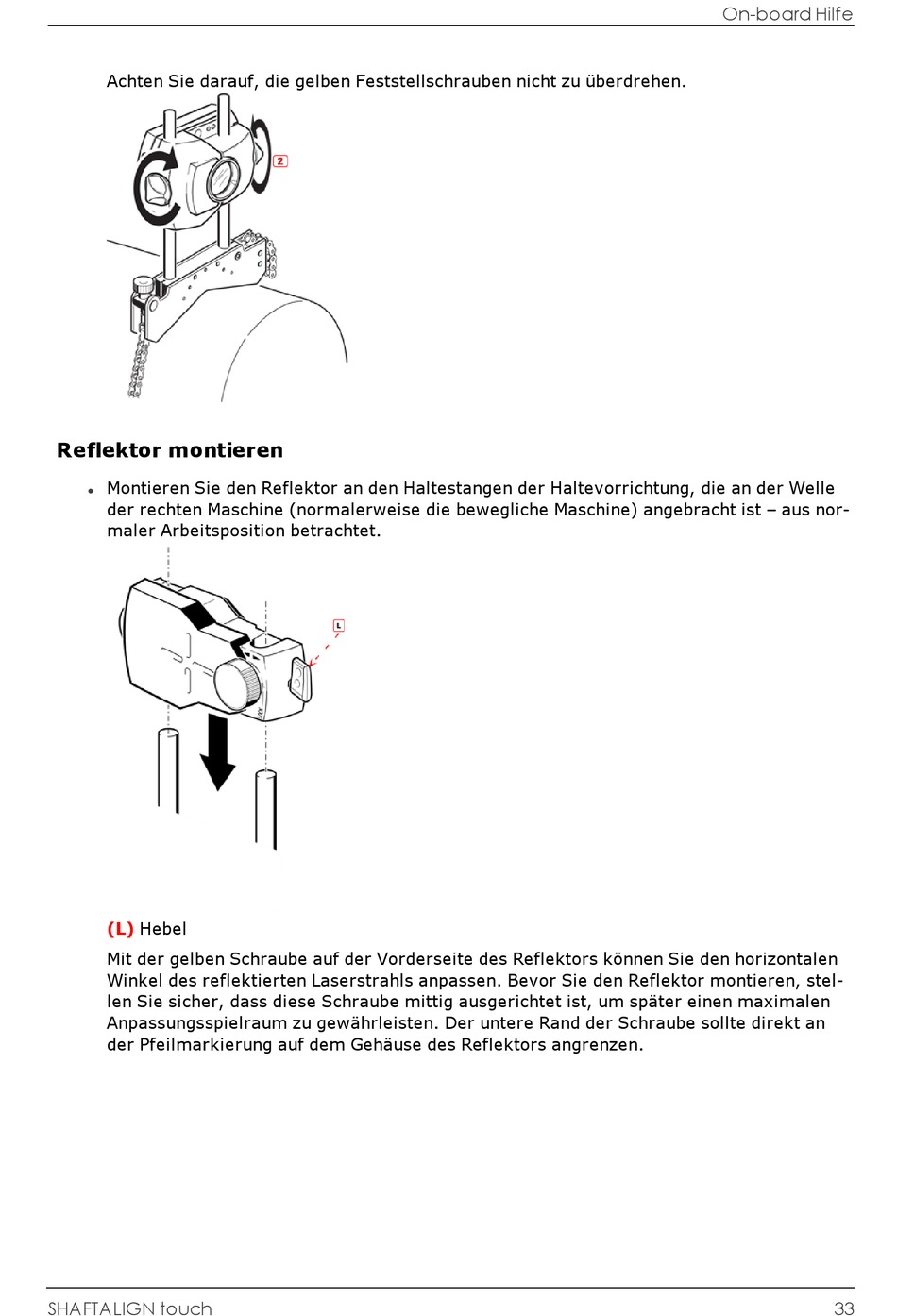

Achten Sie darauf, die gelben Feststellschrauben nicht zu überdrehen.
Reflektor montieren
Montieren Sie den Reflektor an den Haltestangen der Haltevorrichtung, die an der Welle
l
der rechten Maschine (normalerweise die bewegliche Maschine) angebracht ist – aus nor-
maler Arbeitsposition betrachtet.
(L)
Hebel
Mit der gelben Schraube auf der Vorderseite des Reflektors können Sie den horizontalen
Winkel des reflektierten Laserstrahls anpassen. Bevor Sie den Reflektor montieren, stel-
len Sie sicher, dass diese Schraube mittig ausgerichtet ist, um später einen maximalen
Anpassungsspielraum zu gewährleisten. Der untere Rand der Schraube sollte direkt an
der Pfeilmarkierung auf dem Gehäuse des Reflektors angrenzen.
