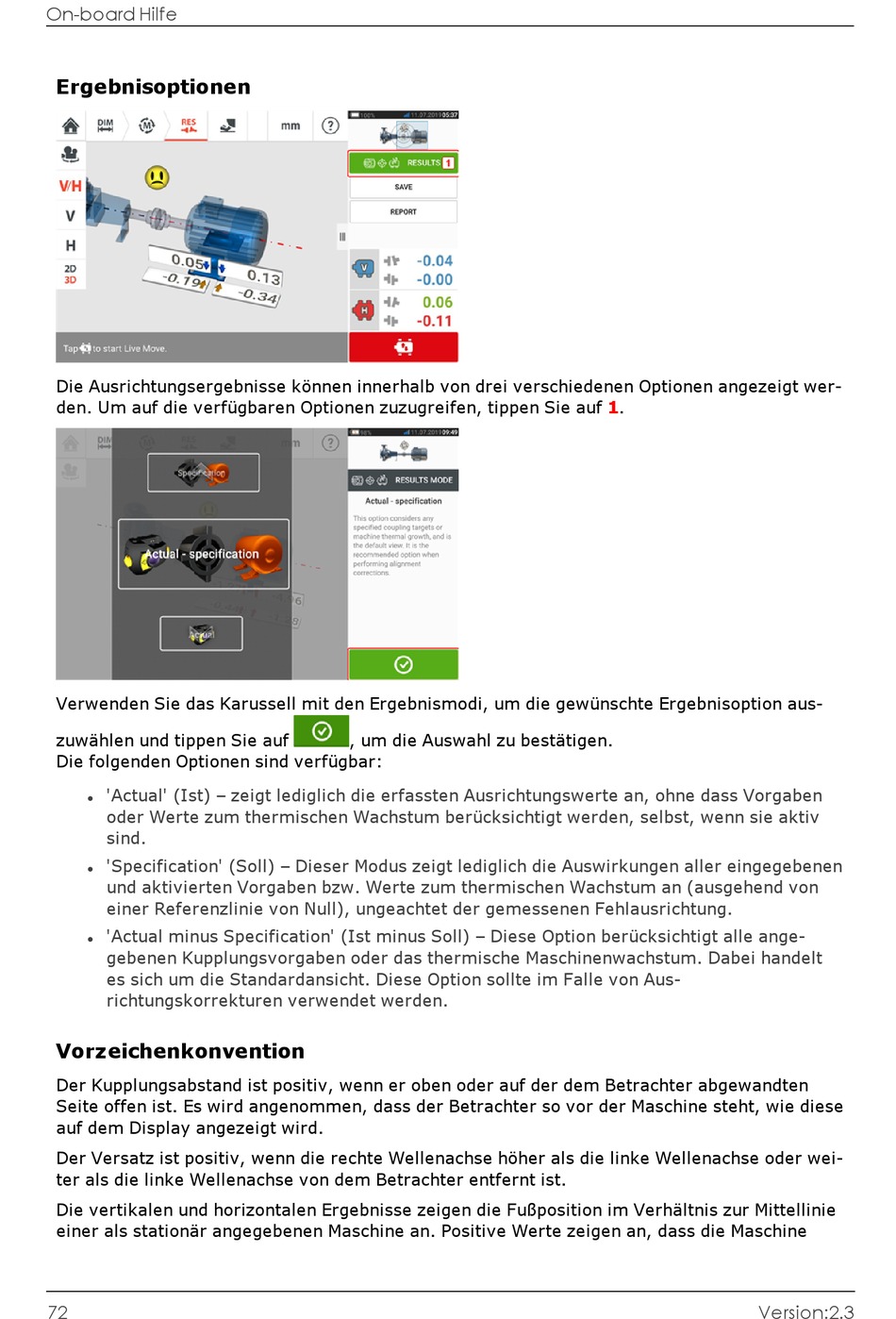

Ergebnisoptionen
Die Ausrichtungsergebnisse können innerhalb von drei verschiedenen Optionen angezeigt wer-
den. Um auf die verfügbaren Optionen zuzugreifen, tippen Sie auf 1.
Verwenden Sie das Karussell mit den Ergebnismodi, um die gewünschte Ergebnisoption aus-
zuwählen und tippen Sie auf
Die folgenden Optionen sind verfügbar:
'Actual' (Ist) – zeigt lediglich die erfassten Ausrichtungswerte an, ohne dass Vorgaben
l
oder Werte zum thermischen Wachstum berücksichtigt werden, selbst, wenn sie aktiv
sind.
'Specification' (Soll) – Dieser Modus zeigt lediglich die Auswirkungen aller eingegebenen
l
und aktivierten Vorgaben bzw. Werte zum thermischen Wachstum an (ausgehend von
einer Referenzlinie von Null), ungeachtet der gemessenen Fehlausrichtung.
'Actual minus Specification' (Ist minus Soll) – Diese Option berücksichtigt alle ange-
l
gebenen Kupplungsvorgaben oder das thermische Maschinenwachstum. Dabei handelt
es sich um die Standardansicht. Diese Option sollte im Falle von Aus-
richtungskorrekturen verwendet werden.
Vorzeichenkonvention
Der Kupplungsabstand ist positiv, wenn er oben oder auf der dem Betrachter abgewandten
Seite offen ist. Es wird angenommen, dass der Betrachter so vor der Maschine steht, wie diese
auf dem Display angezeigt wird.
Der Versatz ist positiv, wenn die rechte Wellenachse höher als die linke Wellenachse oder wei-
ter als die linke Wellenachse von dem Betrachter entfernt ist.
Die vertikalen und horizontalen Ergebnisse zeigen die Fußposition im Verhältnis zur Mittellinie
einer als stationär angegebenen Maschine an. Positive Werte zeigen an, dass die Maschine
72
, um die Auswahl zu bestätigen.
