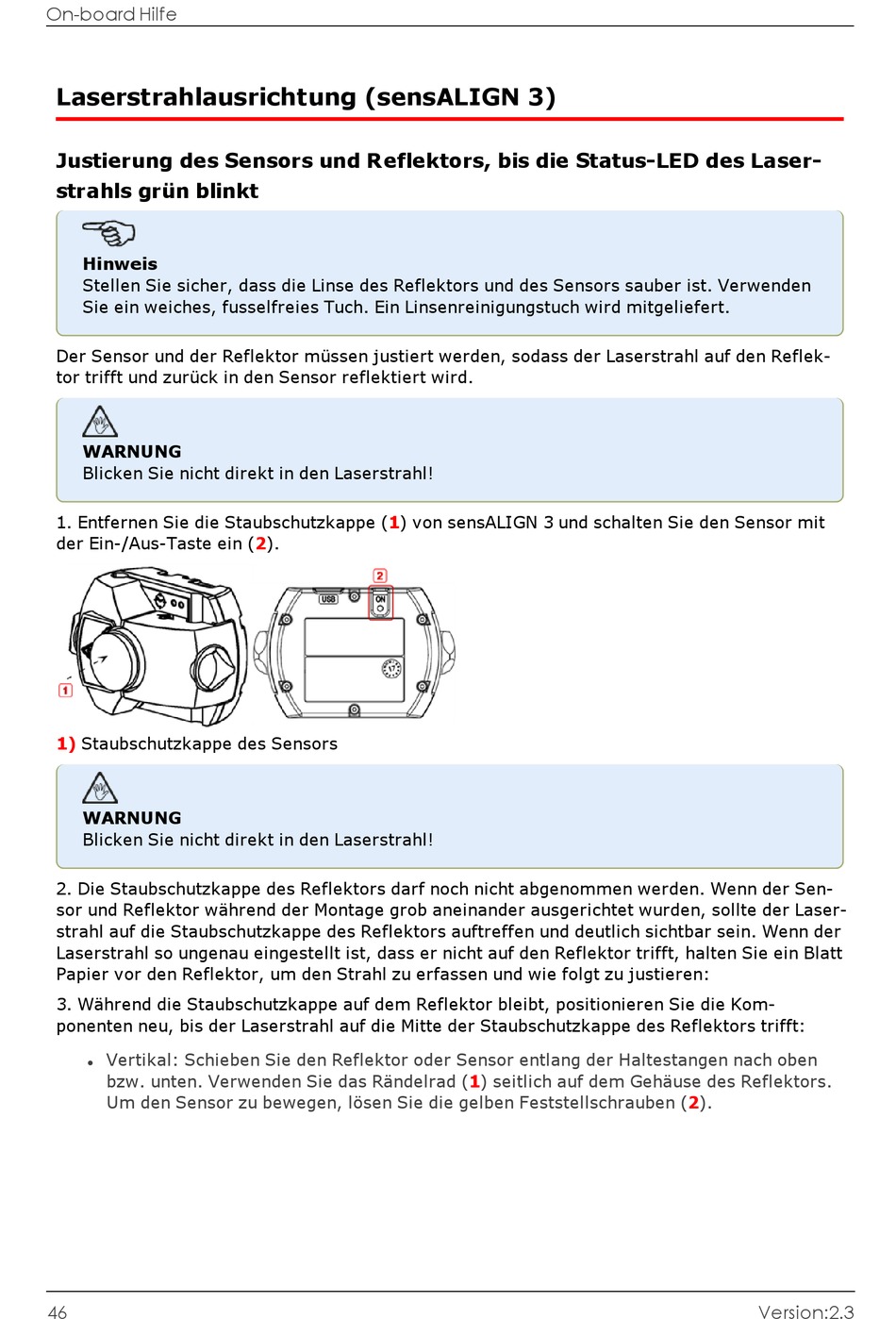

Laserstrahlausrichtung (sensALIGN 3)
Justierung des Sensors und Reflektors, bis die Status-LED des Laser-
strahls grün blinkt
Hinweis
Stellen Sie sicher, dass die Linse des Reflektors und des Sensors sauber ist. Verwenden
Sie ein weiches, fusselfreies Tuch. Ein Linsenreinigungstuch wird mitgeliefert.
Der Sensor und der Reflektor müssen justiert werden, sodass der Laserstrahl auf den Reflek-
tor trifft und zurück in den Sensor reflektiert wird.
WARNUNG
Blicken Sie nicht direkt in den Laserstrahl!
1. Entfernen Sie die Staubschutzkappe (1) von sensALIGN 3 und schalten Sie den Sensor mit
der Ein-/Aus-Taste ein (2).
1)
Staubschutzkappe des Sensors
WARNUNG
Blicken Sie nicht direkt in den Laserstrahl!
2. Die Staubschutzkappe des Reflektors darf noch nicht abgenommen werden. Wenn der Sen-
sor und Reflektor während der Montage grob aneinander ausgerichtet wurden, sollte der Laser-
strahl auf die Staubschutzkappe des Reflektors auftreffen und deutlich sichtbar sein. Wenn der
Laserstrahl so ungenau eingestellt ist, dass er nicht auf den Reflektor trifft, halten Sie ein Blatt
Papier vor den Reflektor, um den Strahl zu erfassen und wie folgt zu justieren:
3. Während die Staubschutzkappe auf dem Reflektor bleibt, positionieren Sie die Kom-
ponenten neu, bis der Laserstrahl auf die Mitte der Staubschutzkappe des Reflektors trifft:
Vertikal: Schieben Sie den Reflektor oder Sensor entlang der Haltestangen nach oben
l
bzw. unten. Verwenden Sie das Rändelrad (1) seitlich auf dem Gehäuse des Reflektors.
Um den Sensor zu bewegen, lösen Sie die gelben Feststellschrauben (2).
