On-board Hilfe

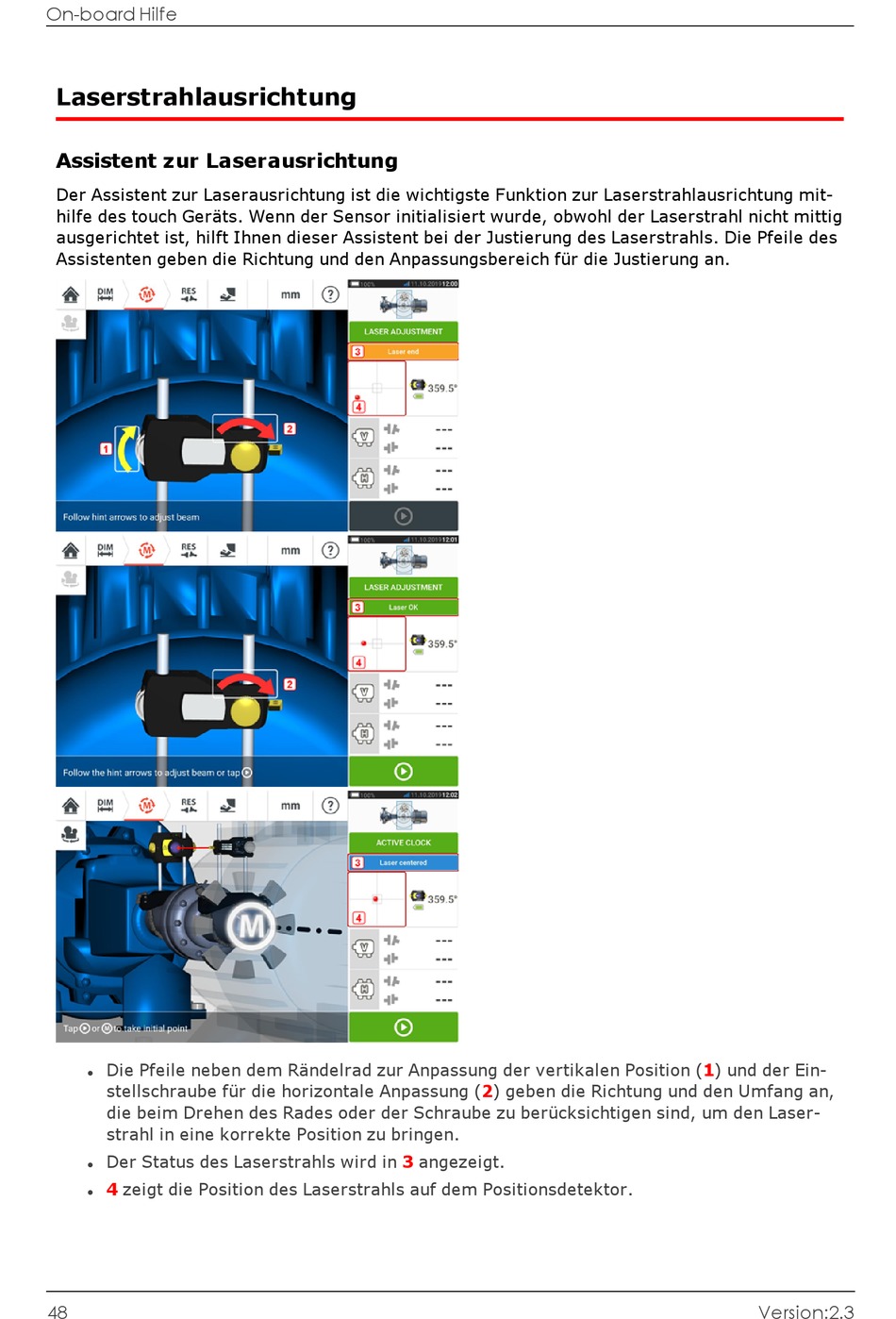

Laserstrahlausrichtung
Assistent zur Laserausrichtung
Der Assistent zur Laserausrichtung ist die wichtigste Funktion zur Laserstrahlausrichtung mit-
hilfe des touch Geräts. Wenn der Sensor initialisiert wurde, obwohl der Laserstrahl nicht mittig
ausgerichtet ist, hilft Ihnen dieser Assistent bei der Justierung des Laserstrahls. Die Pfeile des
Assistenten geben die Richtung und den Anpassungsbereich für die Justierung an.
Die Pfeile neben dem Rändelrad zur Anpassung der vertikalen Position (1) und der Ein-
l
stellschraube für die horizontale Anpassung (2) geben die Richtung und den Umfang an,
die beim Drehen des Rades oder der Schraube zu berücksichtigen sind, um den Laser-
strahl in eine korrekte Position zu bringen.
Der Status des Laserstrahls wird in
l
4
zeigt die Position des Laserstrahls auf dem Positionsdetektor.
l
48
3
angezeigt.
Version:2.3
