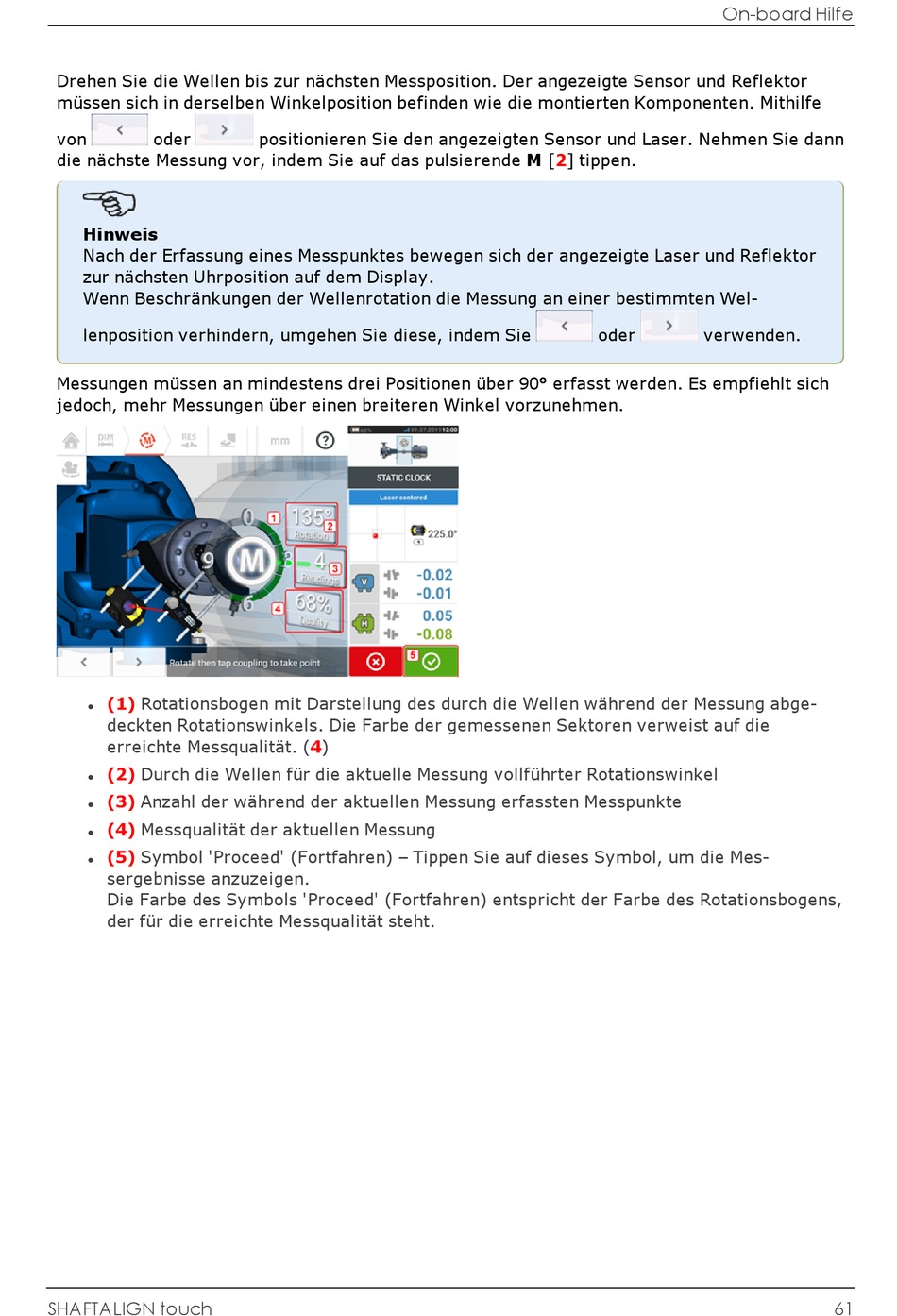

Drehen Sie die Wellen bis zur nächsten Messposition. Der angezeigte Sensor und Reflektor
müssen sich in derselben Winkelposition befinden wie die montierten Komponenten. Mithilfe
von
oder
die nächste Messung vor, indem Sie auf das pulsierende M [2] tippen.
Hinweis
Nach der Erfassung eines Messpunktes bewegen sich der angezeigte Laser und Reflektor
zur nächsten Uhrposition auf dem Display.
Wenn Beschränkungen der Wellenrotation die Messung an einer bestimmten Wel-
lenposition verhindern, umgehen Sie diese, indem Sie
Messungen müssen an mindestens drei Positionen über 90° erfasst werden. Es empfiehlt sich
jedoch, mehr Messungen über einen breiteren Winkel vorzunehmen.
(1)
Rotationsbogen mit Darstellung des durch die Wellen während der Messung abge-
l
deckten Rotationswinkels. Die Farbe der gemessenen Sektoren verweist auf die
erreichte Messqualität. (4)
(2)
Durch die Wellen für die aktuelle Messung vollführter Rotationswinkel
l
(3)
Anzahl der während der aktuellen Messung erfassten Messpunkte
l
(4)
Messqualität der aktuellen Messung
l
(5)
Symbol 'Proceed' (Fortfahren) – Tippen Sie auf dieses Symbol, um die Mes-
l
sergebnisse anzuzeigen.
Die Farbe des Symbols 'Proceed' (Fortfahren) entspricht der Farbe des Rotationsbogens,
der für die erreichte Messqualität steht.
SHAFTALIGN touch
positionieren Sie den angezeigten Sensor und Laser. Nehmen Sie dann
On-board Hilfe
oder
verwenden.
61
