On-board Hilfe

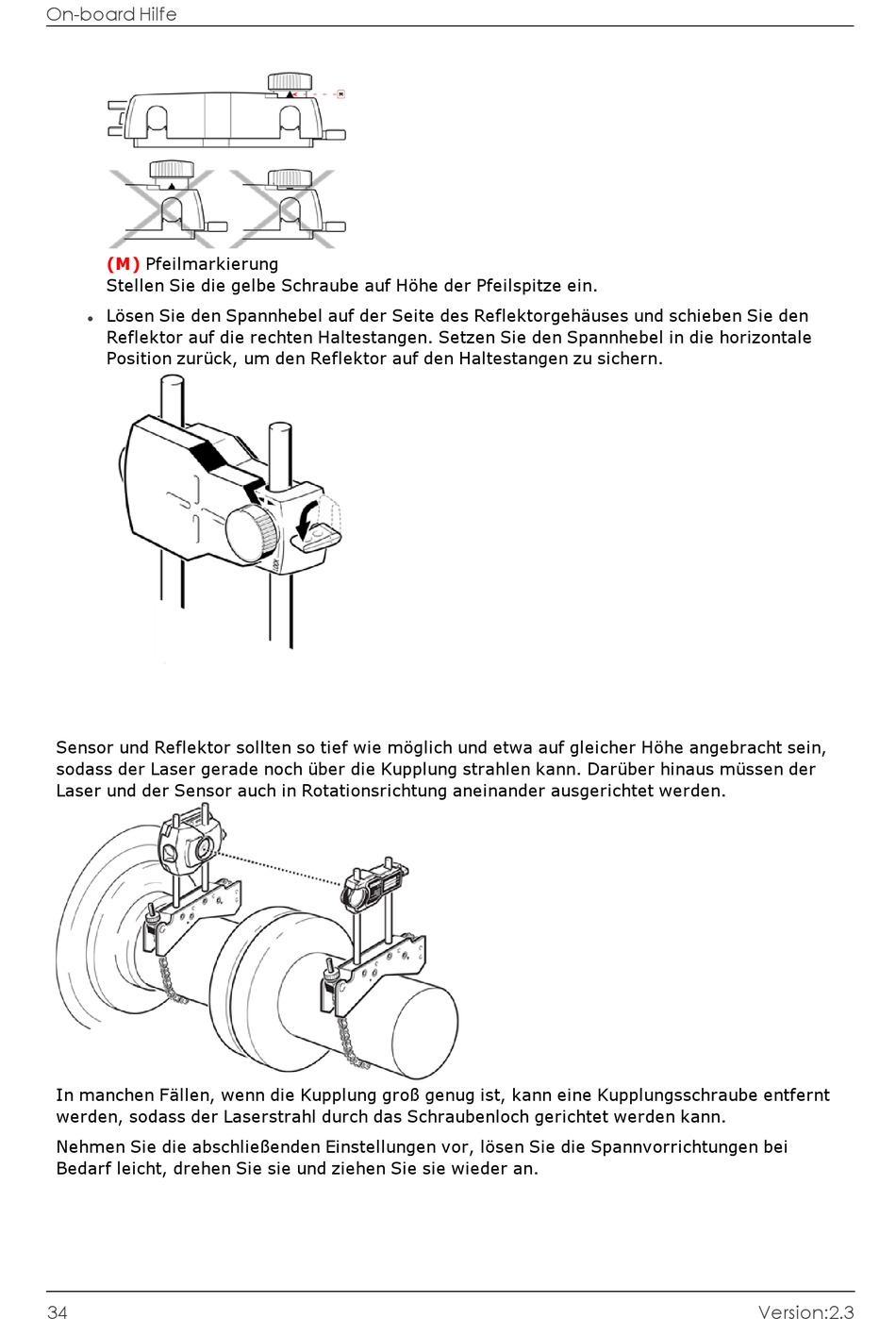

(M)
Pfeilmarkierung
Stellen Sie die gelbe Schraube auf Höhe der Pfeilspitze ein.
Lösen Sie den Spannhebel auf der Seite des Reflektorgehäuses und schieben Sie den
l
Reflektor auf die rechten Haltestangen. Setzen Sie den Spannhebel in die horizontale
Position zurück, um den Reflektor auf den Haltestangen zu sichern.
Sensor und Reflektor sollten so tief wie möglich und etwa auf gleicher Höhe angebracht sein,
sodass der Laser gerade noch über die Kupplung strahlen kann. Darüber hinaus müssen der
Laser und der Sensor auch in Rotationsrichtung aneinander ausgerichtet werden.
In manchen Fällen, wenn die Kupplung groß genug ist, kann eine Kupplungsschraube entfernt
werden, sodass der Laserstrahl durch das Schraubenloch gerichtet werden kann.
Nehmen Sie die abschließenden Einstellungen vor, lösen Sie die Spannvorrichtungen bei
Bedarf leicht, drehen Sie sie und ziehen Sie sie wieder an.
34
Version:2.3
