On-board Hilfe

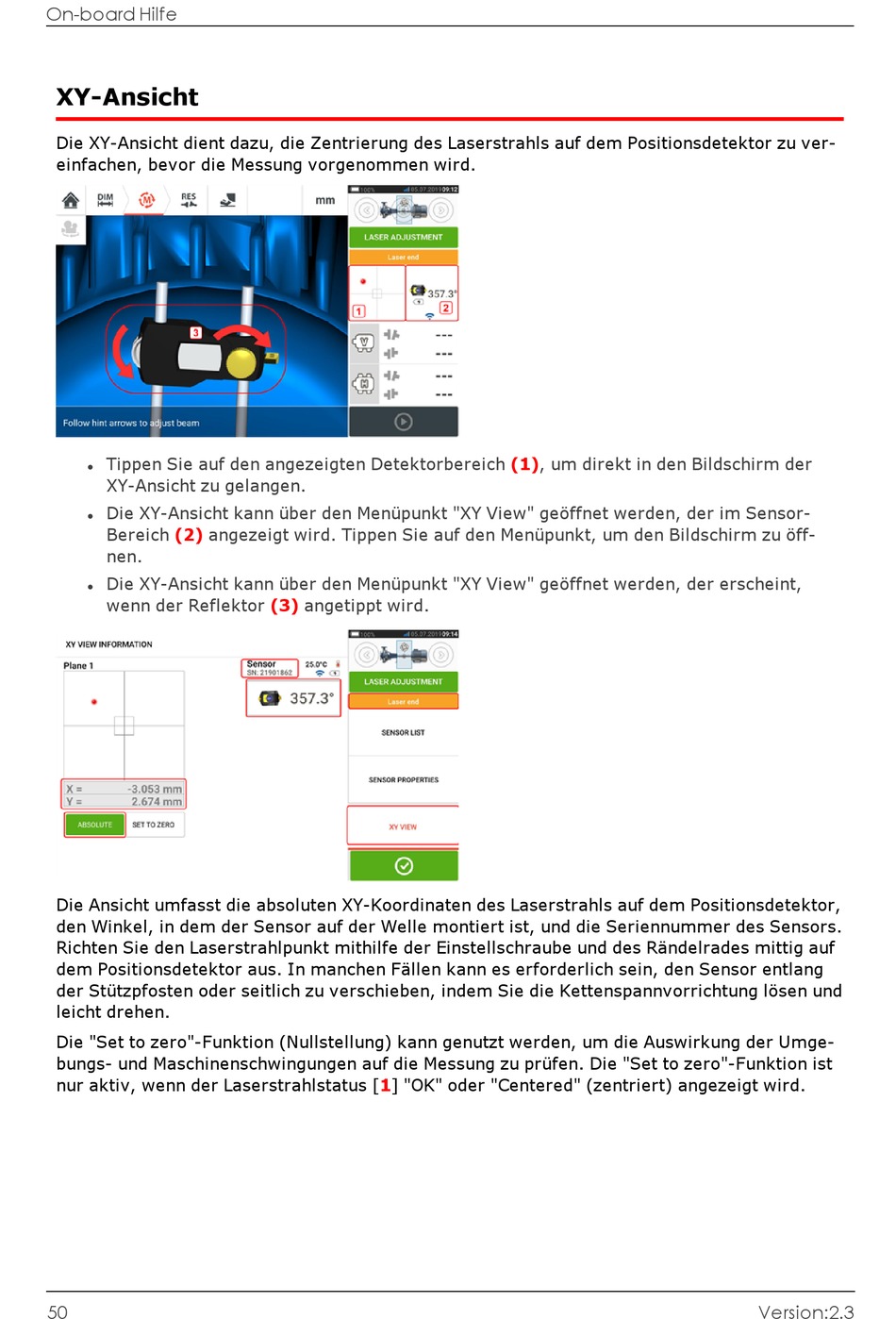

XY-Ansicht
Die XY-Ansicht dient dazu, die Zentrierung des Laserstrahls auf dem Positionsdetektor zu ver-
einfachen, bevor die Messung vorgenommen wird.
Tippen Sie auf den angezeigten Detektorbereich (1), um direkt in den Bildschirm der
l
XY-Ansicht zu gelangen.
Die XY-Ansicht kann über den Menüpunkt "XY View" geöffnet werden, der im Sensor-
l
Bereich
(2)
angezeigt wird. Tippen Sie auf den Menüpunkt, um den Bildschirm zu öff-
nen.
Die XY-Ansicht kann über den Menüpunkt "XY View" geöffnet werden, der erscheint,
l
wenn der Reflektor
Die Ansicht umfasst die absoluten XY-Koordinaten des Laserstrahls auf dem Positionsdetektor,
den Winkel, in dem der Sensor auf der Welle montiert ist, und die Seriennummer des Sensors.
Richten Sie den Laserstrahlpunkt mithilfe der Einstellschraube und des Rändelrades mittig auf
dem Positionsdetektor aus. In manchen Fällen kann es erforderlich sein, den Sensor entlang
der Stützpfosten oder seitlich zu verschieben, indem Sie die Kettenspannvorrichtung lösen und
leicht drehen.
Die "Set to zero"-Funktion (Nullstellung) kann genutzt werden, um die Auswirkung der Umge-
bungs- und Maschinenschwingungen auf die Messung zu prüfen. Die "Set to zero"-Funktion ist
nur aktiv, wenn der Laserstrahlstatus [1] "OK" oder "Centered" (zentriert) angezeigt wird.
50
(3)
angetippt wird.
Version:2.3
