On-board Hilfe

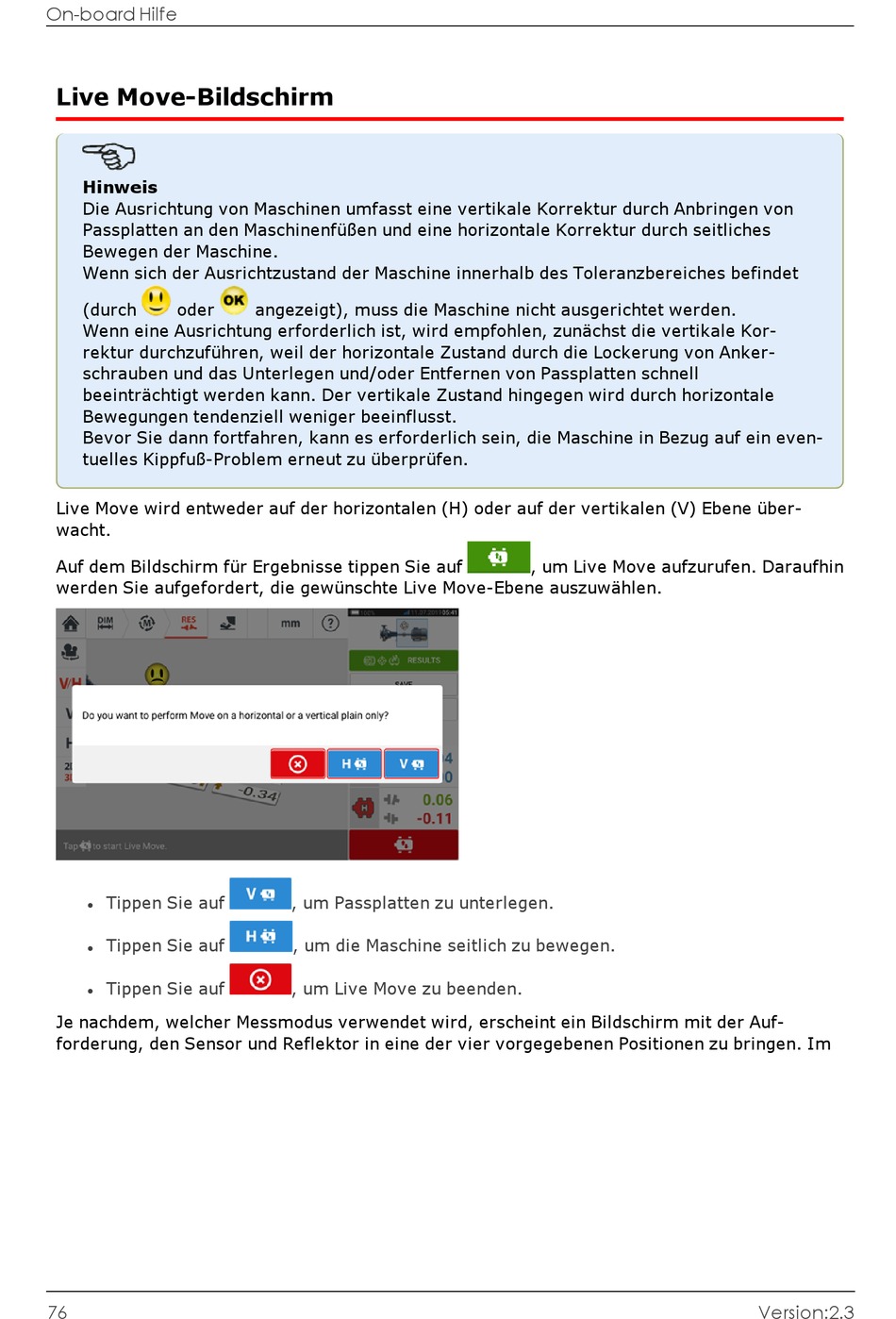

Live Move-Bildschirm
Hinweis
Die Ausrichtung von Maschinen umfasst eine vertikale Korrektur durch Anbringen von
Passplatten an den Maschinenfüßen und eine horizontale Korrektur durch seitliches
Bewegen der Maschine.
Wenn sich der Ausrichtzustand der Maschine innerhalb des Toleranzbereiches befindet
(durch
oder
Wenn eine Ausrichtung erforderlich ist, wird empfohlen, zunächst die vertikale Kor-
rektur durchzuführen, weil der horizontale Zustand durch die Lockerung von Anker-
schrauben und das Unterlegen und/oder Entfernen von Passplatten schnell
beeinträchtigt werden kann. Der vertikale Zustand hingegen wird durch horizontale
Bewegungen tendenziell weniger beeinflusst.
Bevor Sie dann fortfahren, kann es erforderlich sein, die Maschine in Bezug auf ein even-
tuelles Kippfuß-Problem erneut zu überprüfen.
Live Move wird entweder auf der horizontalen (H) oder auf der vertikalen (V) Ebene über-
wacht.
Auf dem Bildschirm für Ergebnisse tippen Sie auf
werden Sie aufgefordert, die gewünschte Live Move-Ebene auszuwählen.
Tippen Sie auf
l
Tippen Sie auf
l
Tippen Sie auf
l
Je nachdem, welcher Messmodus verwendet wird, erscheint ein Bildschirm mit der Auf-
forderung, den Sensor und Reflektor in eine der vier vorgegebenen Positionen zu bringen. Im
76
angezeigt), muss die Maschine nicht ausgerichtet werden.
, um Passplatten zu unterlegen.
, um die Maschine seitlich zu bewegen.
, um Live Move zu beenden.
, um Live Move aufzurufen. Daraufhin
Version:2.3
