On-board Hilfe

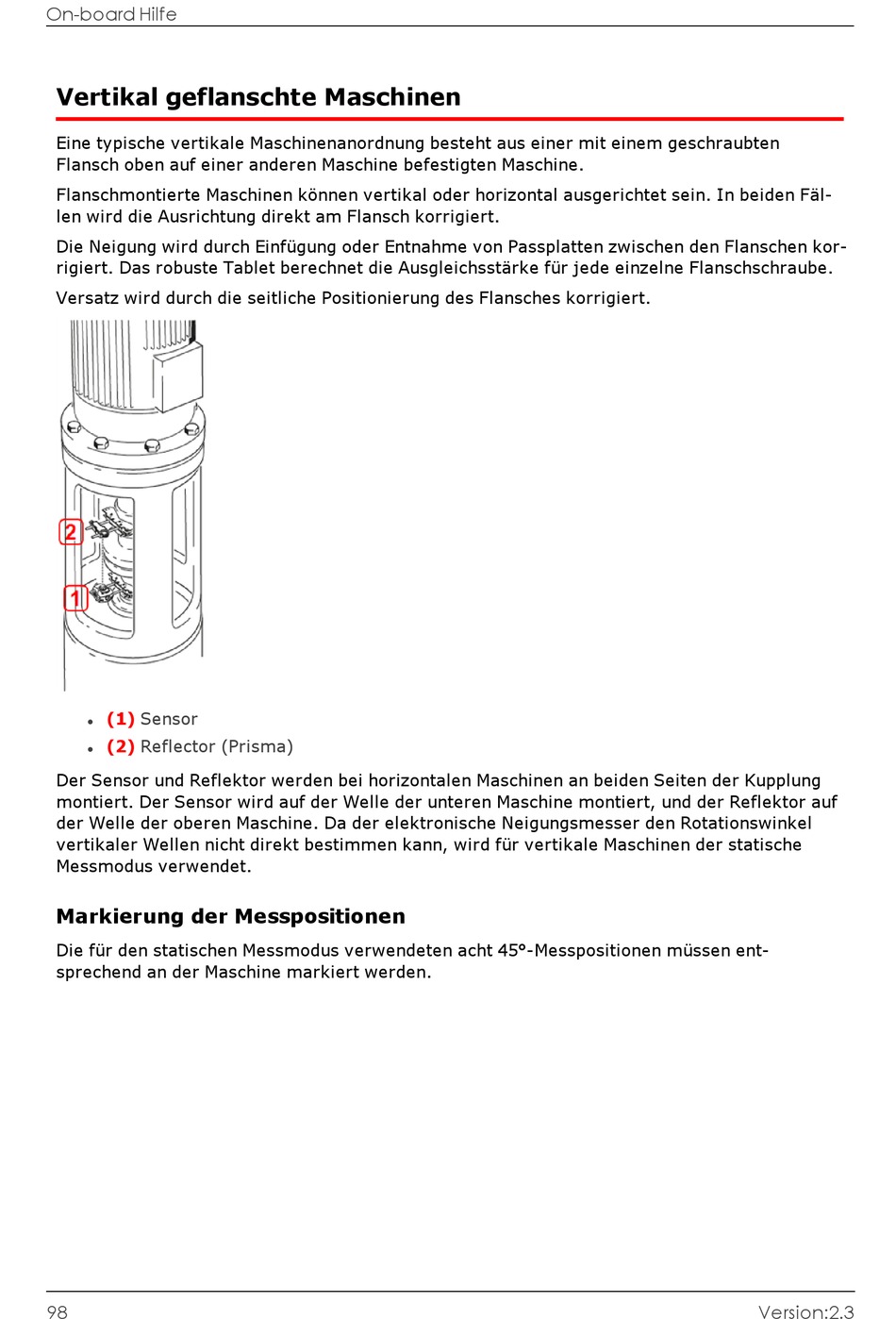

Vertikal geflanschte Maschinen
Eine typische vertikale Maschinenanordnung besteht aus einer mit einem geschraubten
Flansch oben auf einer anderen Maschine befestigten Maschine.
Flanschmontierte Maschinen können vertikal oder horizontal ausgerichtet sein. In beiden Fäl-
len wird die Ausrichtung direkt am Flansch korrigiert.
Die Neigung wird durch Einfügung oder Entnahme von Passplatten zwischen den Flanschen kor-
rigiert. Das robuste Tablet berechnet die Ausgleichsstärke für jede einzelne Flanschschraube.
Versatz wird durch die seitliche Positionierung des Flansches korrigiert.
(1)
Sensor
l
(2)
Reflector (Prisma)
l
Der Sensor und Reflektor werden bei horizontalen Maschinen an beiden Seiten der Kupplung
montiert. Der Sensor wird auf der Welle der unteren Maschine montiert, und der Reflektor auf
der Welle der oberen Maschine. Da der elektronische Neigungsmesser den Rotationswinkel
vertikaler Wellen nicht direkt bestimmen kann, wird für vertikale Maschinen der statische
Messmodus verwendet.
Markierung der Messpositionen
Die für den statischen Messmodus verwendeten acht 45°-Messpositionen müssen ent-
sprechend an der Maschine markiert werden.
98
Version:2.3
