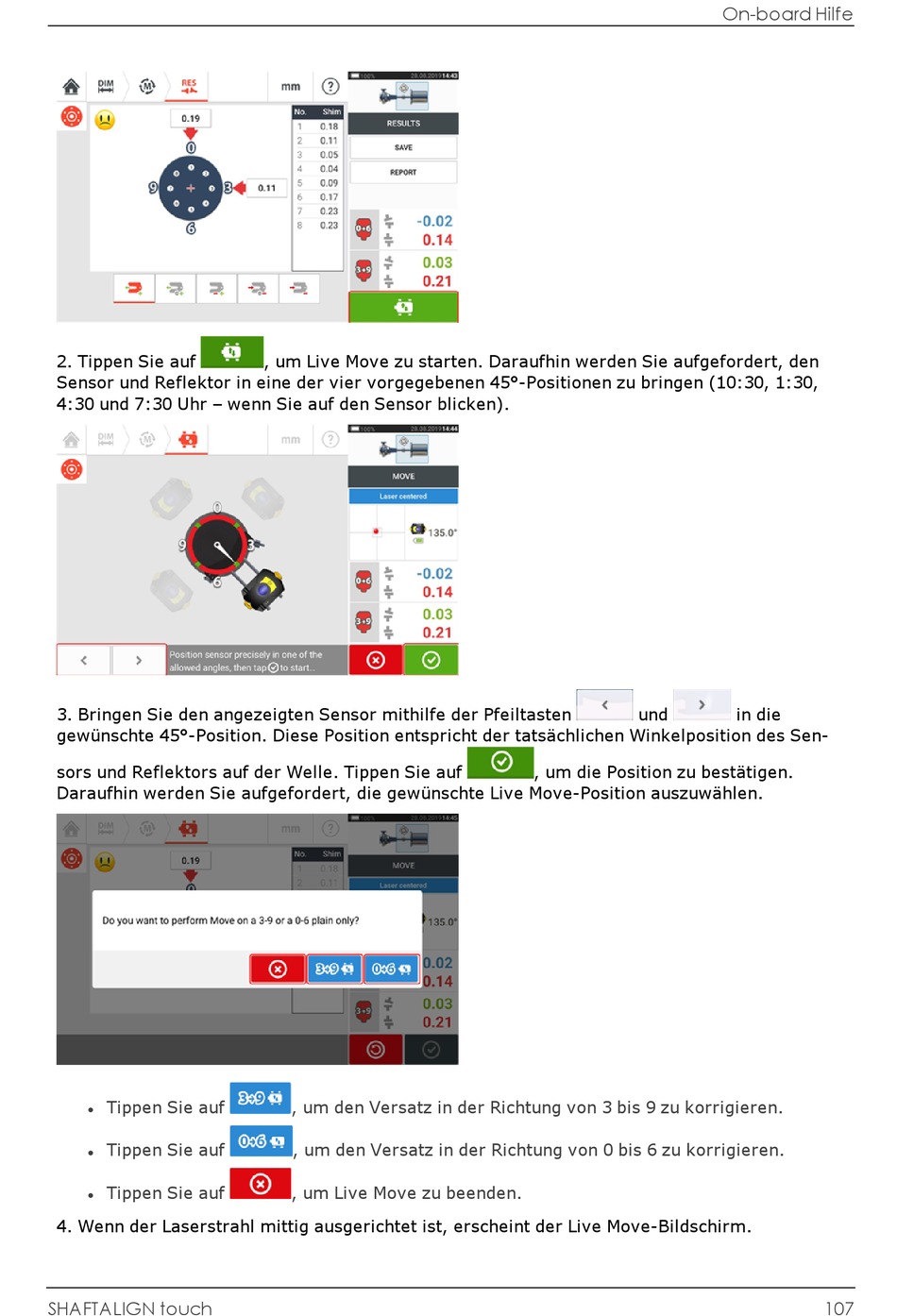

2. Tippen Sie auf
Sensor und Reflektor in eine der vier vorgegebenen 45°-Positionen zu bringen (10:30, 1:30,
4:30 und 7:30 Uhr – wenn Sie auf den Sensor blicken).
3. Bringen Sie den angezeigten Sensor mithilfe der Pfeiltasten
gewünschte 45°-Position. Diese Position entspricht der tatsächlichen Winkelposition des Sen-
sors und Reflektors auf der Welle. Tippen Sie auf
Daraufhin werden Sie aufgefordert, die gewünschte Live Move-Position auszuwählen.
Tippen Sie auf
l
Tippen Sie auf
l
Tippen Sie auf
l
4. Wenn der Laserstrahl mittig ausgerichtet ist, erscheint der Live Move-Bildschirm.
SHAFTALIGN touch
, um Live Move zu starten. Daraufhin werden Sie aufgefordert, den
, um den Versatz in der Richtung von 3 bis 9 zu korrigieren.
, um den Versatz in der Richtung von 0 bis 6 zu korrigieren.
, um Live Move zu beenden.
und
, um die Position zu bestätigen.
