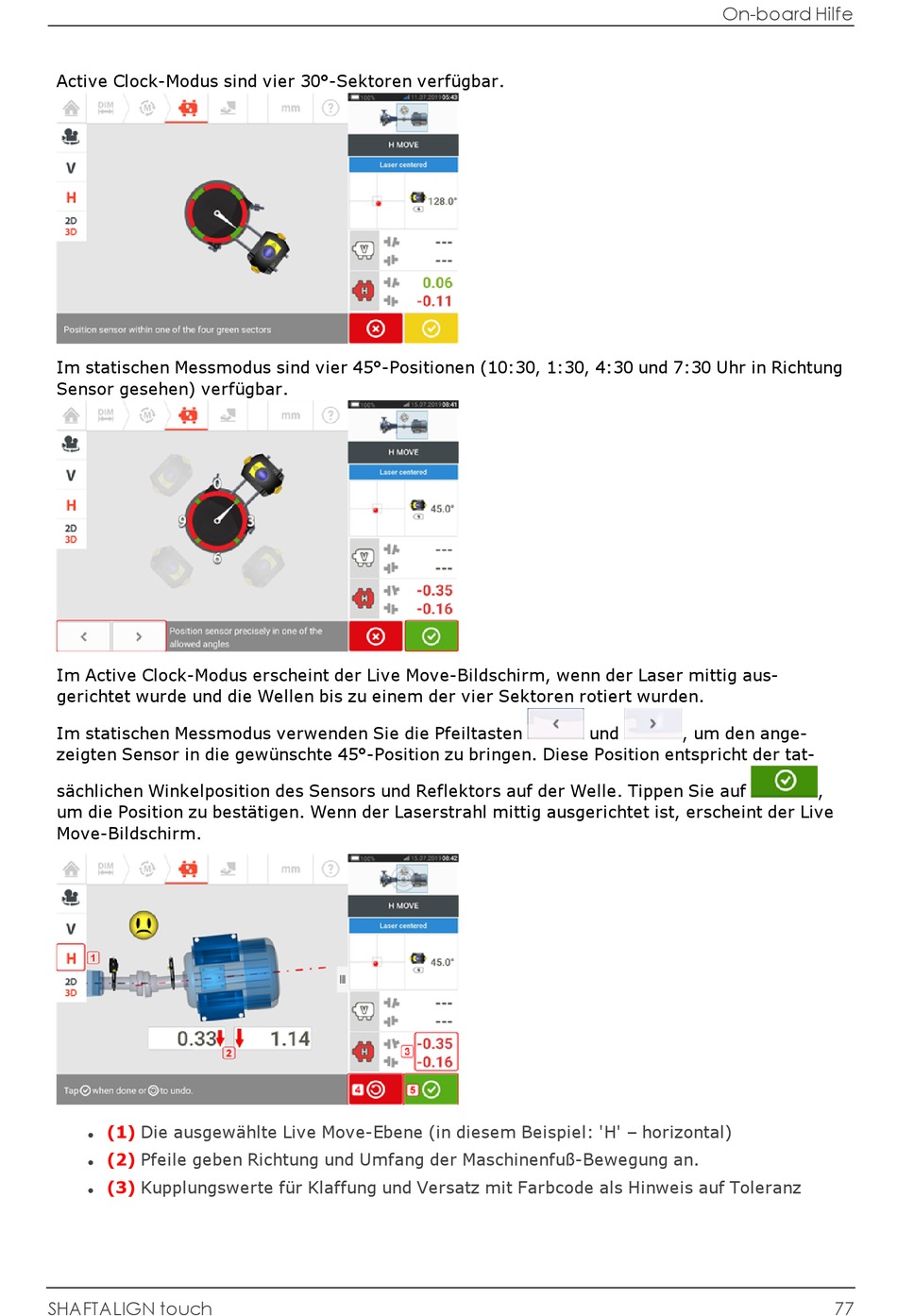

Active Clock-Modus sind vier 30°-Sektoren verfügbar.
Im statischen Messmodus sind vier 45°-Positionen (10:30, 1:30, 4:30 und 7:30 Uhr in Richtung
Sensor gesehen) verfügbar.
Im Active Clock-Modus erscheint der Live Move-Bildschirm, wenn der Laser mittig aus-
gerichtet wurde und die Wellen bis zu einem der vier Sektoren rotiert wurden.
Im statischen Messmodus verwenden Sie die Pfeiltasten
zeigten Sensor in die gewünschte 45°-Position zu bringen. Diese Position entspricht der tat-
sächlichen Winkelposition des Sensors und Reflektors auf der Welle. Tippen Sie auf
um die Position zu bestätigen. Wenn der Laserstrahl mittig ausgerichtet ist, erscheint der Live
Move-Bildschirm.
(1)
Die ausgewählte Live Move-Ebene (in diesem Beispiel: 'H' – horizontal)
l
(2)
Pfeile geben Richtung und Umfang der Maschinenfuß-Bewegung an.
l
(3)
Kupplungswerte für Klaffung und Versatz mit Farbcode als Hinweis auf Toleranz
l
SHAFTALIGN touch
On-board Hilfe
und
, um den ange-
,
