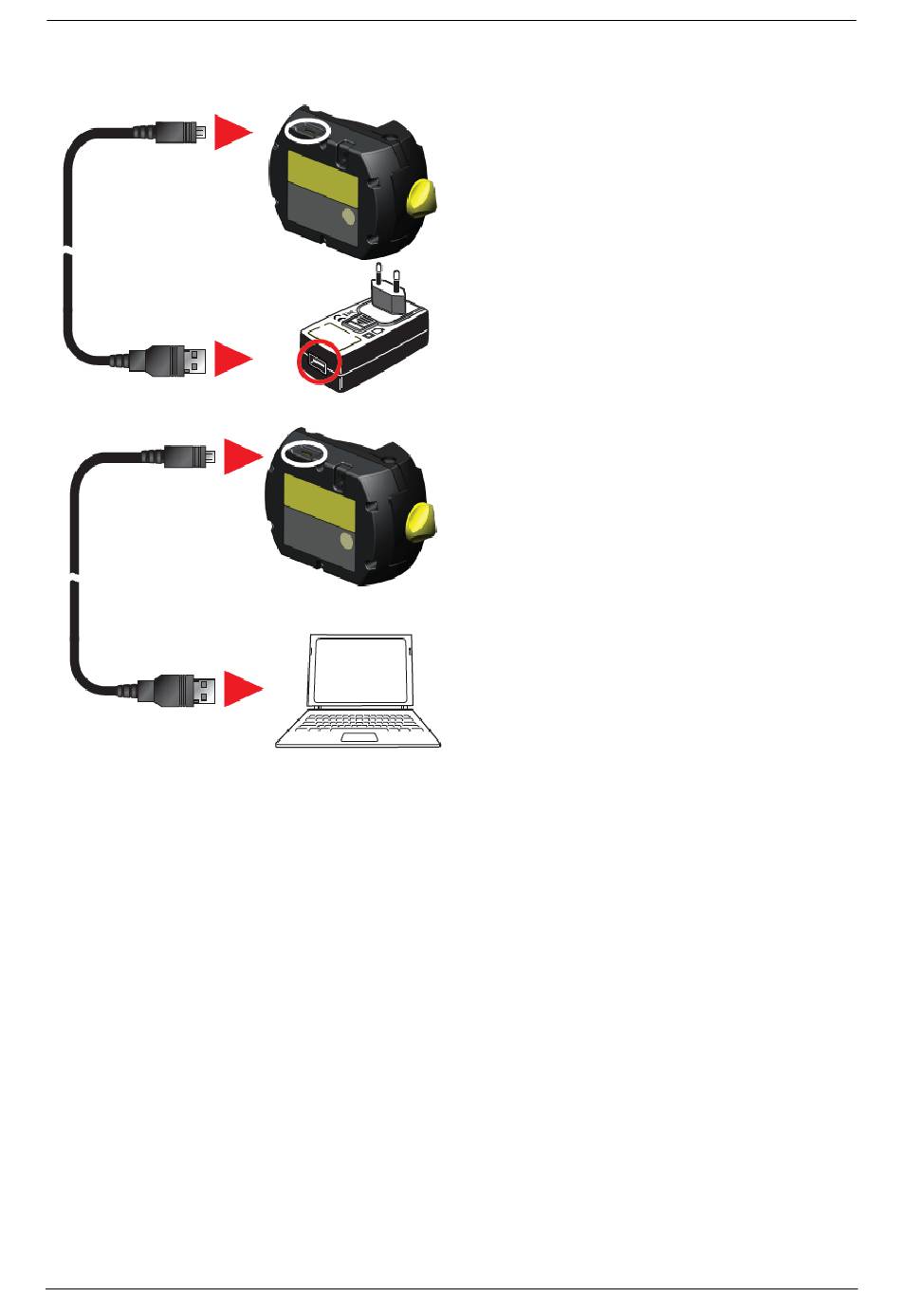

Mit dem mitgelieferten Micro-USB-Anschluss wird die Ladequelle mit dem Sensor verbunden.
Reflektor
Der Reflektor wird immer auf der Welle oder am festen Kupplungsstern der beweglichen
Maschine montiert. Er reflektiert den Laserstrahl zurück in den Positionsdetektor, während die
Wellen rotiert werden. Der Feststellhebel wird in die horizontale Position gebracht und zeigt
nach vorn, um den Reflektor auf den Haltestangen in Position zu halten. Der Reflektor wird
durch Anpassen der vertikalen Position und des horizontalen Winkels (mithilfe der Flü-
gelschrauben) justiert, sodass der Strahl direkt in den sensALIGN 3 Sensor zurück reflektiert
werden kann.
Der Reflektor muss immer sauber sein. Verwenden Sie das mitgelieferte Linsenreinigungstuch
oder einen feinen Staubpinsel, der zur Säuberung optischer Geräte geeignet ist.
