On-board Hilfe

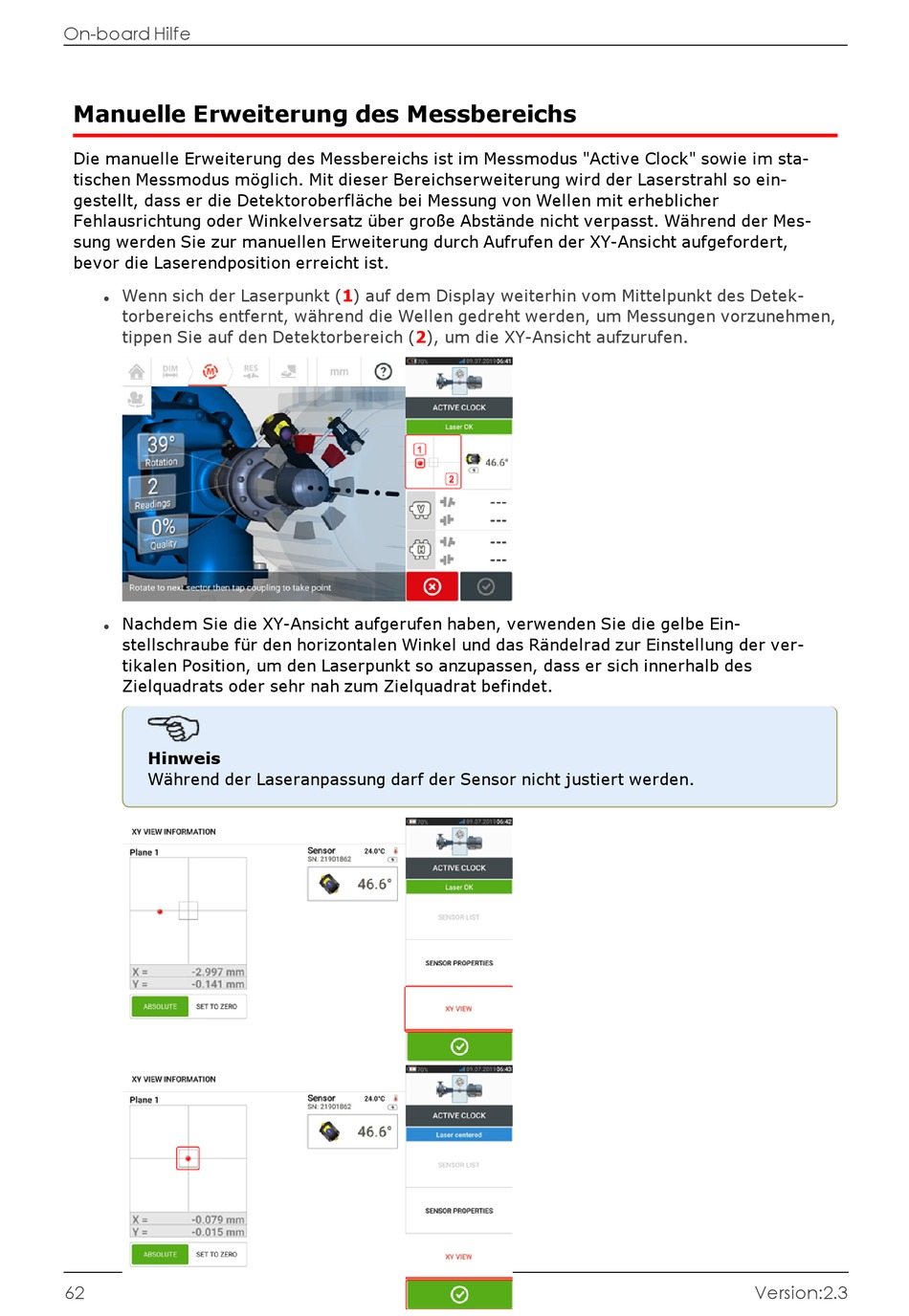

Manuelle Erweiterung des Messbereichs
Die manuelle Erweiterung des Messbereichs ist im Messmodus "Active Clock" sowie im sta-
tischen Messmodus möglich. Mit dieser Bereichserweiterung wird der Laserstrahl so ein-
gestellt, dass er die Detektoroberfläche bei Messung von Wellen mit erheblicher
Fehlausrichtung oder Winkelversatz über große Abstände nicht verpasst. Während der Mes-
sung werden Sie zur manuellen Erweiterung durch Aufrufen der XY-Ansicht aufgefordert,
bevor die Laserendposition erreicht ist.
Wenn sich der Laserpunkt (1) auf dem Display weiterhin vom Mittelpunkt des Detek-
l
torbereichs entfernt, während die Wellen gedreht werden, um Messungen vorzunehmen,
tippen Sie auf den Detektorbereich (2), um die XY-Ansicht aufzurufen.
Nachdem Sie die XY-Ansicht aufgerufen haben, verwenden Sie die gelbe Ein-
l
stellschraube für den horizontalen Winkel und das Rändelrad zur Einstellung der ver-
tikalen Position, um den Laserpunkt so anzupassen, dass er sich innerhalb des
Zielquadrats oder sehr nah zum Zielquadrat befindet.
Hinweis
Während der Laseranpassung darf der Sensor nicht justiert werden.
62
Version:2.3
