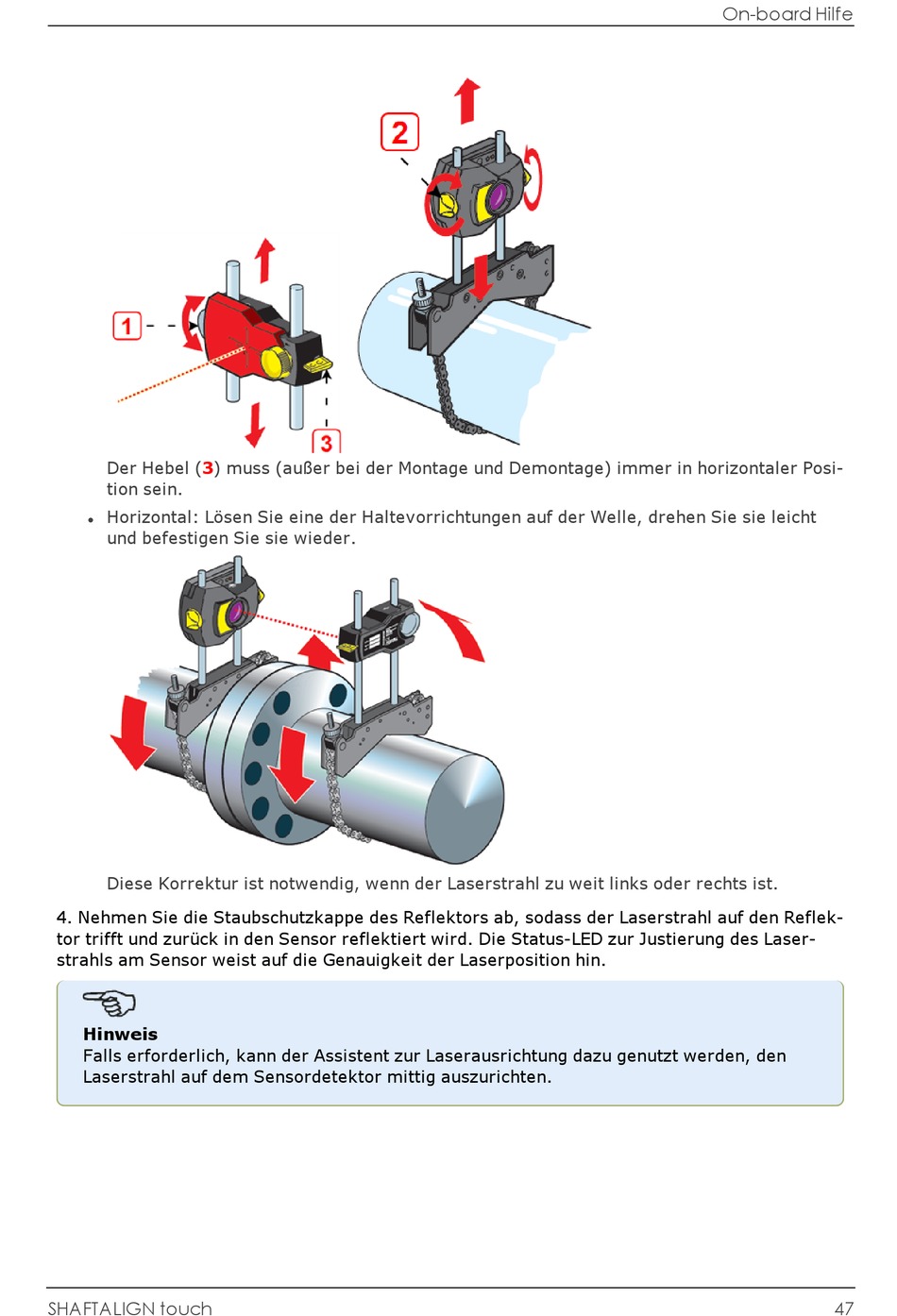

Der Hebel (3) muss (außer bei der Montage und Demontage) immer in horizontaler Posi-
tion sein.
Horizontal: Lösen Sie eine der Haltevorrichtungen auf der Welle, drehen Sie sie leicht
l
und befestigen Sie sie wieder.
Diese Korrektur ist notwendig, wenn der Laserstrahl zu weit links oder rechts ist.
4. Nehmen Sie die Staubschutzkappe des Reflektors ab, sodass der Laserstrahl auf den Reflek-
tor trifft und zurück in den Sensor reflektiert wird. Die Status-LED zur Justierung des Laser-
strahls am Sensor weist auf die Genauigkeit der Laserposition hin.
Hinweis
Falls erforderlich, kann der Assistent zur Laserausrichtung dazu genutzt werden, den
Laserstrahl auf dem Sensordetektor mittig auszurichten.
SHAFTALIGN touch
On-board Hilfe
47
