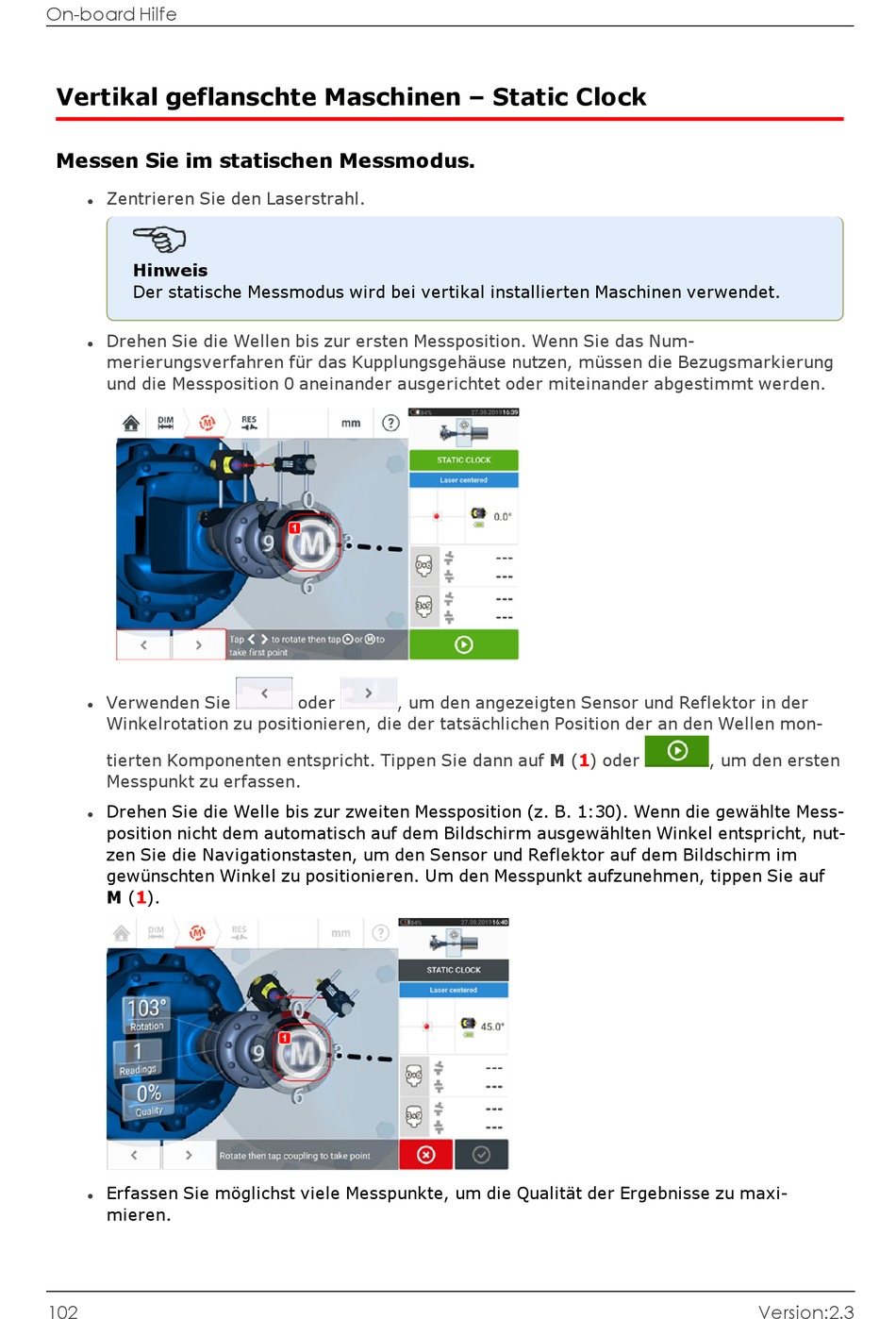

Vertikal geflanschte Maschinen – Static Clock
Messen Sie im statischen Messmodus.
Zentrieren Sie den Laserstrahl.
l
Hinweis
Der statische Messmodus wird bei vertikal installierten Maschinen verwendet.
Drehen Sie die Wellen bis zur ersten Messposition. Wenn Sie das Num-
l
merierungsverfahren für das Kupplungsgehäuse nutzen, müssen die Bezugsmarkierung
und die Messposition 0 aneinander ausgerichtet oder miteinander abgestimmt werden.
Verwenden Sie
l
Winkelrotation zu positionieren, die der tatsächlichen Position der an den Wellen mon-
tierten Komponenten entspricht. Tippen Sie dann auf M (1) oder
Messpunkt zu erfassen.
Drehen Sie die Welle bis zur zweiten Messposition (z. B. 1:30). Wenn die gewählte Mess-
l
position nicht dem automatisch auf dem Bildschirm ausgewählten Winkel entspricht, nut-
zen Sie die Navigationstasten, um den Sensor und Reflektor auf dem Bildschirm im
gewünschten Winkel zu positionieren. Um den Messpunkt aufzunehmen, tippen Sie auf
M (1).
Erfassen Sie möglichst viele Messpunkte, um die Qualität der Ergebnisse zu maxi-
l
mieren.
102
oder
, um den angezeigten Sensor und Reflektor in der
, um den ersten
