Um mit der Kippfußmessung fortzufahren, tippen Sie auf
. Die folgende Anzeige
erscheint:

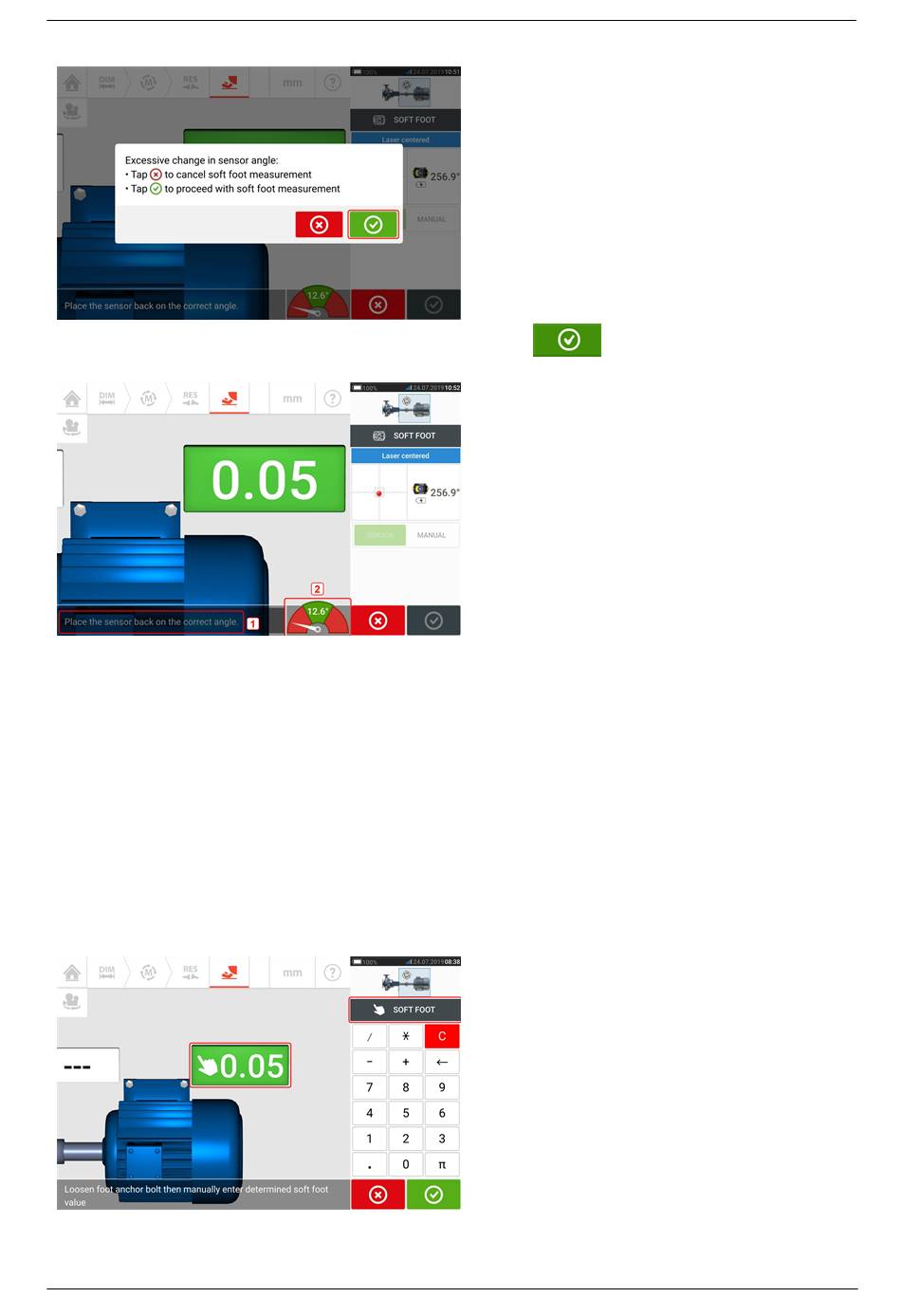

Drehen Sie die Wellen, um den Sensor und Reflektor in die richtige Winkelposition zu bringen.
Verwenden Sie die Nadelanzeige (2) als Orientierungshilfe. Die Nadel sollte im grünen Sektor
bleiben.
Manuelle Eingabe
Für die manuelle Ermittlung von Werten können Fühlerlehren verwendet werden. Die Füh-
lerlehren werden eingesetzt, um vier Punkte um die Schraubenspitze herum zu messen. Die
ermittelten Werte werden dann in die Kippfuß-Anwendung eingegeben.
Zur Ermittlung manueller Werte sind weder Sensor noch Reflektor erforderlich.
Wischen Sie die grüne Schaltfläche auf "Manual" (Manuell). Manuelle Eingaben werden durch
ein Finger-Symbol auf dem Display gekennzeichnet.
Tippen Sie auf eines der vier blinkenden Wertefelder und geben Sie den Kippfußwert an dem
entsprechenden Maschinenfuß über die Bildschirmtastatur ein.
Wiederholen Sie diesen Vorgang an allen vier Positionen.
