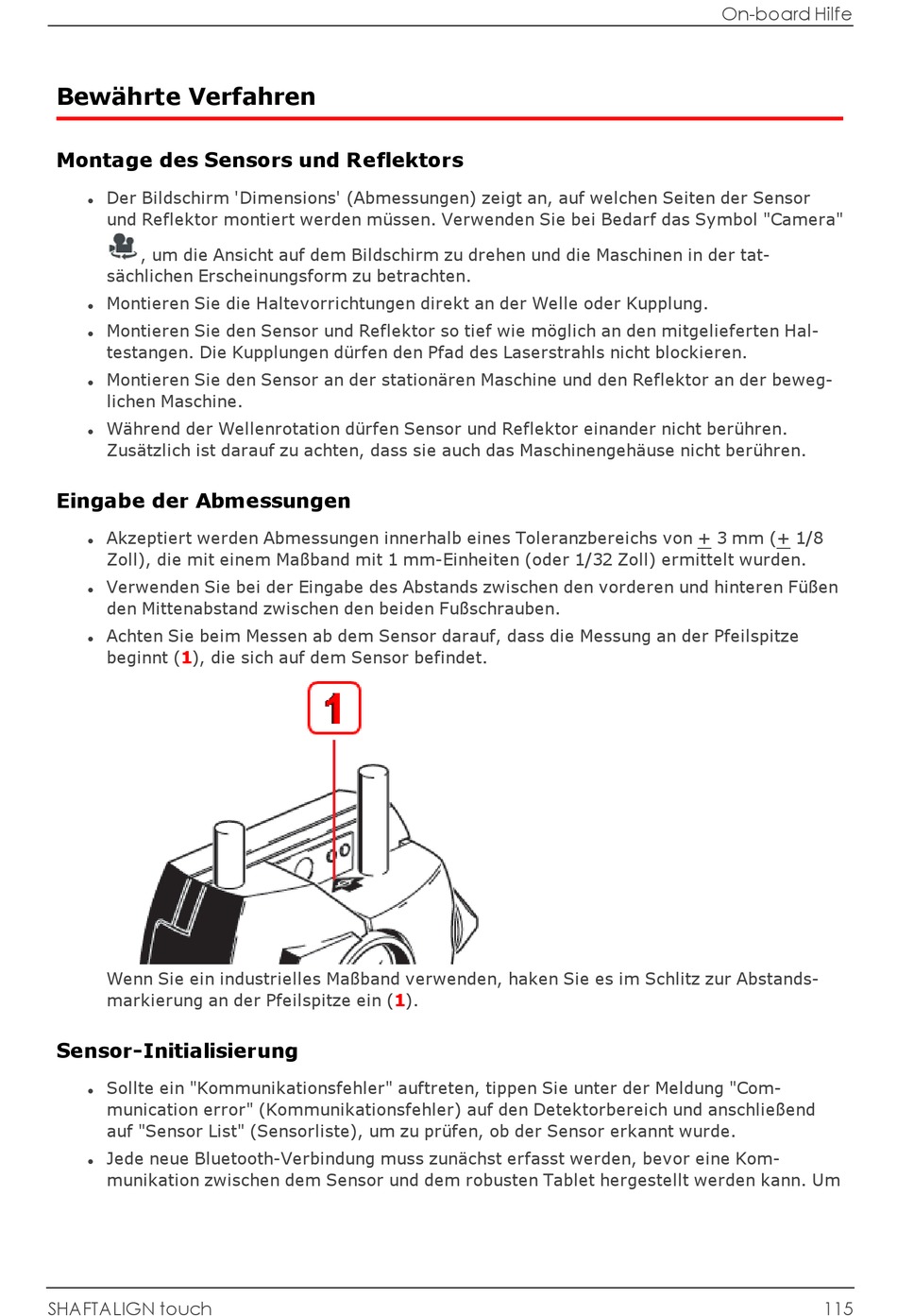

Bewährte Verfahren
Montage des Sensors und Reflektors
Der Bildschirm 'Dimensions' (Abmessungen) zeigt an, auf welchen Seiten der Sensor
l
und Reflektor montiert werden müssen. Verwenden Sie bei Bedarf das Symbol "Camera"
, um die Ansicht auf dem Bildschirm zu drehen und die Maschinen in der tat-
sächlichen Erscheinungsform zu betrachten.
Montieren Sie die Haltevorrichtungen direkt an der Welle oder Kupplung.
l
Montieren Sie den Sensor und Reflektor so tief wie möglich an den mitgelieferten Hal-
l
testangen. Die Kupplungen dürfen den Pfad des Laserstrahls nicht blockieren.
Montieren Sie den Sensor an der stationären Maschine und den Reflektor an der beweg-
l
lichen Maschine.
Während der Wellenrotation dürfen Sensor und Reflektor einander nicht berühren.
l
Zusätzlich ist darauf zu achten, dass sie auch das Maschinengehäuse nicht berühren.
Eingabe der Abmessungen
Akzeptiert werden Abmessungen innerhalb eines Toleranzbereichs von + 3 mm (+ 1/8
l
Zoll), die mit einem Maßband mit 1 mm-Einheiten (oder 1/32 Zoll) ermittelt wurden.
Verwenden Sie bei der Eingabe des Abstands zwischen den vorderen und hinteren Füßen
l
den Mittenabstand zwischen den beiden Fußschrauben.
Achten Sie beim Messen ab dem Sensor darauf, dass die Messung an der Pfeilspitze
l
beginnt (1), die sich auf dem Sensor befindet.
Wenn Sie ein industrielles Maßband verwenden, haken Sie es im Schlitz zur Abstands-
markierung an der Pfeilspitze ein (1).
Sensor-Initialisierung
Sollte ein "Kommunikationsfehler" auftreten, tippen Sie unter der Meldung "Com-
l
munication error" (Kommunikationsfehler) auf den Detektorbereich und anschließend
auf "Sensor List" (Sensorliste), um zu prüfen, ob der Sensor erkannt wurde.
Jede neue Bluetooth-Verbindung muss zunächst erfasst werden, bevor eine Kom-
l
munikation zwischen dem Sensor und dem robusten Tablet hergestellt werden kann. Um
SHAFTALIGN touch
On-board Hilfe
115
