On-board Hilfe

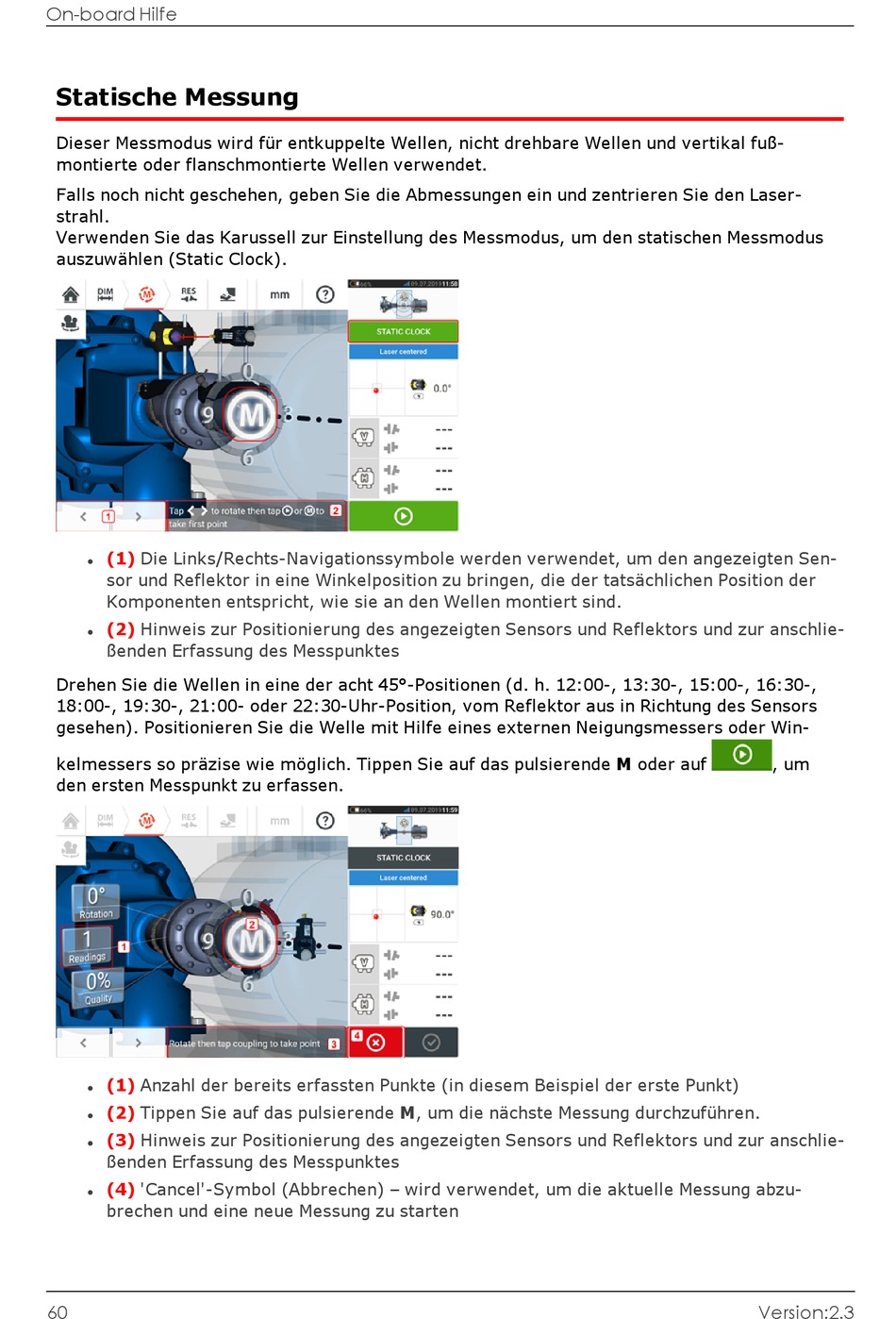

Statische Messung
Dieser Messmodus wird für entkuppelte Wellen, nicht drehbare Wellen und vertikal fuß-
montierte oder flanschmontierte Wellen verwendet.
Falls noch nicht geschehen, geben Sie die Abmessungen ein und zentrieren Sie den Laser-
strahl.
Verwenden Sie das Karussell zur Einstellung des Messmodus, um den statischen Messmodus
auszuwählen (Static Clock).
(1)
Die Links/Rechts-Navigationssymbole werden verwendet, um den angezeigten Sen-
l
sor und Reflektor in eine Winkelposition zu bringen, die der tatsächlichen Position der
Komponenten entspricht, wie sie an den Wellen montiert sind.
(2)
Hinweis zur Positionierung des angezeigten Sensors und Reflektors und zur anschlie-
l
ßenden Erfassung des Messpunktes
Drehen Sie die Wellen in eine der acht 45°-Positionen (d. h. 12:00-, 13:30-, 15:00-, 16:30-,
18:00-, 19:30-, 21:00- oder 22:30-Uhr-Position, vom Reflektor aus in Richtung des Sensors
gesehen). Positionieren Sie die Welle mit Hilfe eines externen Neigungsmessers oder Win-
kelmessers so präzise wie möglich. Tippen Sie auf das pulsierende M oder auf
den ersten Messpunkt zu erfassen.
(1)
Anzahl der bereits erfassten Punkte (in diesem Beispiel der erste Punkt)
l
(2)
Tippen Sie auf das pulsierende M, um die nächste Messung durchzuführen.
l
(3)
Hinweis zur Positionierung des angezeigten Sensors und Reflektors und zur anschlie-
l
ßenden Erfassung des Messpunktes
(4)
'Cancel'-Symbol (Abbrechen) – wird verwendet, um die aktuelle Messung abzu-
l
brechen und eine neue Messung zu starten
60
, um
Version:2.3
