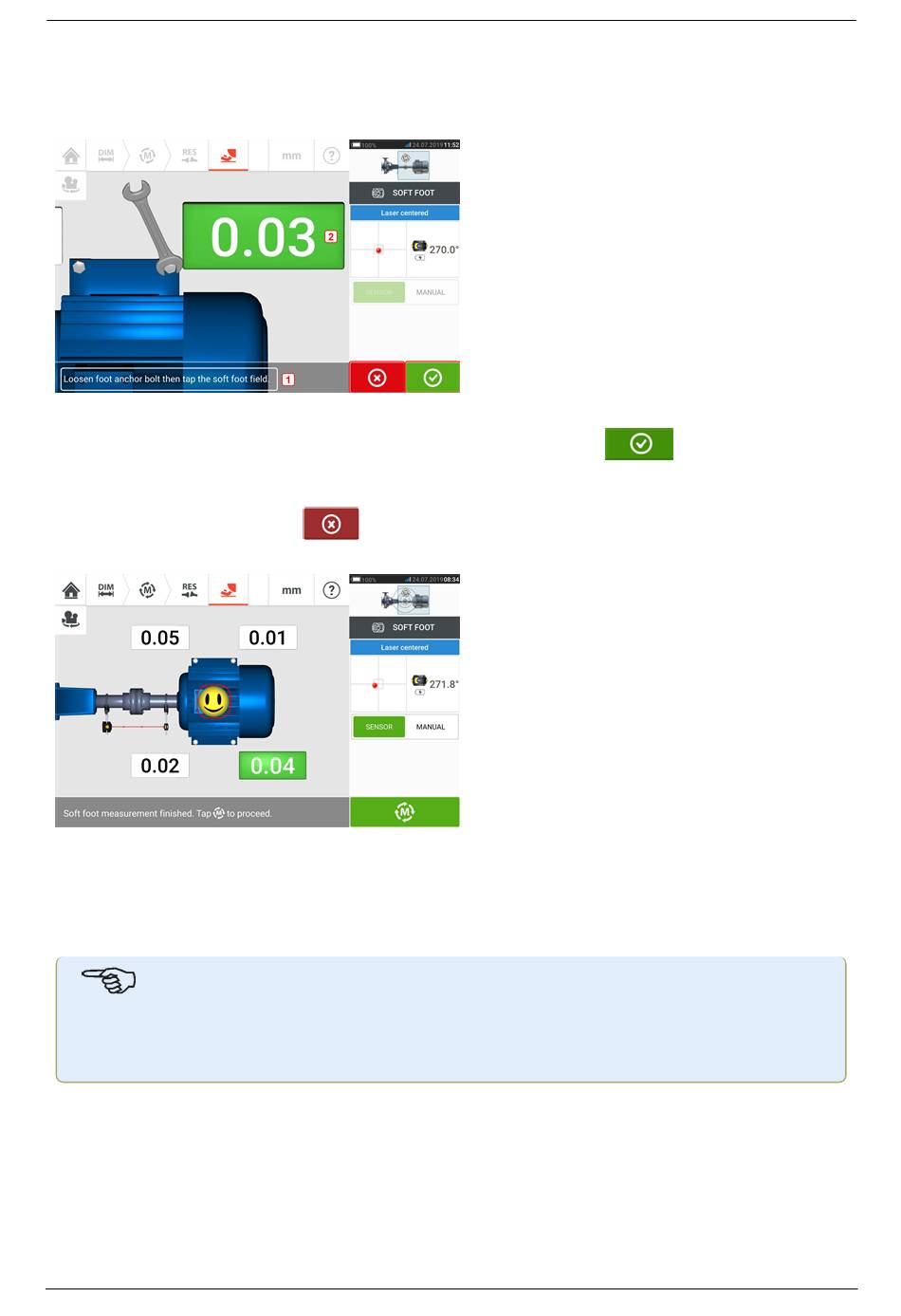

Sobald der Sensor und Reflektor horizontal positioniert wurden, zeigt die Nadel auf dem Dis-
play auf den entsprechenden grünen Sektor und der folgende Bildschirm zur Ausrichtung
erscheint.
Lösen Sie die entsprechende Fußschraube (siehe Hinweis 1). Der erfasste Kippfußwert wird
angezeigt [2]. Sobald sich der Kippfußwert stabilisiert, tippen Sie
Symbol (Fortfahren) oder den gemessenen Wert
Schraube an (siehe Hinweis 1). Die Kippfussmessung an dem entsprechenden Fuß kann auf
Wunsch durch Tippen auf das
oben beschriebene Kippfußmessverfahren wird für alle vier Fußpositionen wiederholt.
Das Smiley weist auf den Kippfußzustand hin. Ein lächelndes Smiley bedeutet, dass sich der
gemessene Kippfuß im Toleranzbereich befindet und dass keine weiteren Korrekturen erfor-
derlich sind. Der akzeptable Toleranzbereich für den Kippfuß liegt bei 0,05 mm (2 mil). Ein
trauriges Smiley bedeutet, dass sich der gemessene Kippfuß außerhalb des Toleranzbereichs
befindet und dass Korrekturen mithilfe von Passplatten nötig sind.
Hinweis
Die eingestellte Kippfußtoleranz kann durch Tippen auf den Smiley in der Maschine ange-
zeigt werden.
Wenn sich die Wellen während der Kippfußmessung von der Position 3:00 oder 9:00 Uhr
wegdrehen, erscheint der folgende Hinweis.
SHAFTALIGN touch
(2)
und ziehen Sie anschließend die
'Cancel'-Symbol (Abbrechen) abgebrochen werden. Das
On-board Hilfe
auf das 'Proceed'-
95
