On-board Hilfe

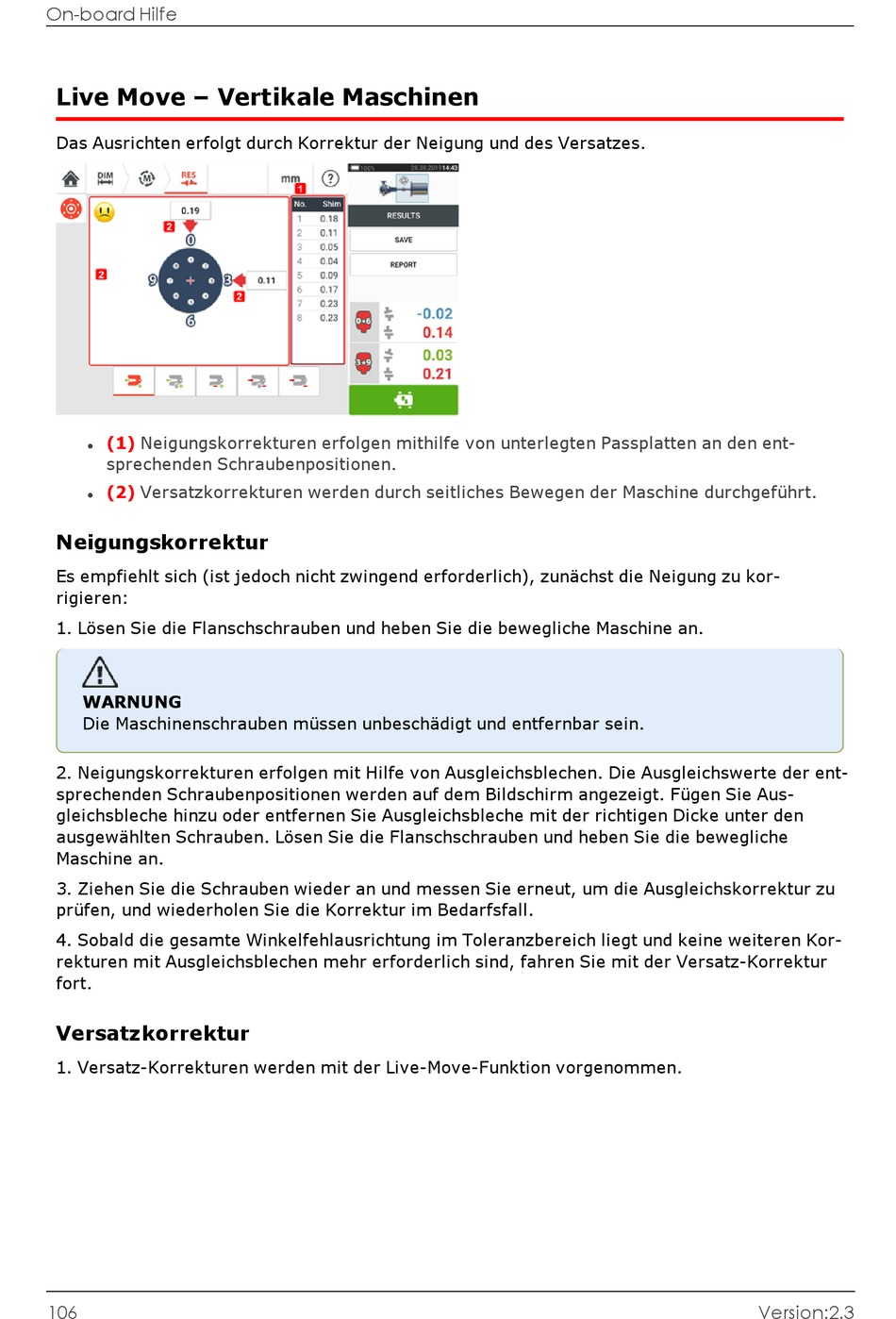

Live Move – Vertikale Maschinen
Das Ausrichten erfolgt durch Korrektur der Neigung und des Versatzes.
(1)
Neigungskorrekturen erfolgen mithilfe von unterlegten Passplatten an den ent-
l
sprechenden Schraubenpositionen.
(2)
Versatzkorrekturen werden durch seitliches Bewegen der Maschine durchgeführt.
l
Neigungskorrektur
Es empfiehlt sich (ist jedoch nicht zwingend erforderlich), zunächst die Neigung zu kor-
rigieren:
1. Lösen Sie die Flanschschrauben und heben Sie die bewegliche Maschine an.
WARNUNG
Die Maschinenschrauben müssen unbeschädigt und entfernbar sein.
2. Neigungskorrekturen erfolgen mit Hilfe von Ausgleichsblechen. Die Ausgleichswerte der ent-
sprechenden Schraubenpositionen werden auf dem Bildschirm angezeigt. Fügen Sie Aus-
gleichsbleche hinzu oder entfernen Sie Ausgleichsbleche mit der richtigen Dicke unter den
ausgewählten Schrauben. Lösen Sie die Flanschschrauben und heben Sie die bewegliche
Maschine an.
3. Ziehen Sie die Schrauben wieder an und messen Sie erneut, um die Ausgleichskorrektur zu
prüfen, und wiederholen Sie die Korrektur im Bedarfsfall.
4. Sobald die gesamte Winkelfehlausrichtung im Toleranzbereich liegt und keine weiteren Kor-
rekturen mit Ausgleichsblechen mehr erforderlich sind, fahren Sie mit der Versatz-Korrektur
fort.
Versatzkorrektur
1. Versatz-Korrekturen werden mit der Live-Move-Funktion vorgenommen.
106
Version:2.3
