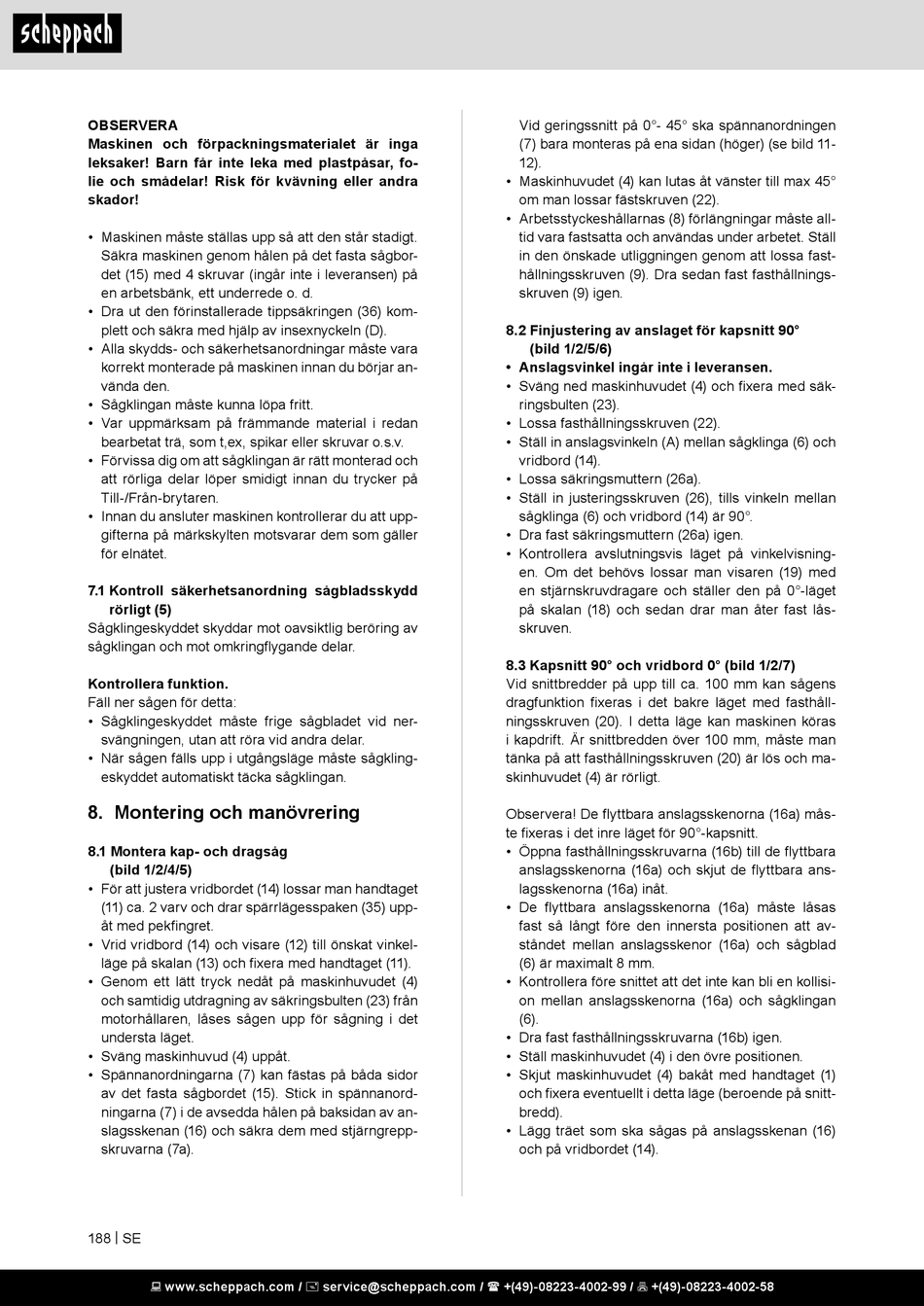

OBSERVERA
Maskinen och förpackningsmaterialet är inga
leksaker! Barn får inte leka med plastpåsar, fo-
lie och smådelar! Risk för kvävning eller andra
skador!
• Maskinen måste ställas upp så att den står stadigt.
Säkra maskinen genom hålen på det fasta sågbor-
det (15) med 4 skruvar (ingår inte i leveransen) på
en arbetsbänk, ett underrede o. d.
• Dra ut den förinstallerade tippsäkringen (36) kom-
plett och säkra med hjälp av insexnyckeln (D).
• Alla skydds- och säkerhetsanordningar måste vara
korrekt monterade på maskinen innan du börjar an-
vända den.
• Sågklingan måste kunna löpa fritt.
• Var uppmärksam på främmande material i redan
bearbetat trä, som t,ex, spikar eller skruvar o.s.v.
• Förvissa dig om att sågklingan är rätt monterad och
att rörliga delar löper smidigt innan du trycker på
Till-/Från-brytaren.
• Innan du ansluter maskinen kontrollerar du att upp-
gifterna på märkskylten motsvarar dem som gäller
för elnätet.
7.1 Kontroll säkerhetsanordning sågbladsskydd
rörligt (5)
Sågklingeskyddet skyddar mot oavsiktlig beröring av
sågklingan och mot omkringflygande delar.
Kontrollera funktion.
Fäll ner sågen för detta:
• Sågklingeskyddet måste frige sågbladet vid ner-
svängningen, utan att röra vid andra delar.
• När sågen fälls upp i utgångsläge måste sågkling-
eskyddet automatiskt täcka sågklingan.
8. Montering och manövrering
8.1 Montera kap- och dragsåg
(bild 1/2/4/5)
• För att justera vridbordet (14) lossar man handtaget
(11) ca. 2 varv och drar spärrlägesspaken (35) upp-
åt med pekfingret.
• Vrid vridbord (14) och visare (12) till önskat vinkel-
läge på skalan (13) och fixera med handtaget (11).
• Genom ett lätt tryck nedåt på maskinhuvudet (4)
och samtidig utdragning av säkringsbulten (23) från
motorhållaren, låses sågen upp för sågning i det
understa läget.
• Sväng maskinhuvud (4) uppåt.
• Spännanordningarna (7) kan fästas på båda sidor
av det fasta sågbordet (15). Stick in spännanord-
ningarna (7) i de avsedda hålen på baksidan av an-
slagsskenan (16) och säkra dem med stjärngrepp-
skruvarna (7a).
188 | SE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Vid geringssnitt på 0°- 45° ska spännanordningen
(7) bara monteras på ena sidan (höger) (se bild 11-
12).
• Maskinhuvudet (4) kan lutas åt vänster till max 45°
om man lossar fästskruven (22).
• Arbetsstyckeshållarnas (8) förlängningar måste all-
tid vara fastsatta och användas under arbetet. Ställ
in den önskade utliggningen genom att lossa fast-
hållningsskruven (9). Dra sedan fast fasthållnings-
skruven (9) igen.
8.2 Finjustering av anslaget för kapsnitt 90°
(bild 1/2/5/6)
• Anslagsvinkel ingår inte i leveransen.
• Sväng ned maskinhuvudet (4) och fixera med säk-
ringsbulten (23).
• Lossa fasthållningsskruven (22).
• Ställ in anslagsvinkeln (A) mellan sågklinga (6) och
vridbord (14).
• Lossa säkringsmuttern (26a).
• Ställ in justeringsskruven (26), tills vinkeln mellan
sågklinga (6) och vridbord (14) är 90°.
• Dra fast säkringsmuttern (26a) igen.
• Kontrollera avslutningsvis läget på vinkelvisning-
en. Om det behövs lossar man visaren (19) med
en stjärnskruvdragare och ställer den på 0°-läget
på skalan (18) och sedan drar man åter fast lås-
skruven.
8.3 Kapsnitt 90° och vridbord 0° (bild 1/2/7)
Vid snittbredder på upp till ca. 100 mm kan sågens
dragfunktion fixeras i det bakre läget med fasthåll-
ningsskruven (20). I detta läge kan maskinen köras
i kapdrift. Är snittbredden över 100 mm, måste man
tänka på att fasthållningsskruven (20) är lös och ma-
skinhuvudet (4) är rörligt.
Observera! De flyttbara anslagsskenorna (16a) mås-
te fixeras i det inre läget för 90°-kapsnitt.
• Öppna fasthållningsskruvarna (16b) till de flyttbara
anslagsskenorna (16a) och skjut de flyttbara ans-
lagsskenorna (16a) inåt.
• De flyttbara anslagsskenorna (16a) måste låsas
fast så långt före den innersta positionen att av-
ståndet mellan anslagsskenor (16a) och sågblad
(6) är maximalt 8 mm.
• Kontrollera före snittet att det inte kan bli en kollisi-
on mellan anslagsskenorna (16a) och sågklingan
(6).
• Dra fast fasthållningsskruvarna (16b) igen.
• Ställ maskinhuvudet (4) i den övre positionen.
• Skjut maskinhuvudet (4) bakåt med handtaget (1)
och fixera eventuellt i detta läge (beroende på snitt-
bredd).
• Lägg träet som ska sågas på anslagsskenan (16)
och på vridbordet (14).
