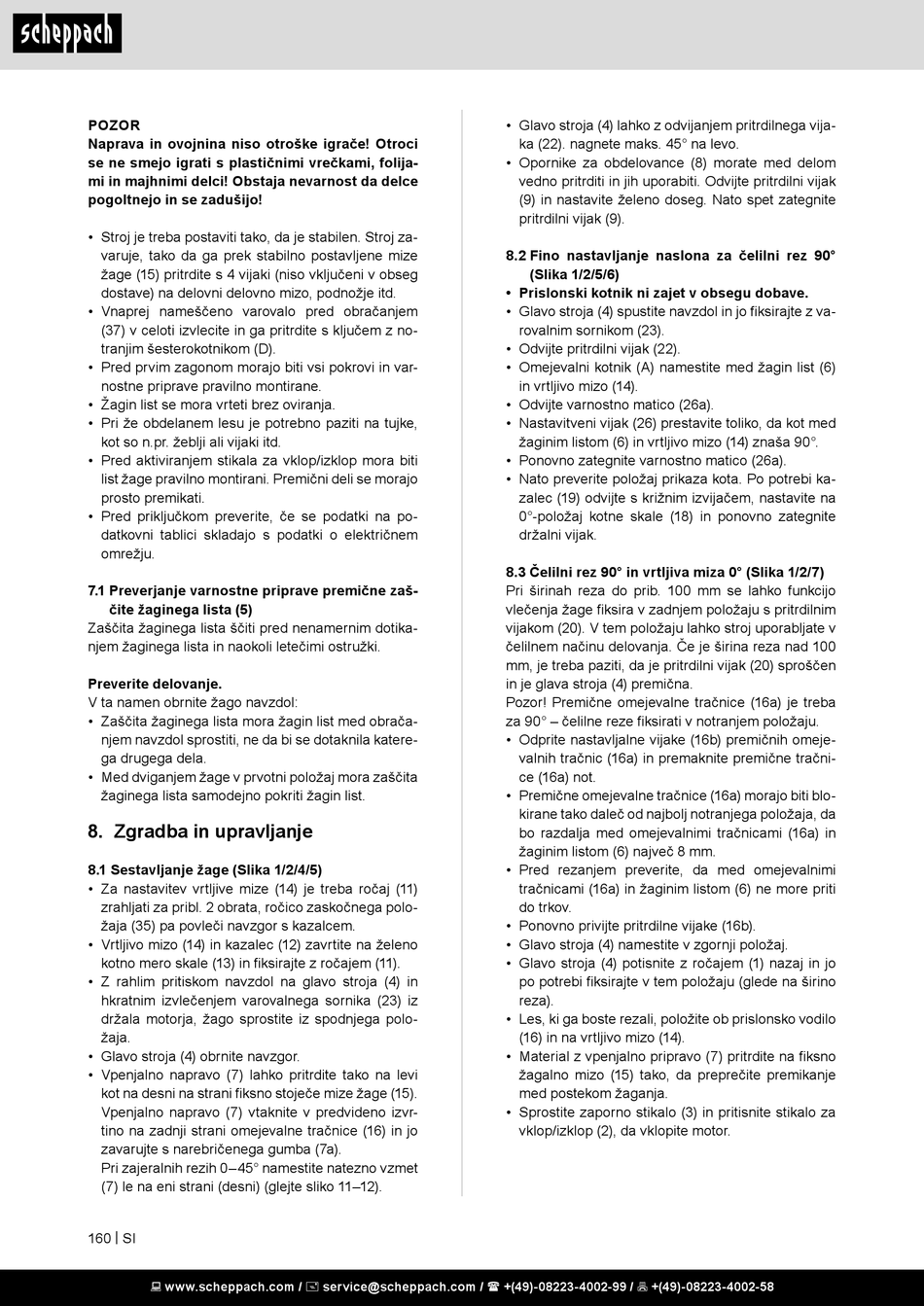

POZOR
Naprava in ovojnina niso otroške igrače! Otroci
se ne smejo igrati s plastičnimi vrečkami, folija-
mi in majhnimi delci! Obstaja nevarnost da delce
pogoltnejo in se zadušijo!
• Stroj je treba postaviti tako, da je stabilen. Stroj za-
varuje, tako da ga prek stabilno postavljene mize
žage (15) pritrdite s 4 vijaki (niso vključeni v obseg
dostave) na delovni delovno mizo, podnožje itd.
• Vnaprej nameščeno varovalo pred obračanjem
(37) v celoti izvlecite in ga pritrdite s ključem z no-
tranjim šesterokotnikom (D).
• Pred prvim zagonom morajo biti vsi pokrovi in var-
nostne priprave pravilno montirane.
• Žagin list se mora vrteti brez oviranja.
• Pri že obdelanem lesu je potrebno paziti na tujke,
kot so n.pr. žeblji ali vijaki itd.
• Pred aktiviranjem stikala za vklop/izklop mora biti
list žage pravilno montirani. Premični deli se morajo
prosto premikati.
• Pred priključkom preverite, če se podatki na po-
datkovni tablici skladajo s podatki o električnem
omrežju.
7.1 Preverjanje varnostne priprave premične zaš-
čite žaginega lista (5)
Zaščita žaginega lista ščiti pred nenamernim dotika-
njem žaginega lista in naokoli letečimi ostružki.
Preverite delovanje.
V ta namen obrnite žago navzdol:
• Zaščita žaginega lista mora žagin list med obrača-
njem navzdol sprostiti, ne da bi se dotaknila katere-
ga drugega dela.
• Med dviganjem žage v prvotni položaj mora zaščita
žaginega lista samodejno pokriti žagin list.

8. Zgradba in upravljanje

8.1 Sestavljanje žage (Slika 1/2/4/5)
• Za nastavitev vrtljive mize (14) je treba ročaj (11)
zrahljati za pribl. 2 obrata, ročico zaskočnega polo-
žaja (35) pa povleči navzgor s kazalcem.
• Vrtljivo mizo (14) in kazalec (12) zavrtite na želeno
kotno mero skale (13) in fiksirajte z ročajem (11).
• Z rahlim pritiskom navzdol na glavo stroja (4) in
hkratnim izvlečenjem varovalnega sornika (23) iz
držala motorja, žago sprostite iz spodnjega polo-
žaja.
• Glavo stroja (4) obrnite navzgor.
• Vpenjalno napravo (7) lahko pritrdite tako na levi
kot na desni na strani fiksno stoječe mize žage (15).
Vpenjalno napravo (7) vtaknite v predvideno izvr-
tino na zadnji strani omejevalne tračnice (16) in jo
zavarujte s narebričenega gumba (7a).
Pri zajeralnih rezih 0–45° namestite natezno vzmet
(7) le na eni strani (desni) (glejte sliko 11–12).
160 | SI
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Glavo stroja (4) lahko z odvijanjem pritrdilnega vija-
ka (22). nagnete maks. 45° na levo.
• Opornike za obdelovance (8) morate med delom
vedno pritrditi in jih uporabiti. Odvijte pritrdilni vijak
(9) in nastavite želeno doseg. Nato spet zategnite
pritrdilni vijak (9).
8.2 Fino nastavljanje naslona za čelilni rez 90°
(Slika 1/2/5/6)
• Prislonski kotnik ni zajet v obsegu dobave.
• Glavo stroja (4) spustite navzdol in jo fiksirajte z va-
rovalnim sornikom (23).
• Odvijte pritrdilni vijak (22).
• Omejevalni kotnik (A) namestite med žagin list (6)
in vrtljivo mizo (14).
• Odvijte varnostno matico (26a).
• Nastavitveni vijak (26) prestavite toliko, da kot med
žaginim listom (6) in vrtljivo mizo (14) znaša 90°.
• Ponovno zategnite varnostno matico (26a).
• Nato preverite položaj prikaza kota. Po potrebi ka-
zalec (19) odvijte s križnim izvijačem, nastavite na
0°-položaj kotne skale (18) in ponovno zategnite
držalni vijak.
8.3 Čelilni rez 90° in vrtljiva miza 0° (Slika 1/2/7)
Pri širinah reza do prib. 100 mm se lahko funkcijo
vlečenja žage fiksira v zadnjem položaju s pritrdilnim
vijakom (20). V tem položaju lahko stroj uporabljate v
čelilnem načinu delovanja. Če je širina reza nad 100
mm, je treba paziti, da je pritrdilni vijak (20) sproščen
in je glava stroja (4) premična.
Pozor! Premične omejevalne tračnice (16a) je treba
za 90° – čelilne reze fiksirati v notranjem položaju.
• Odprite nastavljalne vijake (16b) premičnih omeje-
valnih tračnic (16a) in premaknite premične tračni-
ce (16a) not.
• Premične omejevalne tračnice (16a) morajo biti blo-
kirane tako daleč od najbolj notranjega položaja, da
bo razdalja med omejevalnimi tračnicami (16a) in
žaginim listom (6) največ 8 mm.
• Pred rezanjem preverite, da med omejevalnimi
tračnicami (16a) in žaginim listom (6) ne more priti
do trkov.
• Ponovno privijte pritrdilne vijake (16b).
• Glavo stroja (4) namestite v zgornji položaj.
• Glavo stroja (4) potisnite z ročajem (1) nazaj in jo
po potrebi fiksirajte v tem položaju (glede na širino
reza).
• Les, ki ga boste rezali, položite ob prislonsko vodilo
(16) in na vrtljivo mizo (14).
• Material z vpenjalno pripravo (7) pritrdite na fiksno
žagalno mizo (15) tako, da preprečite premikanje
med postekom žaganja.
• Sprostite zaporno stikalo (3) in pritisnite stikalo za
vklop/izklop (2), da vklopite motor.
